探博士电缆故障解决方案手册VIP免费

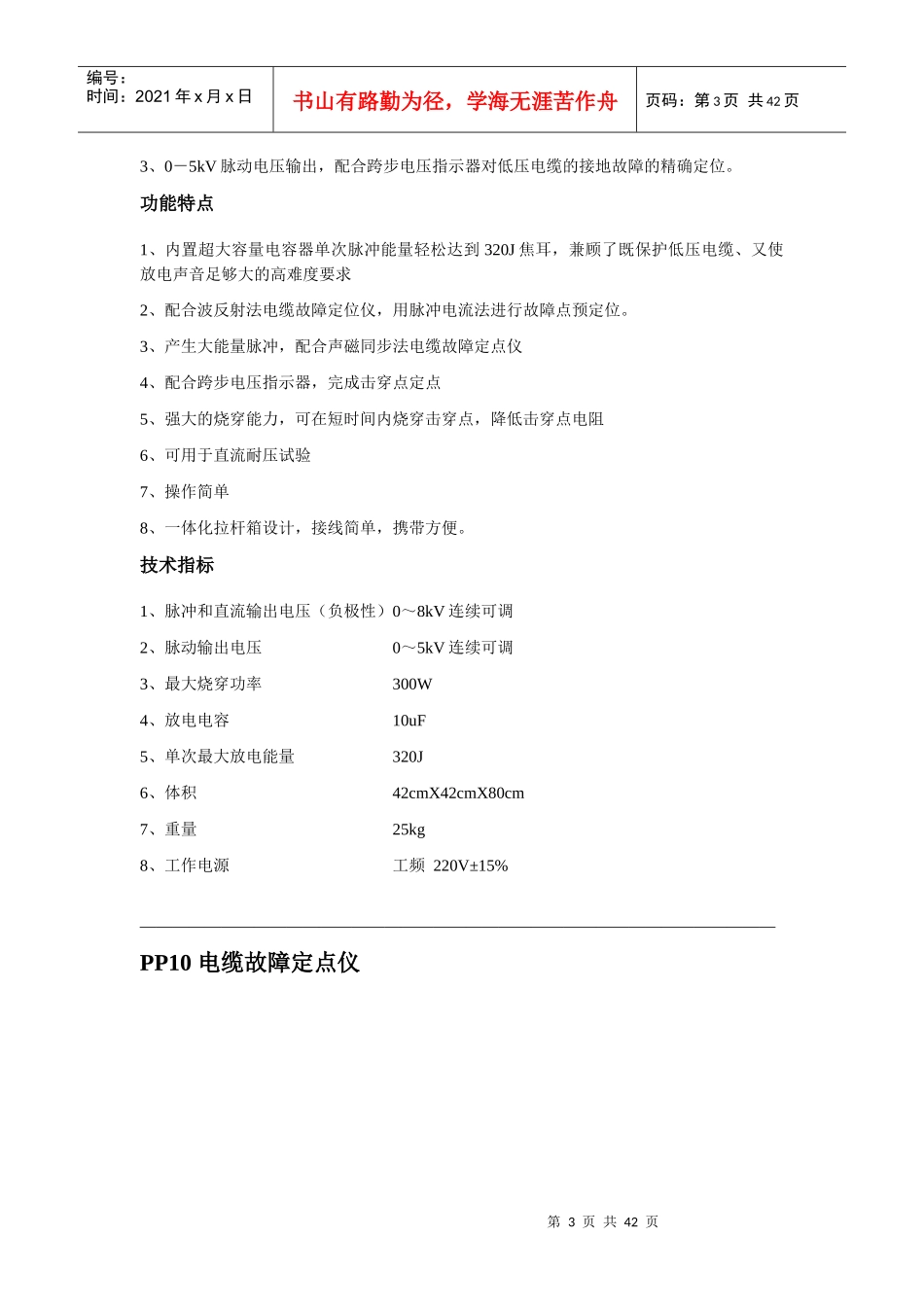

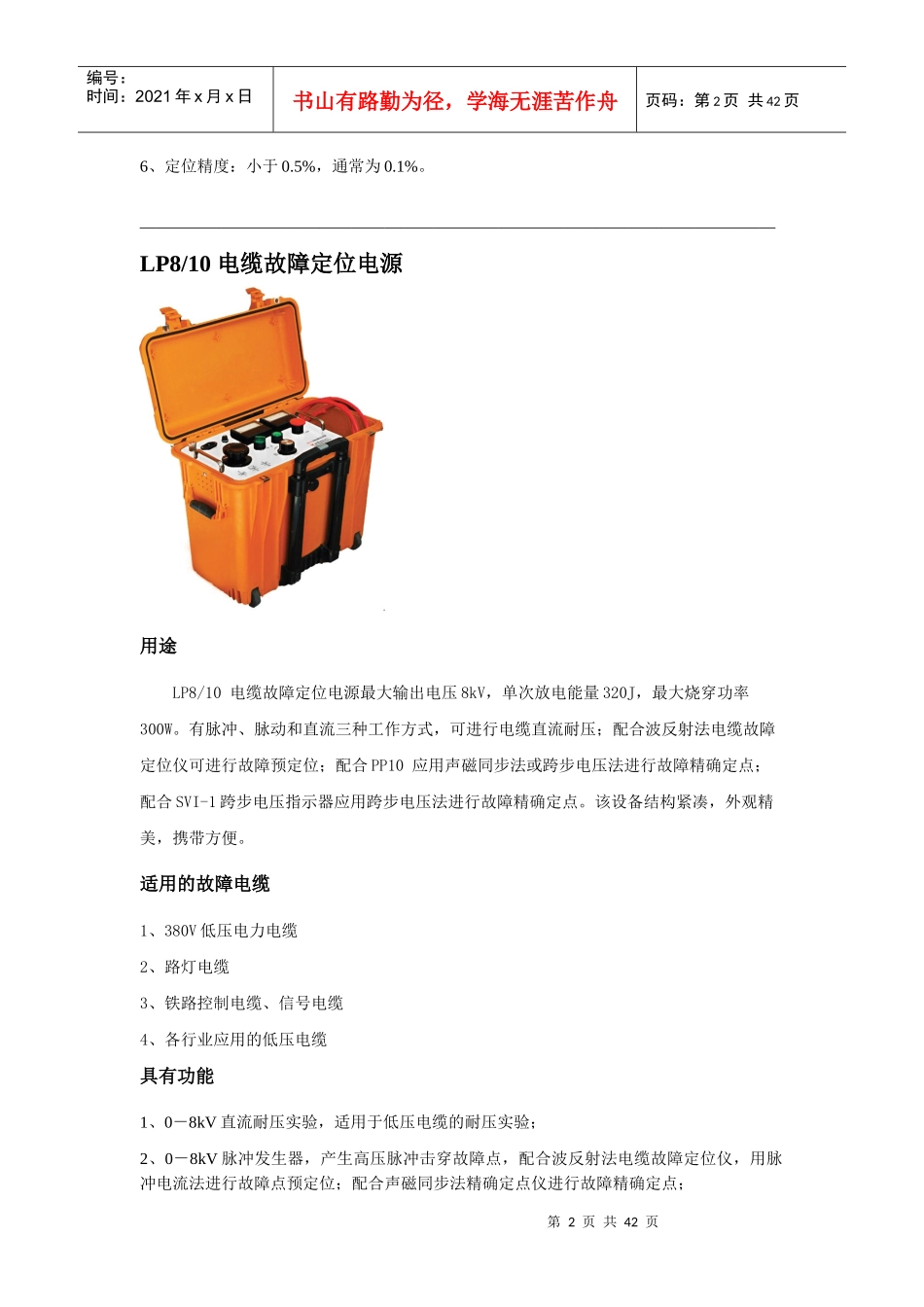

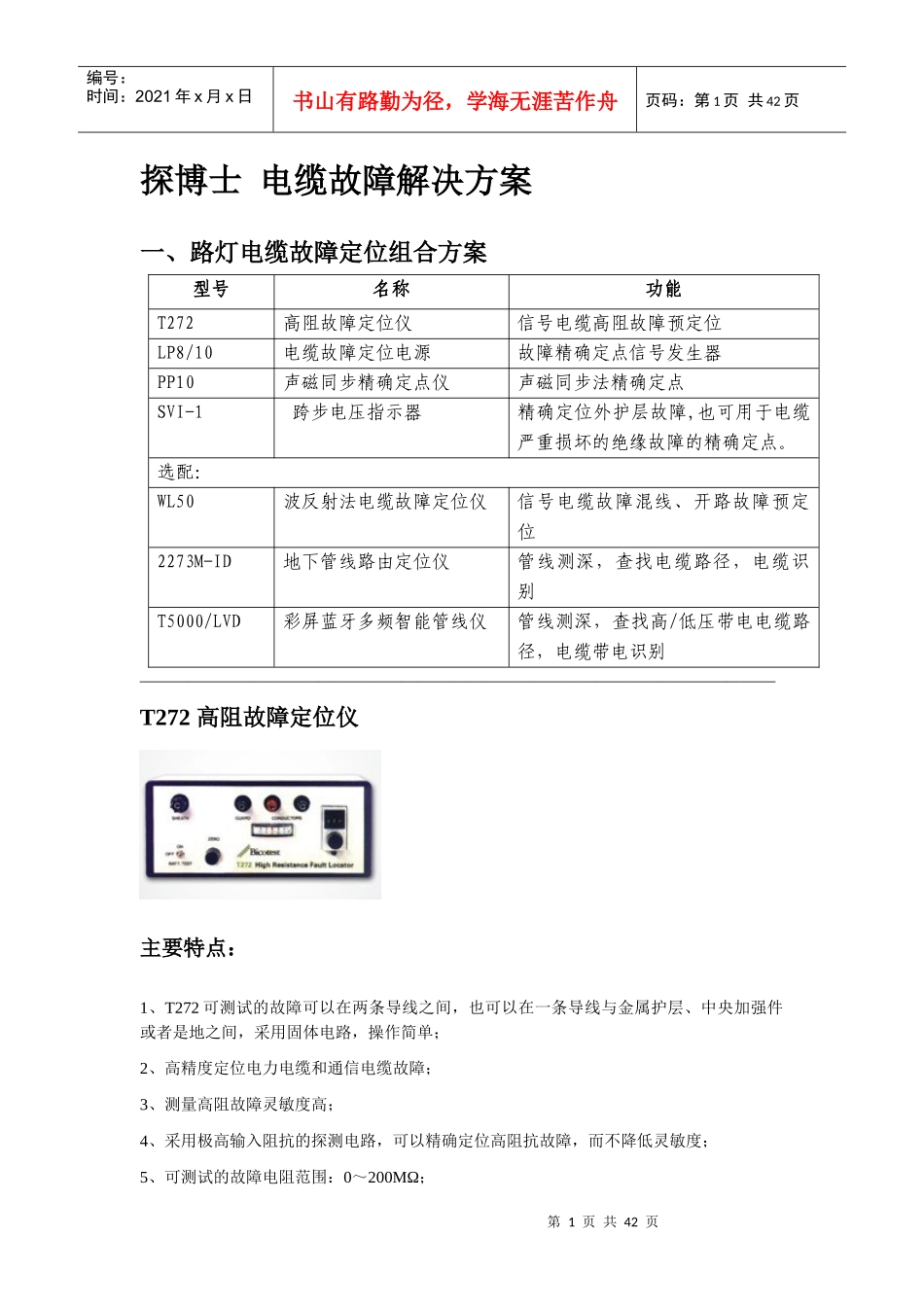

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页探博士电缆故障解决方案一、路灯电缆故障定位组合方案型号名称功能T272高阻故障定位仪信号电缆高阻故障预定位LP8/10电缆故障定位电源故障精确定点信号发生器PP10声磁同步精确定点仪声磁同步法精确定点SVI-1跨步电压指示器精确定位外护层故障,也可用于电缆严重损坏的绝缘故障的精确定点。选配：WL50波反射法电缆故障定位仪信号电缆故障混线、开路故障预定位2273M-ID地下管线路由定位仪管线测深，查找电缆路径，电缆识别T5000/LVD彩屏蓝牙多频智能管线仪管线测深，查找高/低压带电电缆路径，电缆带电识别―――――――――――――――――――――――――――――――――――――――T272高阻故障定位仪主要特点：1、T272可测试的故障可以在两条导线之间，也可以在一条导线与金属护层、中央加强件或者是地之间，采用固体电路，操作简单；2、高精度定位电力电缆和通信电缆故障；3、测量高阻故障灵敏度高；4、采用极高输入阻抗的探测电路，可以精确定位高阻抗故障，而不降低灵敏度；5、可测试的故障电阻范围：0～200MΩ；第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页6、定位精度：小于0.5%，通常为0.1%。―――――――――――――――――――――――――――――――――――――――LP8/10电缆故障定位电源用途LP8/10电缆故障定位电源最大输出电压8kV，单次放电能量320J，最大烧穿功率300W。有脉冲、脉动和直流三种工作方式，可进行电缆直流耐压；配合波反射法电缆故障定位仪可进行故障预定位；配合PP10应用声磁同步法或跨步电压法进行故障精确定点；配合SVI-1跨步电压指示器应用跨步电压法进行故障精确定点。该设备结构紧凑，外观精美，携带方便。适用的故障电缆1、380V低压电力电缆2、路灯电缆3、铁路控制电缆、信号电缆4、各行业应用的低压电缆具有功能1、0－8kV直流耐压实验，适用于低压电缆的耐压实验；2、0－8kV脉冲发生器，产生高压脉冲击穿故障点，配合波反射法电缆故障定位仪，用脉冲电流法进行故障点预定位；配合声磁同步法精确定点仪进行故障精确定点；第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页3、0－5kV脉动电压输出，配合跨步电压指示器对低压电缆的接地故障的精确定位。功能特点1、内置超大容量电容器单次脉冲能量轻松达到320J焦耳，兼顾了既保护低压电缆、又使放电声音足够大的高难度要求2、配合波反射法电缆故障定位仪，用脉冲电流法进行故障点预定位。3、产生大能量脉冲，配合声磁同步法电缆故障定点仪4、配合跨步电压指示器，完成击穿点定点5、强大的烧穿能力，可在短时间内烧穿击穿点，降低击穿点电阻6、可用于直流耐压试验7、操作简单8、一体化拉杆箱设计，接线简单，携带方便。技术指标1、脉冲和直流输出电压（负极性）0～8kV连续可调2、脉动输出电压0～5kV连续可调3、最大烧穿功率300W4、放电电容10uF5、单次最大放电能量320J6、体积42cmX42cmX80cm7、重量25kg8、工作电源工频220V±15%―――――――――――――――――――――――――――――――――――――――PP10电缆故障定点仪第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页用途配合高压脉冲发生器，PP10声磁同步定点仪有四大用途：1、用声磁同步法对电缆高阻故障点精确定点；2、用电磁法进行电缆金属性故障（死接地）精确定点；3、查找电缆的路径；4、查找高压电缆护层缺陷点，辅助定位绝缘击穿点。第5页共42页第4页共42页利用传播速度测量距离方法来精确定点最小的距离=最小的数字开始信号磁信号触发定位电源编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页技术指标1、声磁同步法精确定点精度：电缆深度的10％2、路径定位精度：电缆深度的10％，如：电缆敷设深度1m,定点误差小于10cm3、电磁法精确定点精度：电缆深度的50％4、跨步电压法，粗测定位外护套缺陷的精度：10cm5、7.2V/4.4hA锂电池供电，充电后连...
