二甲医院存储备份解决方案

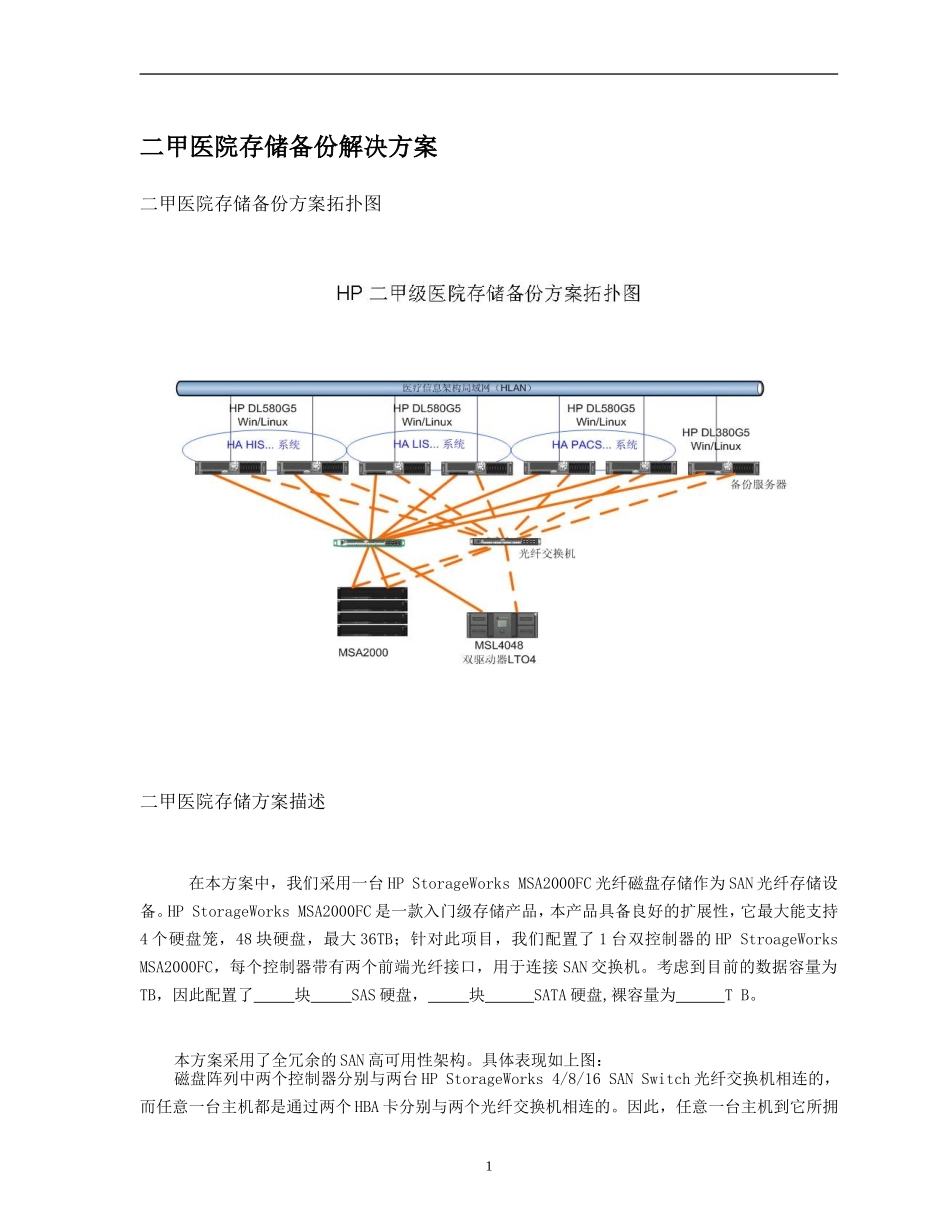

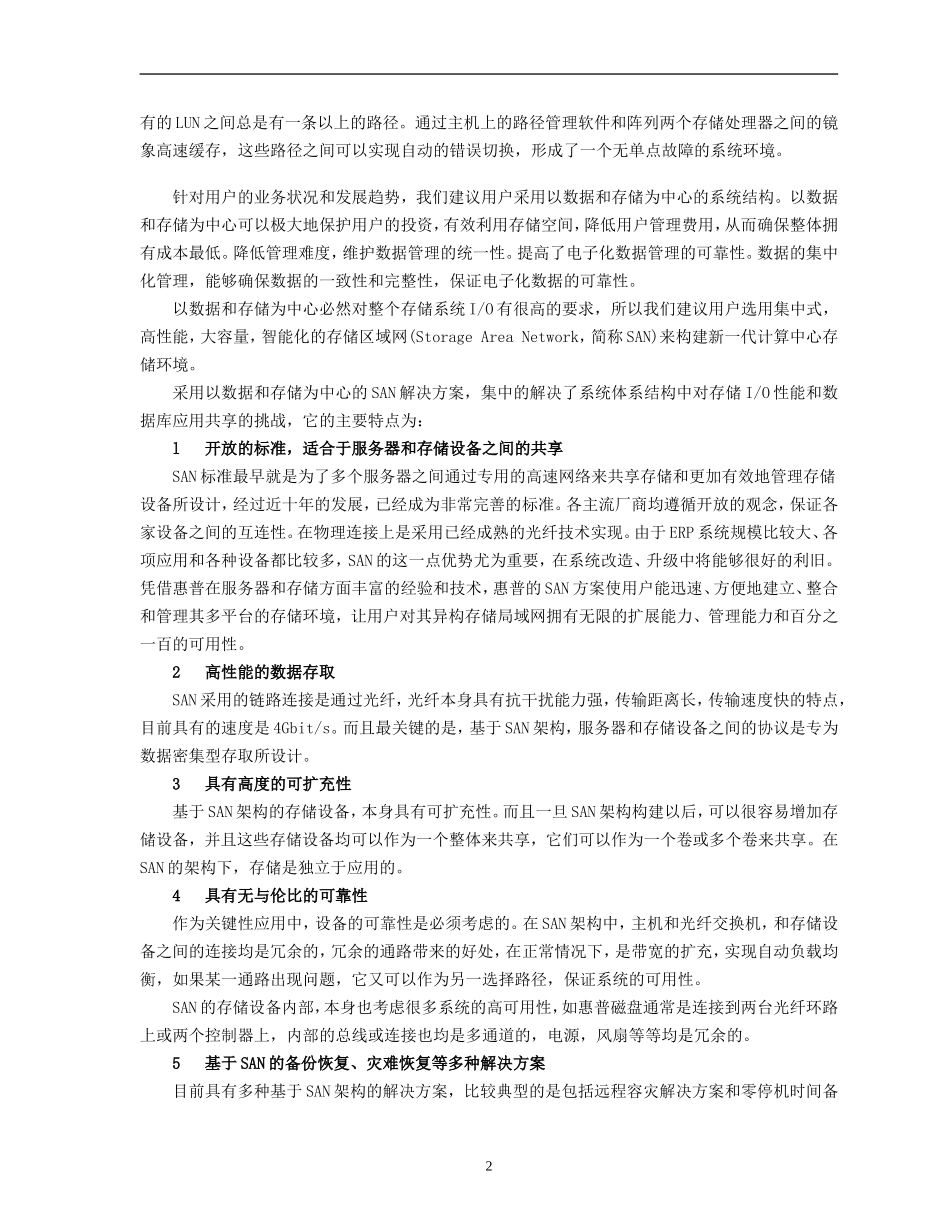

二甲医院存储备份解决方案二甲医院存储备份方案拓扑图二甲医院存储方案描述在本方案中，我们采用一台 HP StorageWorks MSA2000FC 光纤磁盘存储作为 SAN 光纤存储设备。HP StorageWorks MSA2000FC 是一款入门级存储产品，本产品具备良好的扩展性，它最大能支持4 个硬盘笼，48 块硬盘，最大 36TB；针对此项目，我们配置了 1 台双控制器的 HP StroageWorks MSA2000FC，每个控制器带有两个前端光纤接口，用于连接 SAN 交换机。考虑到目前的数据容量为 TB，因此配置了 块 SAS 硬盘， 块 SATA 硬盘,裸容量为 T B。本方案采用了全冗余的 SAN 高可用性架构。具体表现如上图：磁盘阵列中两个控制器分别与两台 HP StorageWorks 4/8/16 SAN Switch 光纤交换机相连的，而任意一台主机都是通过两个 HBA 卡分别与两个光纤交换机相连的。因此，任意一台主机到它所拥1 有的 LUN 之间总是有一条以上的路径。通过主机上的路径管理软件和阵列两个存储处理器之间的镜象高速缓存，这些路径之间可以实现自动的错误切换，形成了一个无单点故障的系统环境。针对用户的业务状况和发展趋势，我们建议用户采用以数据和存储为中心的系统结构。以数据和存储为中心可以极大地保护用户的投资，有效利用存储空间，降低用户管理费用，从而确保整体拥有成本最低。降低管理难度，维护数据管理的统一性。提高了电子化数据管理的可靠性。数据的集中化管理，能够确保数据的一致性和完整性，保证电子化数据的可靠性。以数据和存储为中心必然对整个存储系统 I/O 有很高的要求，所以我们建议用户选用集中式，高性能，大容量，智能化的存储区域网(Storage Area Network，简称 SAN)来构建新一代计算中心存储环境。采用以数据和存储为中心的 SAN 解决方案，集中的解决了系统体系结构中对存储 I/O 性能和数据库应用共享的挑战，它的主要特点为：l开放的标准，适合于服务器和存储设备之间的共享SAN 标准最早就是为了多个服务器之间通过专用的高速网络来共享存储和更加有效地管理存储设备所设计，经过近十年的发展，已经成为非常完善的标准。各主流厂商均遵循开放的观念，保证各家设备之间的互连性。在物理连接上是采用已经成熟的光纤技术实现。由于 ERP 系统规模比较大、各项应用和各种设备都比较多，SAN 的这一点优势尤为重要，在系统改造、升级中将能够很好的利旧。凭借惠普在服务器和存储方面丰富的经验和技术，惠普的 SAN 方案使用户...
