大连机床厂XD-30(XD-40)数控铣床简介VIP免费

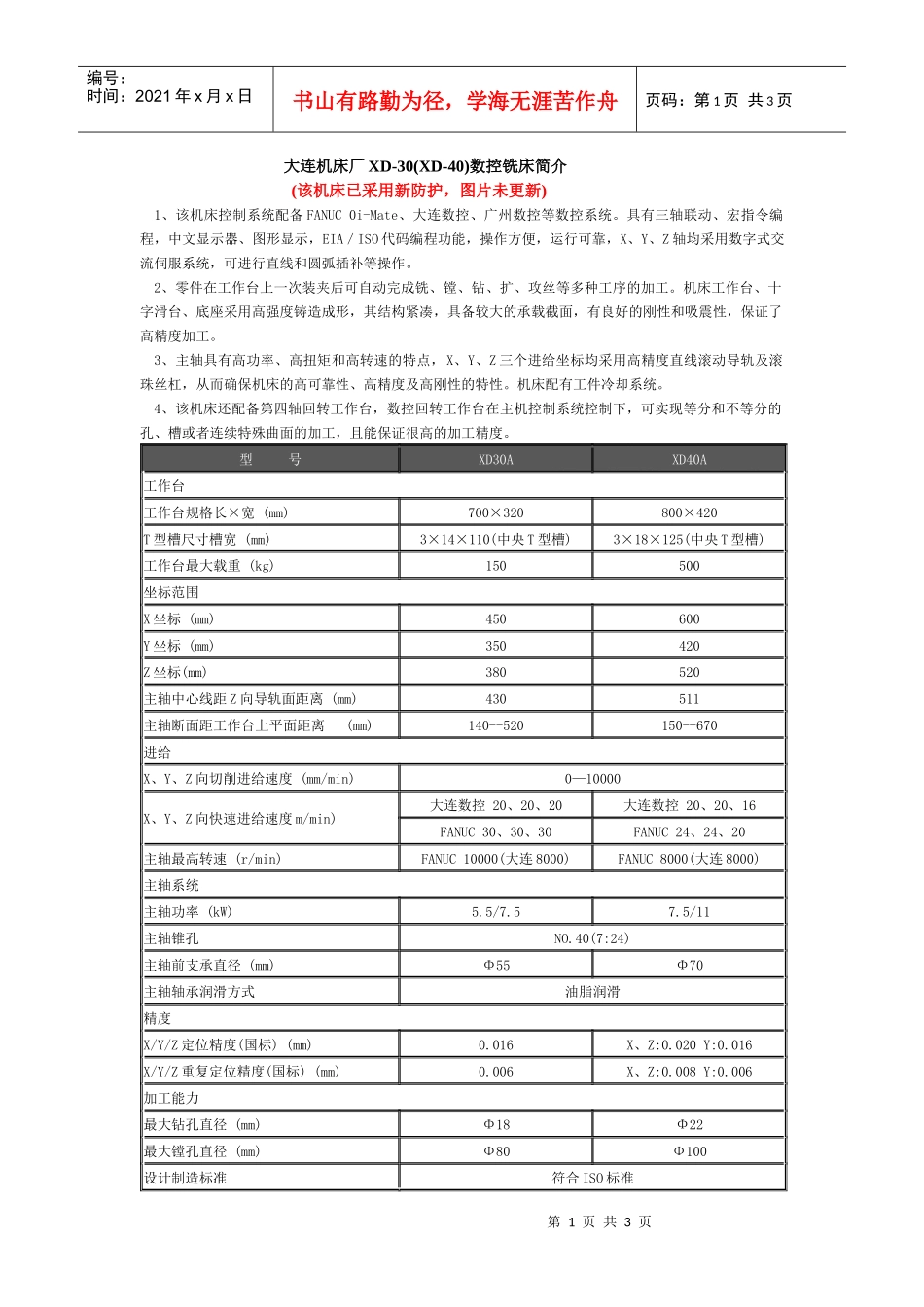

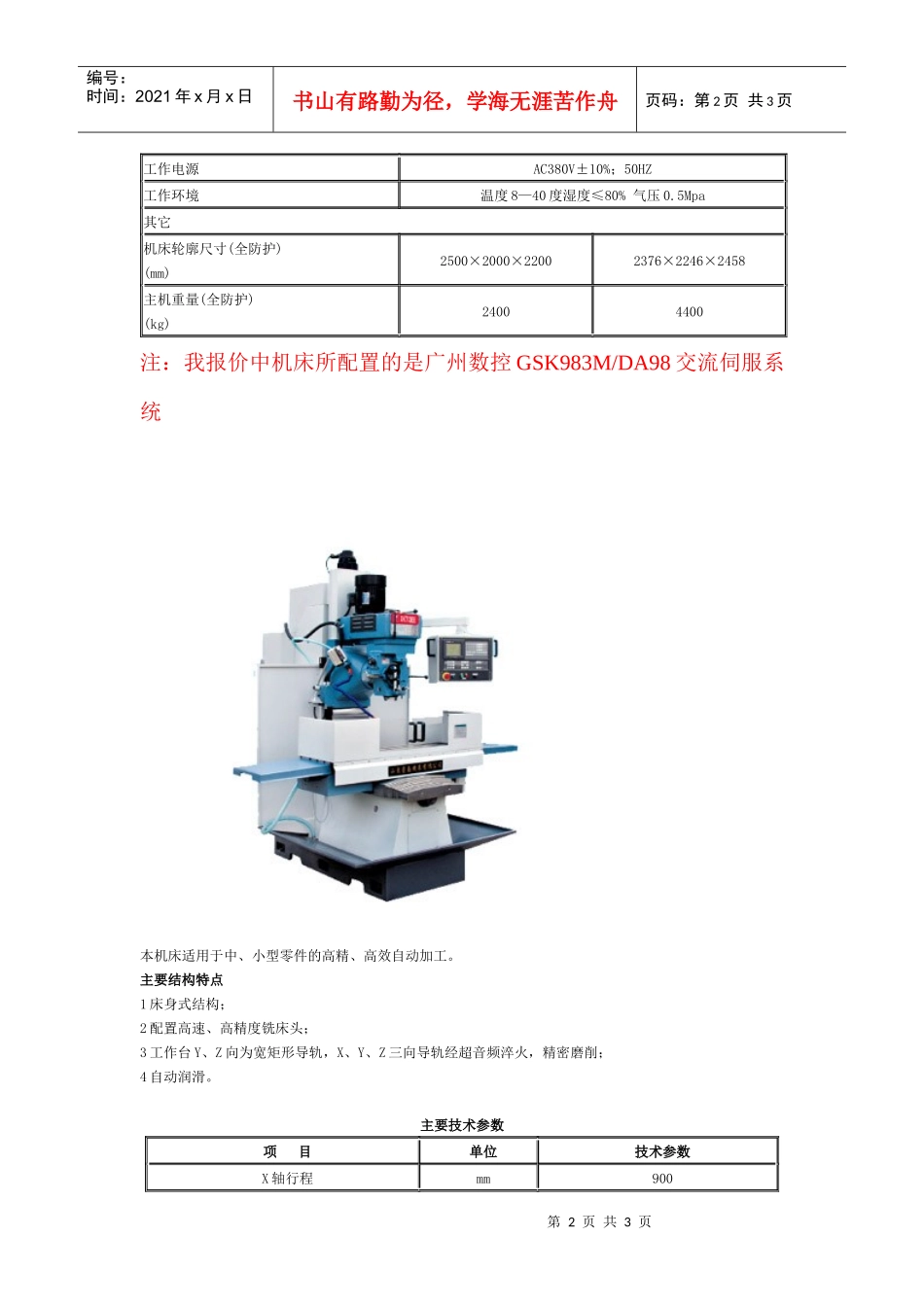

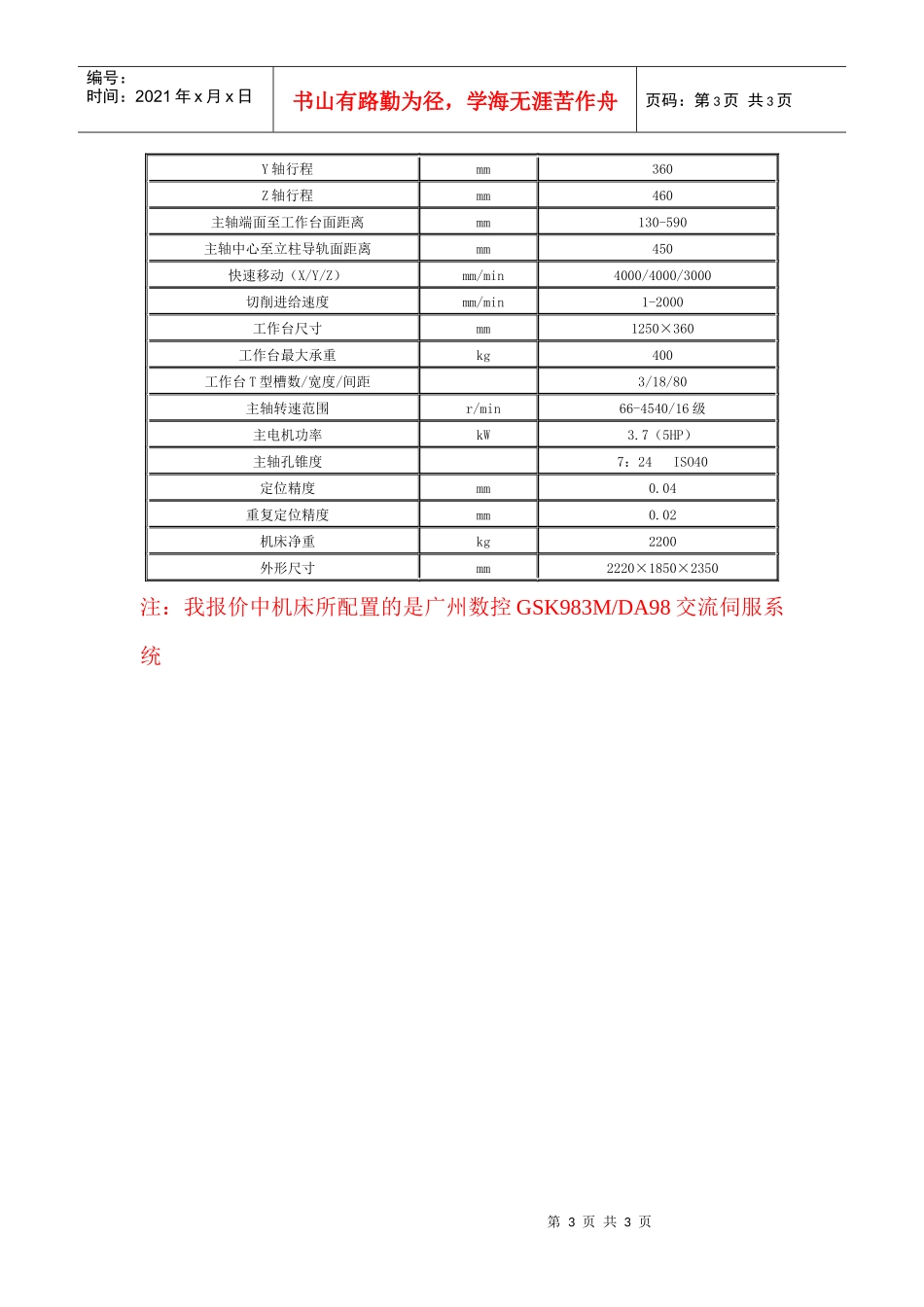

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页大连机床厂XD-30(XD-40)数控铣床简介(该机床已采用新防护，图片未更新)1、该机床控制系统配备FANUC0i-Mate、大连数控、广州数控等数控系统。具有三轴联动、宏指令编程，中文显示器、图形显示，EIA／ISO代码编程功能，操作方便，运行可靠，X、Y、Z轴均采用数字式交流伺服系统，可进行直线和圆弧插补等操作。2、零件在工作台上一次装夹后可自动完成铣、镗、钻、扩、攻丝等多种工序的加工。机床工作台、十字滑台、底座采用高强度铸造成形，其结构紧凑，具备较大的承载截面，有良好的刚性和吸震性，保证了高精度加工。3、主轴具有高功率、高扭矩和高转速的特点，X、Y、Z三个进给坐标均采用高精度直线滚动导轨及滚珠丝杠，从而确保机床的高可靠性、高精度及高刚性的特性。机床配有工件冷却系统。4、该机床还配备第四轴回转工作台，数控回转工作台在主机控制系统控制下，可实现等分和不等分的孔、槽或者连续特殊曲面的加工，且能保证很高的加工精度。型号XD30AXD40A工作台工作台规格长×宽(mm)700×320800×420T型槽尺寸槽宽(mm)3×14×110(中央T型槽)3×18×125(中央T型槽)工作台最大载重(kg)150500坐标范围X坐标(mm)450600Y坐标(mm)350420Z坐标(mm)380520主轴中心线距Z向导轨面距离(mm)430511主轴断面距工作台上平面距离(mm)140--520150--670进给X、Y、Z向切削进给速度(mm/min)0—10000X、Y、Z向快速进给速度m/min)大连数控20、20、20大连数控20、20、16FANUC30、30、30FANUC24、24、20主轴最高转速(r/min)FANUC10000(大连8000)FANUC8000(大连8000)主轴系统主轴功率(kW)5.5/7.57.5/11主轴锥孔NO.40(7:24)主轴前支承直径(mm)Φ55Φ70主轴轴承润滑方式油脂润滑精度X/Y/Z定位精度(国标)(mm)0.016X、Z:0.020Y:0.016X/Y/Z重复定位精度(国标)(mm)0.006X、Z:0.008Y:0.006加工能力最大钻孔直径(mm)Φ18Φ22最大镗孔直径(mm)Φ80Φ100设计制造标准符合ISO标准第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页工作电源AC380V±10%；50HZ工作环境温度8—40度湿度≤80%气压0.5Mpa其它机床轮廓尺寸(全防护)(mm)2500×2000×22002376×2246×2458主机重量(全防护)(kg)24004400注：我报价中机床所配置的是广州数控GSK983M/DA98交流伺服系统本机床适用于中、小型零件的高精、高效自动加工。主要结构特点1床身式结构；2配置高速、高精度铣床头；3工作台Y、Z向为宽矩形导轨，X、Y、Z三向导轨经超音频淬火，精密磨削；4自动润滑。主要技术参数项目单位技术参数X轴行程mm900第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页Y轴行程mm360Z轴行程mm460主轴端面至工作台面距离mm130-590主轴中心至立柱导轨面距离mm450快速移动（X/Y/Z）mm/min4000/4000/3000切削进给速度mm/min1-2000工作台尺寸mm1250×360工作台最大承重kg400工作台T型槽数/宽度/间距3/18/80主轴转速范围r/min66-4540/16级主电机功率kW3.7（5HP）主轴孔锥度7：24ISO40定位精度mm0.04重复定位精度mm0.02机床净重kg2200外形尺寸mm2220×1850×2350注：我报价中机床所配置的是广州数控GSK983M/DA98交流伺服系统
