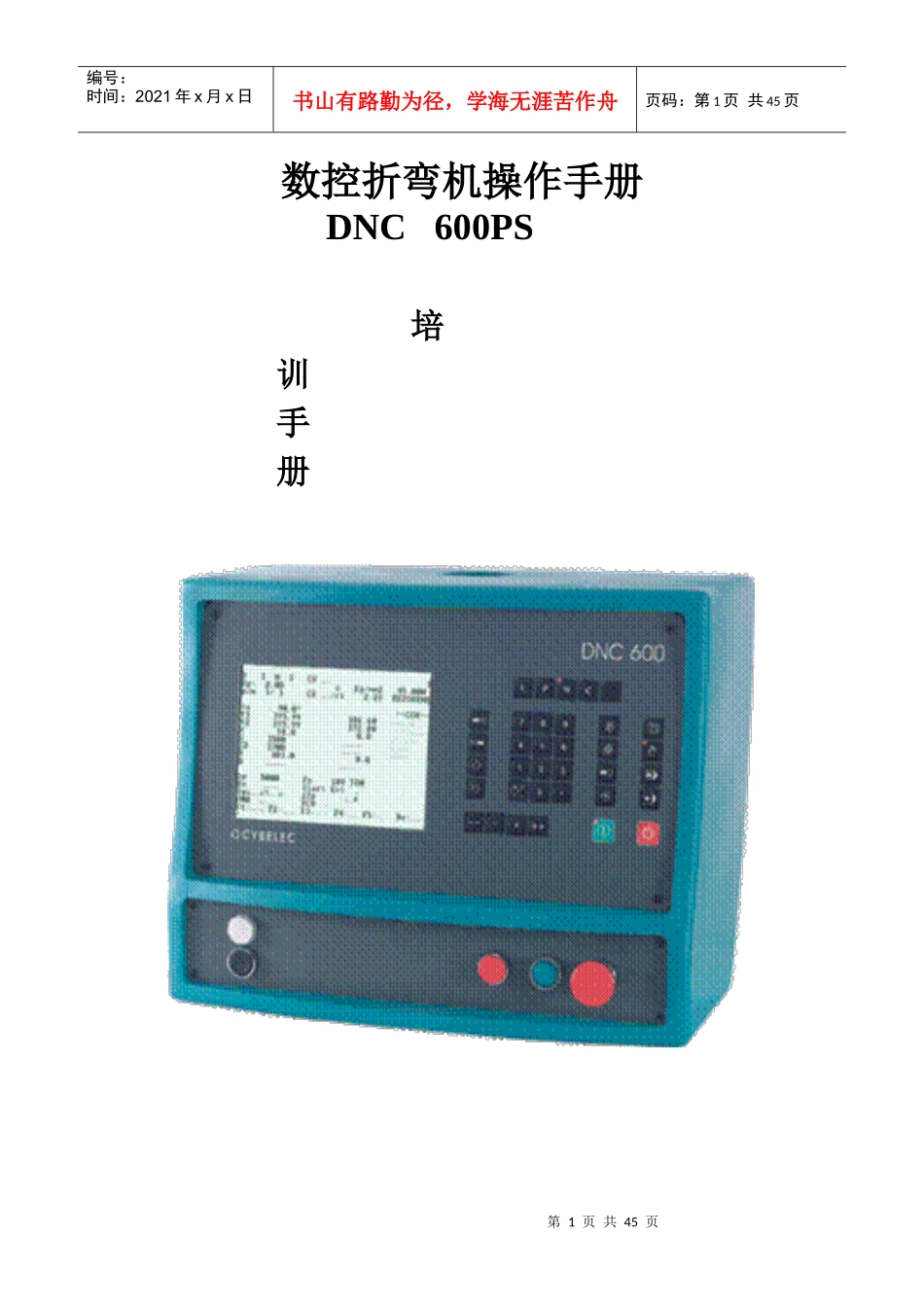

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页数控折弯机操作手册DNC600PS培训手册第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页目录1．机床开关机的操作12．机床的基本配置及主要配件的介绍23．数控系统的操作33..1按键功能的介绍3.1.1工作模式3.1.2指令3.1.3光标键3.1.4“手动操作”区域3.2主菜单页面的介绍3.3等级保护的介绍3.4.模具编程3.4.13.4.23.4.33.4.43.5产品编程3.5.1N页面的编程3.5.2P页面的编程3.5.33.5.43.6产品的校正3.6.13.6.23.7.系统报警信息说明3.8机床参数的说明4折弯过程常见问题处理排除4.1在自动方式折弯时若Y1,Y2角度都没有到达目标值4.2在自动方式折弯滑块在下死点不能正常返程4.3折出的工件左右的尺寸误差大时:4.4在折弯过程中角度校正值偏大.4.5后挡料X轴的校正值偏大4.6当折弯使用后挡料退让功能时不能正常使用时5.数控折弯机常见故障及处理方法第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页1.机床开关机1.1正常开机打开机床的总电源开关(在电控箱的右侧面)待数控系统启动正常按油泵启动接钮(数控系统下方),使电机运行正常将数控系统进入半自动工作方按绿色的启动键,让其找参考点(必须得有一个完整的程序,停止键必须按灭)能正常滑块上行回参考点后挡料也能正常后行找参考点,使启动键上红色的指示灯熄灭后表示已完成开机1.2机床上死点突然停电或人为强制断电的开机如前所述待电源正常后,开起机床电源开启电机进入数控系统的手动方式脚踏下行(停止键上的灯必须熄灭)机床上模下至下模的槽口内,然后再按正常的开机方式开机就可以了1.3关机在数控系统的手动方式脚踏下行(停止键上红色的灯必须熄灭)机床上模下至下模的槽口内按油泵停止按钮(在数控系统下方),选择退出,再关机床的总电源第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页2.机床的配置及各个元件的功能2.1机床的配置Y1轴控制机床左边油缸上下运动Y2轴控制机床右边油缸上下运动X轴控制后挡料装置前后运动R轴控制后挡料装置上下运动Cr轴控制机床工作台下面的补偿缸上下运动2.2电箱以外主要元件的功能及安装位置光栅尺检测滑块位置,安装滑块的两侧的背面.Y1/Y2各一把数控系统给机床的各个提供指令.使能.检测.计数.相当于人的大脑.安装在机床可移动的吊臂上.油缸执行机床上/下运动的方向阀的控制,安装在侧板的正面.左右各一只.主电机给液压元件提供压力源,安装在油箱的后面油泵给液压元件提供压力源,安装在油箱的后面主压力阀控制机床的主压力,安装在油泵上方的压力块补偿阀给工作台油缸提供压力源,安装在油泵上方的压力块充液控制阀控制油缸上腔上充阀打开与关闭,安装在油泵上方的压力块比例阀控制机床上/下运动的方向阀,安装在主油缸的上方,在油缸的Y1Y2各一只.快下阀控制机床快速下行的阀,安装的比例阀的旁.X轴电机控制后挡料装置前后运动,安装在机床工作台的内侧.R轴电机控制后挡料装置上下运动,安装在后挡料装置上.2.3电箱内主要元件的功能QF1主电机电源开关QF12控制变压器电器开关QF13控制直流开关电源的电源QF14控制风机及照明的电源QF15控制24V的交流QF2控制伺服变压器电源QF3控制X轴伺服电源QF4控制R轴伺服电源KM1控制主电机运行接触器KA1数控系统上行继电器KA2数控系统下行继电器KA3数控系统慢速继电器VC1提供24V直流电源TC1控制变压器TC2伺服变压器MVP403压力,补偿阀信号放大器PVR5比例阀控制器XX轴伺服驱动器RR轴伺服驱动器第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页3.数控系统(600)操作说明3.1按键功能说明主菜单(进入各个菜单选项)产品列表键(产品保存页面)产品键(要自动计算展开长度折弯的编程方式)步序键(简易编程方式)校正键该键显示校正页面，该页面可对当前步序及整个产品做校正工作模式编程模式可输入，修改，读取数据，并储存，搜索和...
