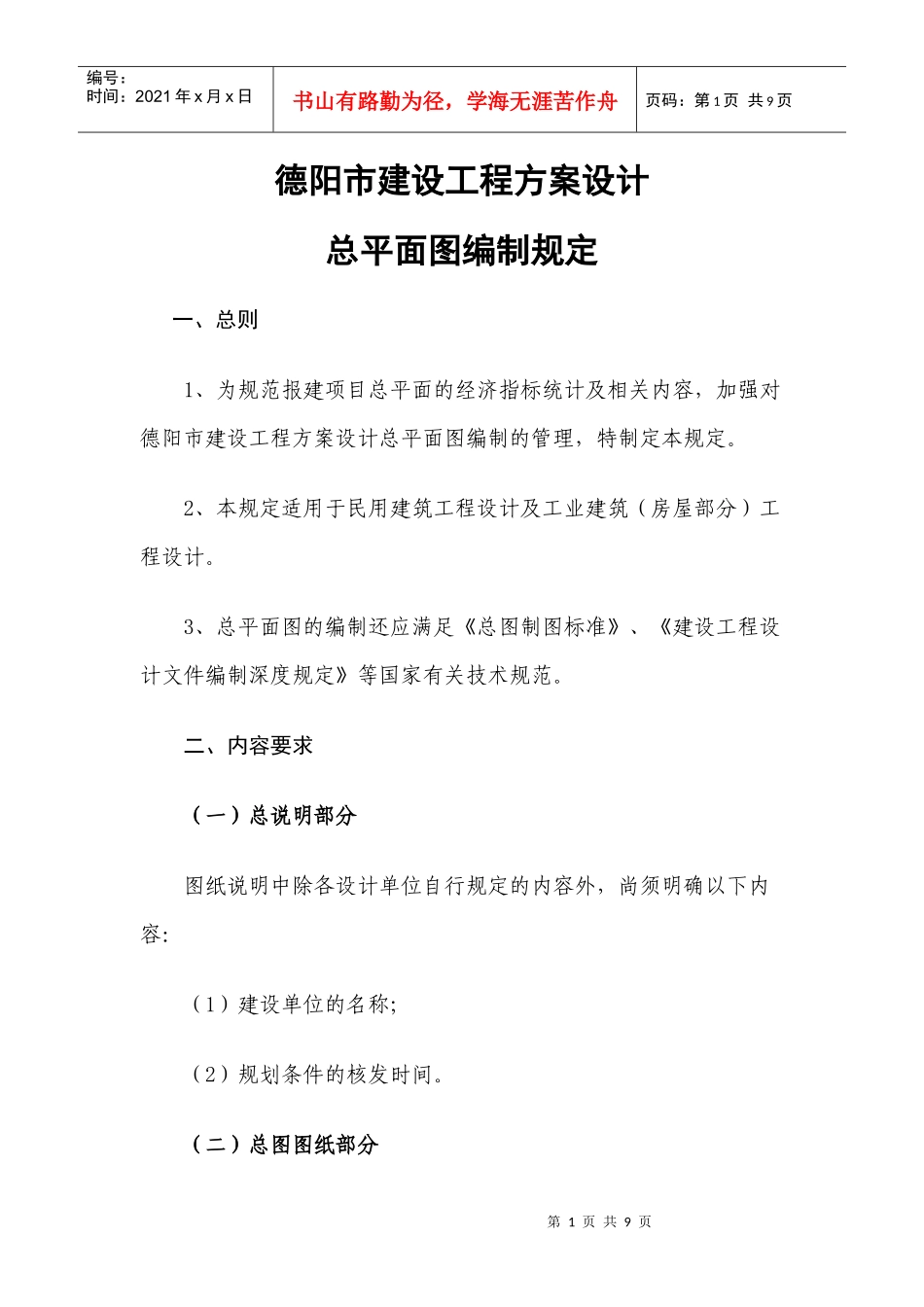

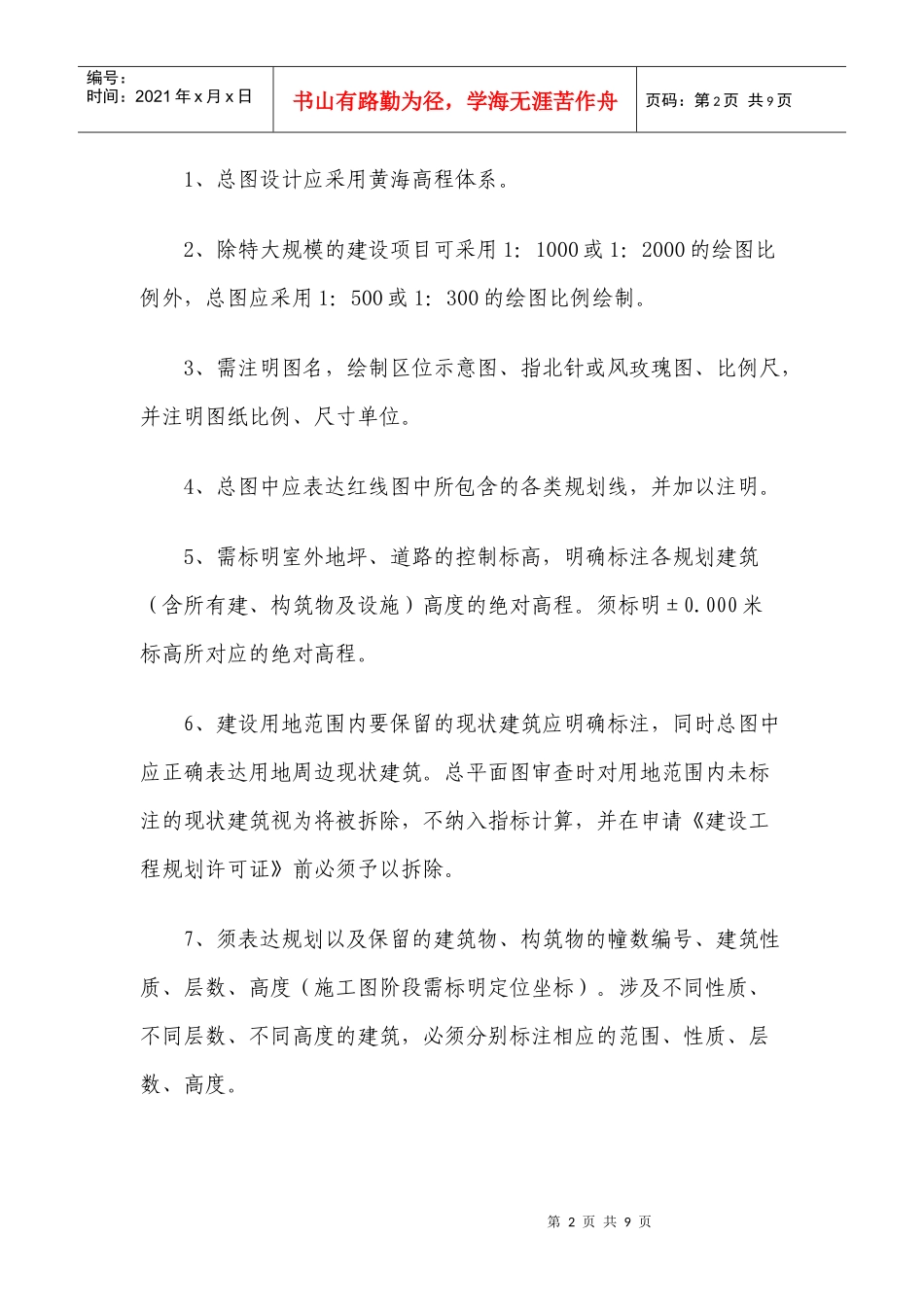

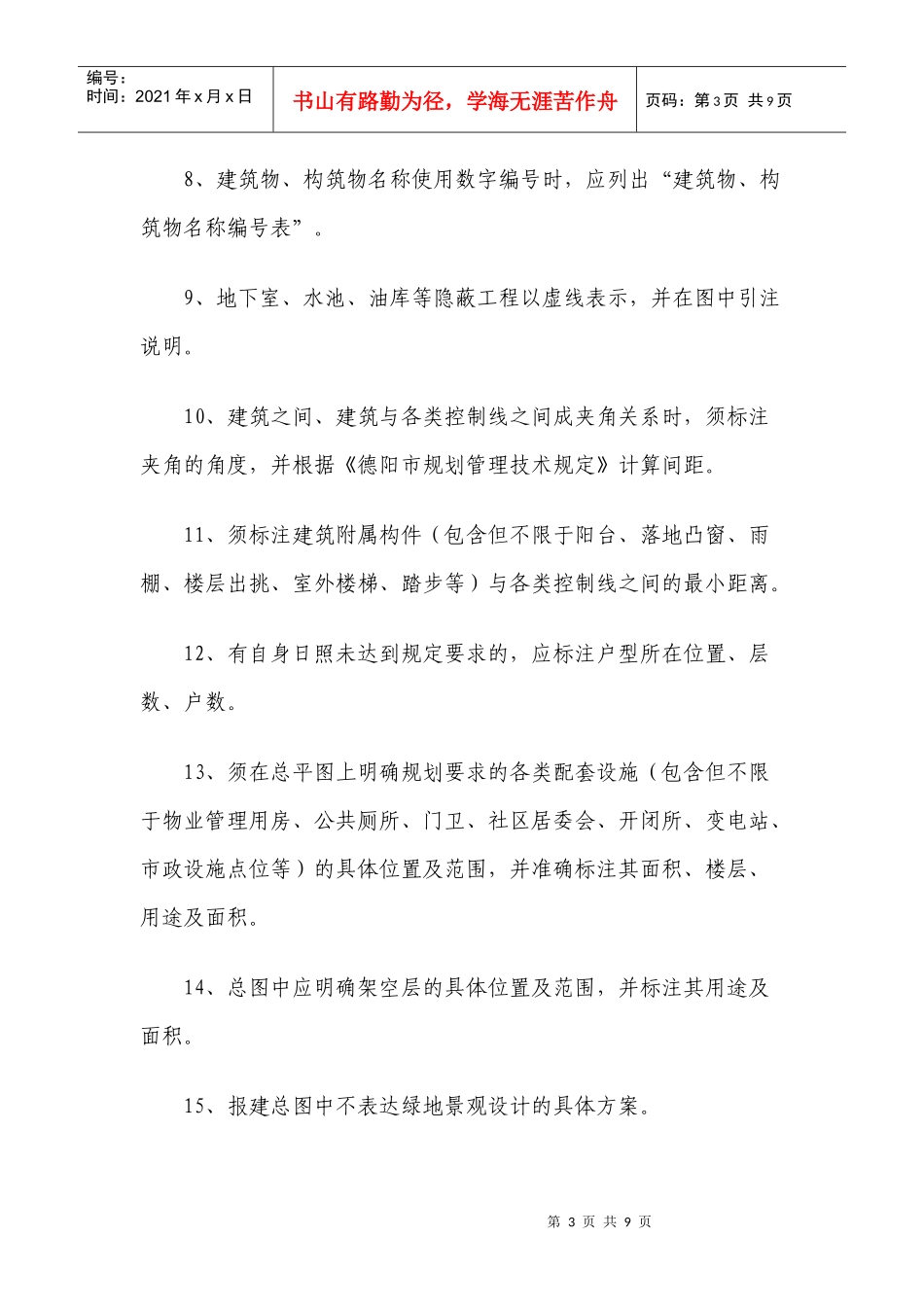

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页德阳市建设工程方案设计总平面图编制规定一、总则1、为规范报建项目总平面的经济指标统计及相关内容，加强对德阳市建设工程方案设计总平面图编制的管理，特制定本规定。2、本规定适用于民用建筑工程设计及工业建筑（房屋部分）工程设计。3、总平面图的编制还应满足《总图制图标准》、《建设工程设计文件编制深度规定》等国家有关技术规范。二、内容要求（一）总说明部分图纸说明中除各设计单位自行规定的内容外，尚须明确以下内容：（1）建设单位的名称；（2）规划条件的核发时间。（二）总图图纸部分第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1、总图设计应采用黄海高程体系。2、除特大规模的建设项目可采用1：1000或1：2000的绘图比例外，总图应采用1：500或1：300的绘图比例绘制。3、需注明图名，绘制区位示意图、指北针或风玫瑰图、比例尺，并注明图纸比例、尺寸单位。4、总图中应表达红线图中所包含的各类规划线，并加以注明。5、需标明室外地坪、道路的控制标高，明确标注各规划建筑（含所有建、构筑物及设施）高度的绝对高程。须标明±0.000米标高所对应的绝对高程。6、建设用地范围内要保留的现状建筑应明确标注，同时总图中应正确表达用地周边现状建筑。总平面图审查时对用地范围内未标注的现状建筑视为将被拆除，不纳入指标计算，并在申请《建设工程规划许可证》前必须予以拆除。7、须表达规划以及保留的建筑物、构筑物的幢数编号、建筑性质、层数、高度（施工图阶段需标明定位坐标）。涉及不同性质、不同层数、不同高度的建筑，必须分别标注相应的范围、性质、层数、高度。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页8、建筑物、构筑物名称使用数字编号时，应列出“建筑物、构筑物名称编号表”。9、地下室、水池、油库等隐蔽工程以虚线表示，并在图中引注说明。10、建筑之间、建筑与各类控制线之间成夹角关系时，须标注夹角的角度，并根据《德阳市规划管理技术规定》计算间距。11、须标注建筑附属构件（包含但不限于阳台、落地凸窗、雨棚、楼层出挑、室外楼梯、踏步等）与各类控制线之间的最小距离。12、有自身日照未达到规定要求的，应标注户型所在位置、层数、户数。13、须在总平图上明确规划要求的各类配套设施（包含但不限于物业管理用房、公共厕所、门卫、社区居委会、开闭所、变电站、市政设施点位等）的具体位置及范围，并准确标注其面积、楼层、用途及面积。14、总图中应明确架空层的具体位置及范围，并标注其用途及面积。15、报建总图中不表达绿地景观设计的具体方案。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页16、总图中应注明用地四邻原有及规划河道、防护绿地、街头绿地等的位置及范围、宽度等。17、总图中应对规划建设净用地内各块绿地进行编号，标明其号数与面积等信息。18、须明确集中绿地的范围线，并在其所在位置注明面积。19、如有全民健身用地，则须明确全民健身用地的范围线，并在其所在位置注明名称和面积。20、如有古树名木、历史文化遗存等需加以注明，并明确其保护范围控制线。21、总图中应注明保留的建筑物的各类出入口位置。22、需表达用地周边原有及规划道路的位置、名称、宽度。23、需明确绘制出项目用地机动车出入口的位置、宽度，并以文字注明。24、图中需标注地下车库出入口与道路红线等规划控制线的最小距离及用地内机动车道的宽度，并对地面机动车位进行编号，标明停车方式。25、需明确围墙的位置。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（三）综合技术经济指标部分一）经济技术指标体系1、综合技术经济指标统计表一、规划建设净用地面积(m2)二、总建筑面积(m2)（一）地上建筑面积(计入容积率部分)(m2)1、住宅建筑面积(含底层垃圾站)(m2)2、商业建筑面积(m2)3、公厕面积(m2)4、门卫面积(m2)5、物管用房建筑面积(m2)（二）地上建...
