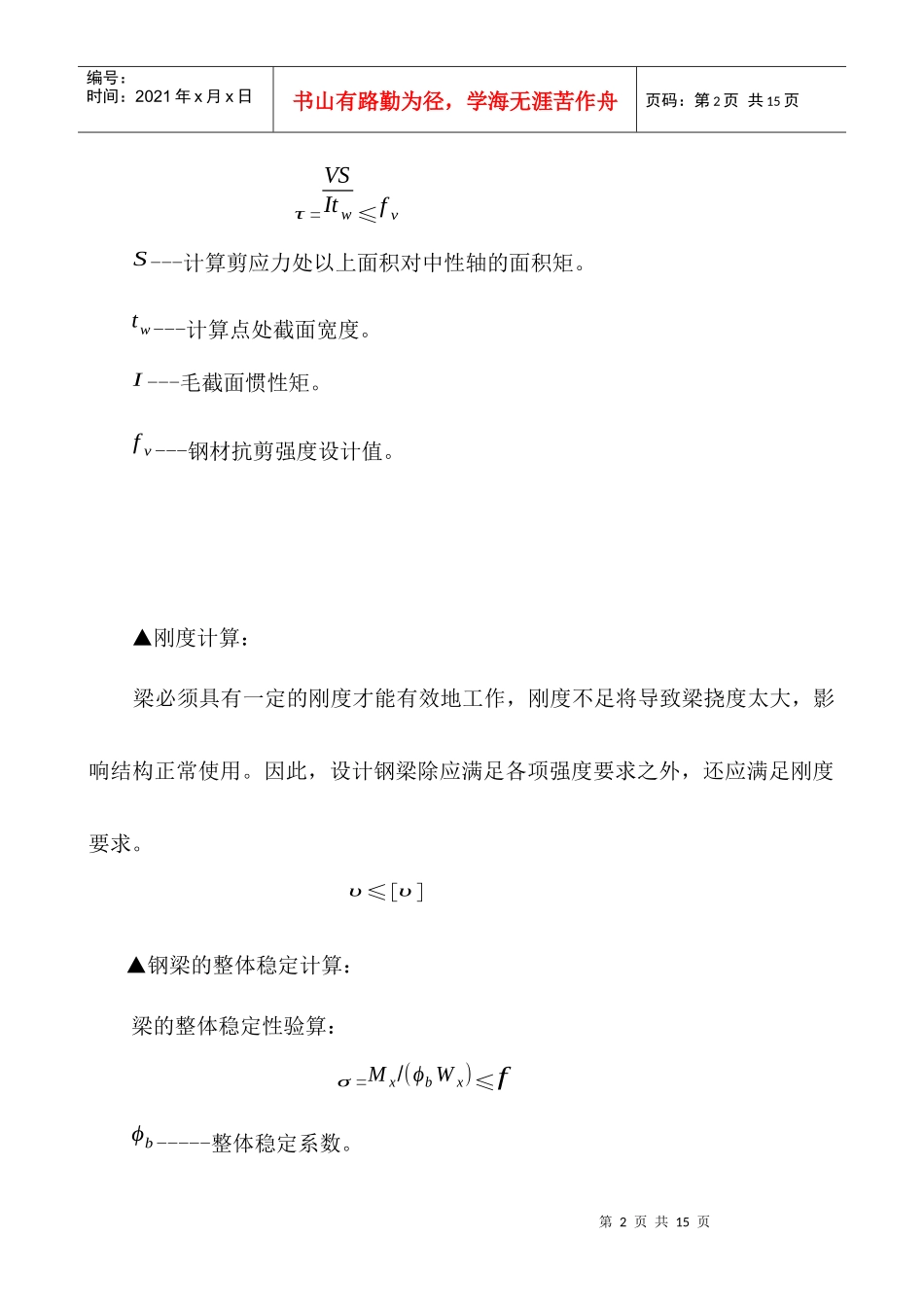

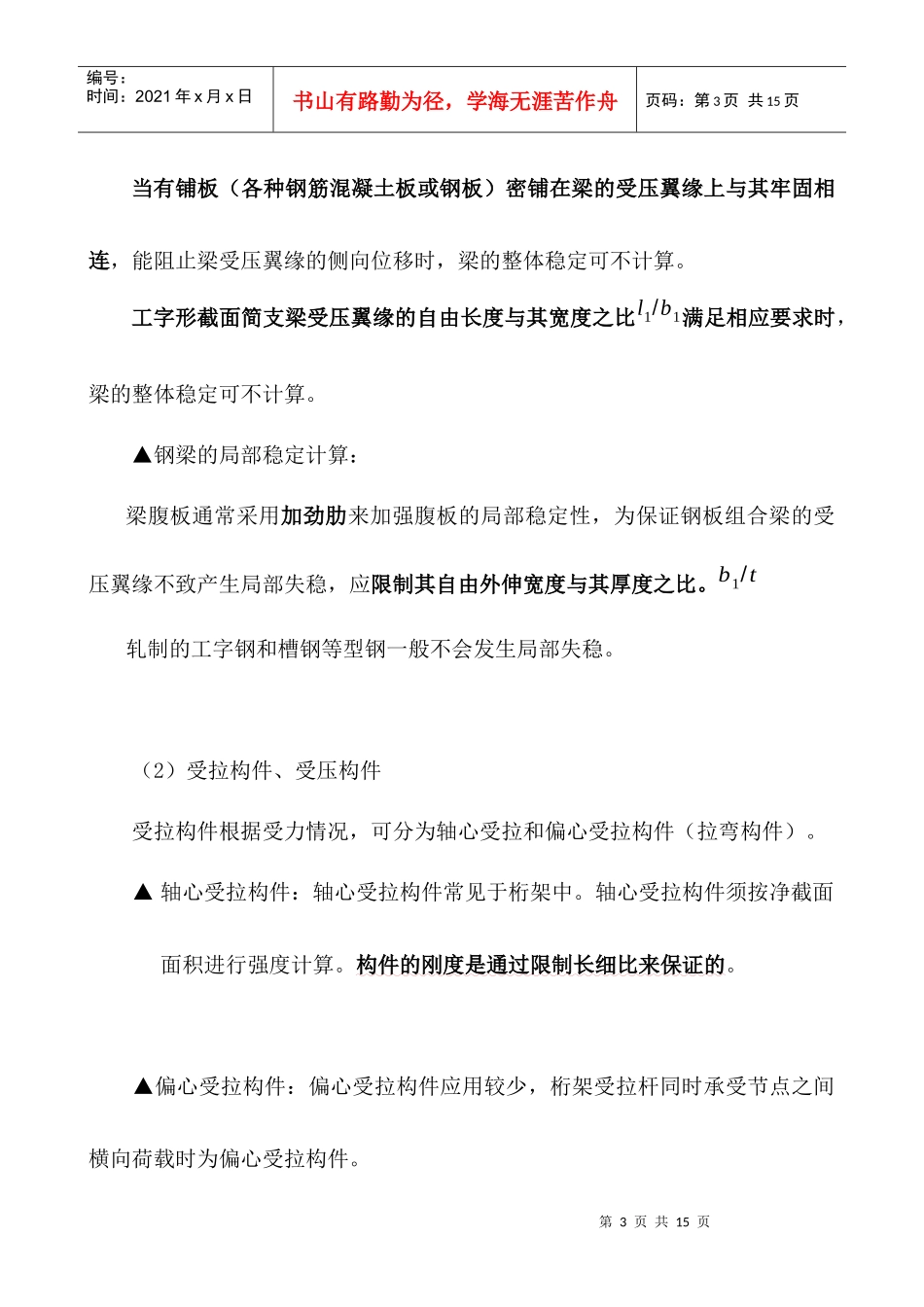

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页1A411034钢结构构件的受力分析及连接类型（1）受弯构件1）钢梁的截面形式：钢梁的截面形式一般有型钢和钢板组合梁两类。型钢梁多采用工字钢和H型钢，钢板组合梁常采用焊接工字形截面。2）钢梁的强度、刚度和稳定性计算：▲抗弯强度计算：取梁内塑性发展到一定深度作为极限状态。单向弯曲：σ=MxγxWnx≤f双向弯曲：σ=MxγxWnx+MyγyWny≤fWnx、Wny---净截面模量；γx、γy---截面塑性发展系数。工字型截面γx=1.05，γy=1.2。f----钢材抗弯强度设计值。▲抗剪强度计算：梁的抗剪强度按弹性设计。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页τ=VSItw≤fvS---计算剪应力处以上面积对中性轴的面积矩。tw---计算点处截面宽度。I---毛截面惯性矩。fv---钢材抗剪强度设计值。▲刚度计算：梁必须具有一定的刚度才能有效地工作，刚度不足将导致梁挠度太大，影响结构正常使用。因此，设计钢梁除应满足各项强度要求之外，还应满足刚度要求。υ≤[υ]▲钢梁的整体稳定计算：梁的整体稳定性验算：σ=Mx/(ϕbWx)≤fϕb-----整体稳定系数。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页当有铺板（各种钢筋混凝土板或钢板）密铺在梁的受压翼缘上与其牢固相连，能阻止梁受压翼缘的侧向位移时，梁的整体稳定可不计算。工字形截面简支梁受压翼缘的自由长度与其宽度之比l1/b1满足相应要求时，梁的整体稳定可不计算。▲钢梁的局部稳定计算：梁腹板通常采用加劲肋来加强腹板的局部稳定性，为保证钢板组合梁的受压翼缘不致产生局部失稳，应限制其自由外伸宽度与其厚度之比。b1/t轧制的工字钢和槽钢等型钢一般不会发生局部失稳。（2）受拉构件、受压构件受拉构件根据受力情况，可分为轴心受拉和偏心受拉构件（拉弯构件）。▲轴心受拉构件：轴心受拉构件常见于桁架中。轴心受拉构件须按净截面面积进行强度计算。构件的刚度是通过限制长细比来保证的。▲偏心受拉构件：偏心受拉构件应用较少，桁架受拉杆同时承受节点之间横向荷载时为偏心受拉构件。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页▲受压构件：柱、桁架的压杆等都是常见的受压构件。根据受力情况，受压构件可分为轴心受压和偏心受压构件（压弯构件）。受压构件的截面设计要满足强度和刚度要求。还要进行整体稳定和局部稳定计算。实腹式轴压构件整体稳定验算：σ=N/(ϕA)≤fϕ----稳定系数。实腹式:构造简单、制作方便；格构式:制作费工，但节省钢材。当构件比较高大时，可采用格构式，增加截面刚度，节省钢材。（3）钢结构的连接方法▲焊缝连接:对接焊缝和角焊缝。▲螺栓连接：普通螺栓和高强螺栓。▲铆钉连接。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页1）焊缝连接优点:构造简单，加工简便，易实现自动化操作，提高焊缝质量；不削弱焊件截面，节省材料，经济；连接刚度大，密闭性好，整体性好。缺点:焊缝附近局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，低温冷脆问题较为突出；2)焊缝连接形式焊缝连接形式按被连接钢材的相互位置可分为对接、搭接、T形连接和角部连接四种。(a)对接连接；(b)用拼接盖板的对接连接；(c)搭接连接；(d)(e)T形连接；(f)(g)角部连接焊逢连接的形式手工焊接；埋弧焊(自动或半自动)；气体保护焊。3)焊缝形式:第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页对接焊缝:正对接焊缝和斜对接焊缝。角焊缝:正面角焊缝、侧面角焊缝和斜焊缝。(a)对接焊缝；(b)斜对接焊缝；(c)角焊缝焊逢形式4)焊缝按施焊位置:平焊、横焊、立焊及仰焊(a)平焊；(b)横焊；(c)立焊；(d)仰焊第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页焊逢施焊位置5）焊缝代号基本符号：常用焊缝基本符号指...
