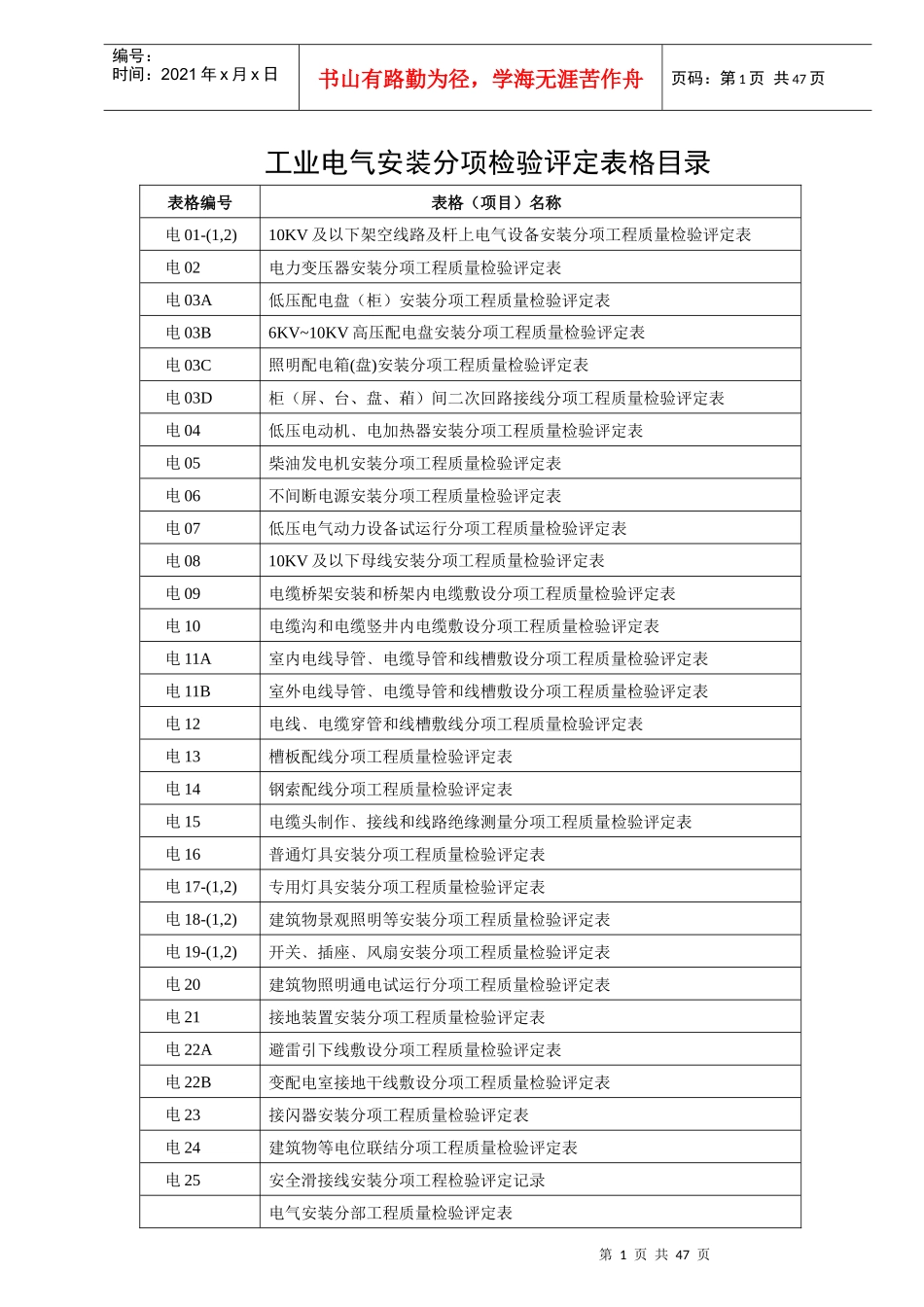

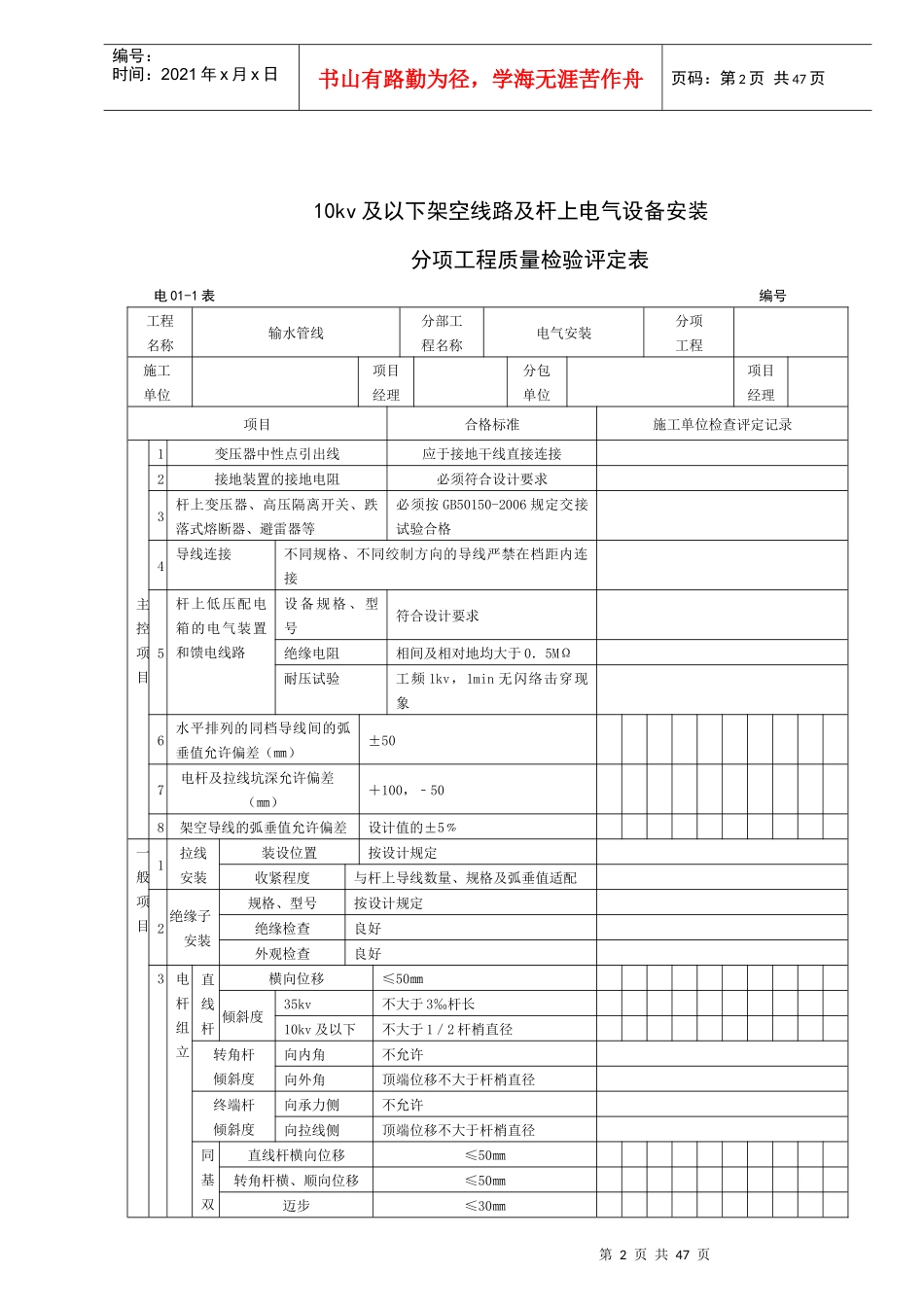

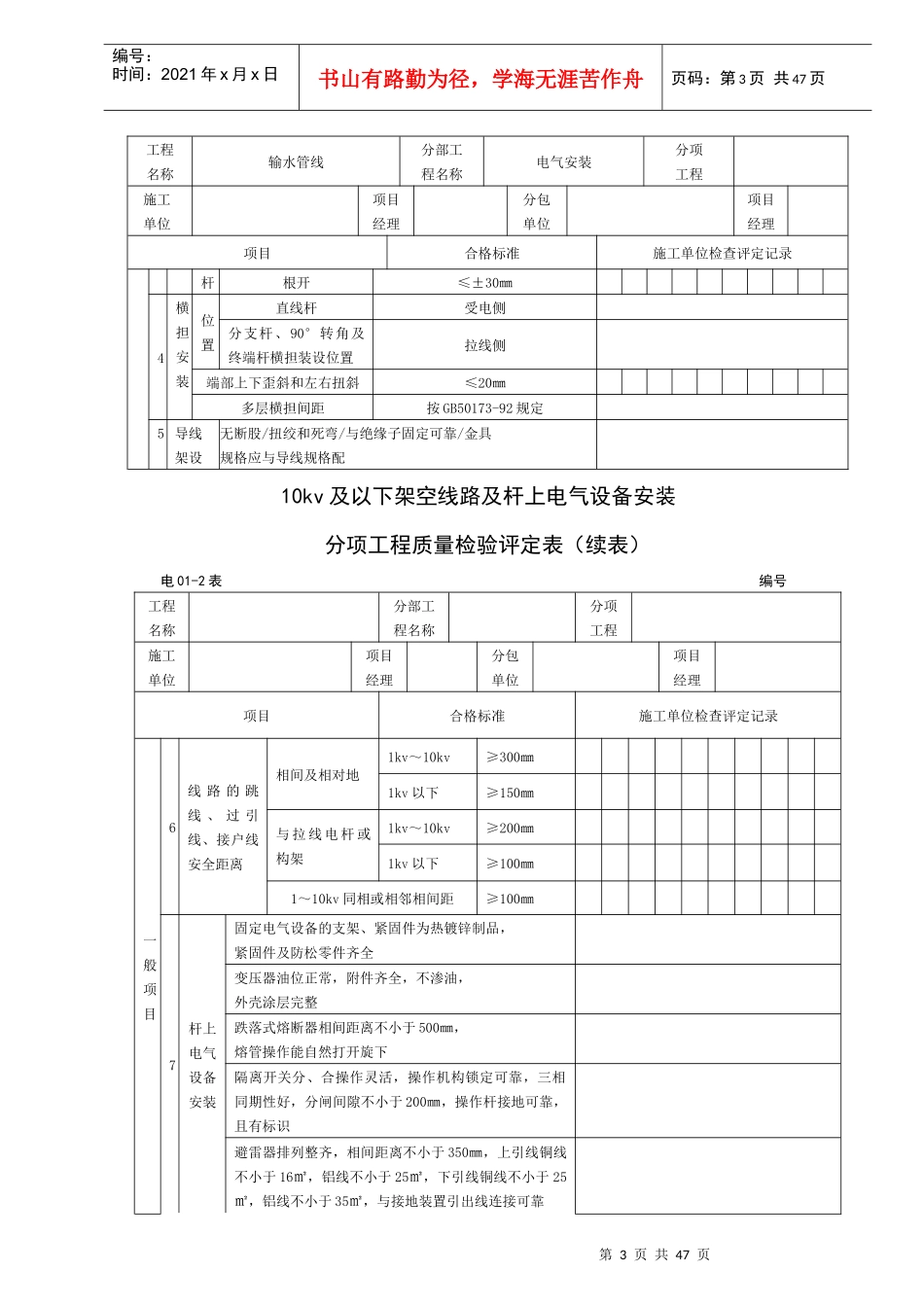

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页工业电气安装分项检验评定表格目录表格编号表格（项目）名称电01-(1,2)10KV及以下架空线路及杆上电气设备安装分项工程质量检验评定表电02电力变压器安装分项工程质量检验评定表电03A低压配电盘（柜）安装分项工程质量检验评定表电03B6KV~10KV高压配电盘安装分项工程质量检验评定表电03C照明配电箱(盘)安装分项工程质量检验评定表电03D柜（屏、台、盘、葙）间二次回路接线分项工程质量检验评定表电04低压电动机﹑电加热器安装分项工程质量检验评定表电05柴油发电机安装分项工程质量检验评定表电06不间断电源安装分项工程质量检验评定表电07低压电气动力设备试运行分项工程质量检验评定表电0810KV及以下母线安装分项工程质量检验评定表电09电缆桥架安装和桥架内电缆敷设分项工程质量检验评定表电10电缆沟和电缆竖井内电缆敷设分项工程质量检验评定表电11A室内电线导管﹑电缆导管和线槽敷设分项工程质量检验评定表电11B室外电线导管﹑电缆导管和线槽敷设分项工程质量检验评定表电12电线﹑电缆穿管和线槽敷线分项工程质量检验评定表电13槽板配线分项工程质量检验评定表电14钢索配线分项工程质量检验评定表电15电缆头制作﹑接线和线路绝缘测量分项工程质量检验评定表电16普通灯具安装分项工程质量检验评定表电17-(1,2)专用灯具安装分项工程质量检验评定表电18-(1,2)建筑物景观照明等安装分项工程质量检验评定表电19-(1,2)开关﹑插座﹑风扇安装分项工程质量检验评定表电20建筑物照明通电试运行分项工程质量检验评定表电21接地装置安装分项工程质量检验评定表电22A避雷引下线敷设分项工程质量检验评定表电22B变配电室接地干线敷设分项工程质量检验评定表电23接闪器安装分项工程质量检验评定表电24建筑物等电位联结分项工程质量检验评定表电25安全滑接线安装分项工程检验评定记录电气安装分部工程质量检验评定表第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页10kv及以下架空线路及杆上电气设备安装分项工程质量检验评定表电01-1表编号工程名称输水管线分部工程名称电气安装分项工程施工单位项目经理分包单位项目经理项目合格标准施工单位检查评定记录主控项目1变压器中性点引出线应于接地干线直接连接2接地装置的接地电阻必须符合设计要求3杆上变压器、高压隔离开关、跌落式熔断器、避雷器等必须按GB50150-2006规定交接试验合格4导线连接不同规格、不同绞制方向的导线严禁在档距内连接5杆上低压配电箱的电气装置和馈电线路设备规格、型号符合设计要求绝缘电阻相间及相对地均大于0．5MΩ耐压试验工频1kv，1min无闪络击穿现象6水平排列的同档导线间的弧垂值允许偏差（㎜）±507电杆及拉线坑深允许偏差（㎜）＋100，﹣508架空导线的弧垂值允许偏差设计值的±5﹪一般项目1拉线安装装设位置按设计规定收紧程度与杆上导线数量、规格及弧垂值适配2绝缘子安装规格、型号按设计规定绝缘检查良好外观检查良好3电杆组立直线杆横向位移≤50㎜倾斜度35kv不大于3‰杆长10kv及以下不大于1／2杆梢直径转角杆倾斜度向内角不允许向外角顶端位移不大于杆梢直径终端杆倾斜度向承力侧不允许向拉线侧顶端位移不大于杆梢直径同基双直线杆横向位移≤50㎜转角杆横、顺向位移≤50㎜迈步≤30㎜第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页工程名称输水管线分部工程名称电气安装分项工程施工单位项目经理分包单位项目经理项目合格标准施工单位检查评定记录杆根开≤±30㎜4横担安装位置直线杆受电侧分支杆、90°转角及终端杆横担装设位置拉线侧端部上下歪斜和左右扭斜≤20㎜多层横担间距按GB50173-92规定5导线架设无断股/扭绞和死弯/与绝缘子固定可靠/金具规格应与导线规格配10kv及以下架空线路及杆上电气设备安装分项工程质量检验评定表（续表）电01-2表编号工程名称分部工程名称分项工程施工单位项目经理分包单位项目经理项目合格标准施工单位检查评定记录一般项目6线路的跳线、过引线、接户线安全距离相间及相对地1kv～10k...
