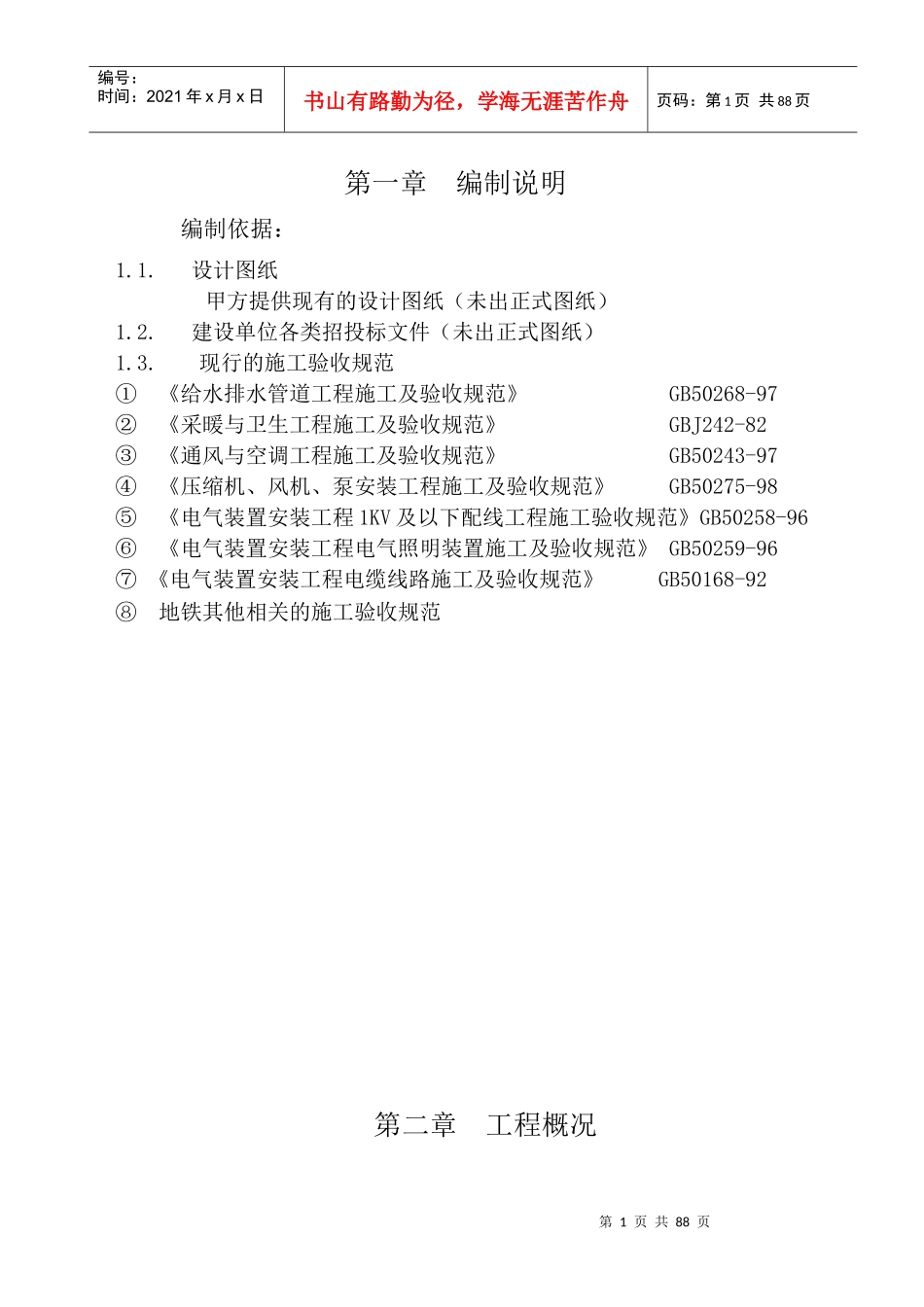

第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页第一章编制说明编制依据：1.1.设计图纸甲方提供现有的设计图纸（未出正式图纸）1.2.建设单位各类招投标文件（未出正式图纸）1.3.现行的施工验收规范①《给水排水管道工程施工及验收规范》GB50268-97②《采暖与卫生工程施工及验收规范》GBJ242-82③《通风与空调工程施工及验收规范》GB50243-97④《压缩机、风机、泵安装工程施工及验收规范》GB50275-98⑤《电气装置安装工程1KV及以下配线工程施工验收规范》GB50258-96⑥《电气装置安装工程电气照明装置施工及验收规范》GB50259-96⑦《电气装置安装工程电缆线路施工及验收规范》GB50168-92⑧地铁其他相关的施工验收规范第二章工程概况第2页共88页第1页共88页机电安装分部项目部技术总工质安总监编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页1.xxxx地铁6号线工程简介xxxx地铁6号线一期设计方北京城建设计研究总院介绍，6号线一期工程从沌口开发区的体育中心到东西湖的环湖西路，全长35.95公里，全部为地下线，设站27座，是xxxx轨道交通网中最长的地铁线路，工程总投资272.36亿元，正线每公里造价约7.576亿元，将于2016年建成通车。2.施工内容2.1.给排水及消防系统：2.1.1.车站给排水、消防水系统2.1.2.区间排水、消防水系统2.2.动力照明系统：2.2.1.车站照明系统2.2.2.车站动力系统2.2.3.区间动力及配电2.3.通风空调系统：2.3.1.站厅层公共区大系统2.3.2.站厅层设备管理用房区小系统2.3.3.站台层公共区大系统2.3.4.站台层设备管理用房区小系统3.工程特点3.1.空间布置比较紧凑，施工区域有限，工期进站。3.2.各类设备繁多，管件种类多，阀门多，风、水、电各个工种交叉作业配合要求高，高空作业范围大。3.3.功能系统齐全，安装专业性较强，对施工管理人员的素质要求较高。3.4.本工程施工条件相对集中，材料摆放安排有序，力争搞好安全文明施工建设。4.施工质量要求：力争优良工程。第三章施工管理及施工组织1．机电安装管理架构第3页共88页第2页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共88页2．分部项目部人员构成职务职称姓名联系电话第4页共88页第3页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共88页安装项目部经理工程师安装技术总工工程师质安总监工程师水施工负责人助理工程师电施工负责人助理工程师风施工负责人助理工程师材料负责人经济师、助理工程师资料负责人助理工程师质安负责人助理工程师第四章施工计划1.施工作业计划本地铁机电安装施工区域比较集中，在实际施工中各安装工种之间、各安装工种与二次砌筑施工作业之间的交叉配合尤为关健。经综合分析，安第5页共88页第4页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共88页装工作可分三个阶段及六个流程进行。1.1.三个阶段：1.1.1.初期阶段：密切配合土建完成预埋、预留工作。1.1.2.安装阶段：随着土建结构陆续交出场地，进行实质性安装、吊装施工。1.1.3.调试、验收阶段：在安装阶段中应基本完成各项分项工作量，这是整个安装分部工作的关健阶段。1.2.六个施工流程：1.2.1.配合土建结构施工完成预埋、预留工作；完成材料进场预制加工、检验、检测工作。1.2.2.管线敷设（电专业）；主干管安装（水专业）；风管制作安装（空调专业）1.2.3.电箱、电柜安装（电专业）；支管安装（水专业），配送风管安装（空调专业）。1.2.4.机房设备、灯具及卫生器具、水阀、风阀、风口安装。1.2.5.系统测试、试验、设备试运转。1.2.6.验收、交工准备工作，竣工技术资料装编。六个流程之间实现流水作业，科学管理工作面，争取时间，缩短工期。2.施工作业难点、重点:2.1.对暖通、水专业要求较为严格，管道走向复杂，自动化控制程度高，作业点多、阀门种类多，设备吊装难度大是本工程机电安装一个重点。2.2.各类机房和走廊上空综合管线布置得当直接影响到安装工艺、观感，是本工程机电安装的重点和难点。针对上述二点在分项工程实施、开工前应做详细的计划，并编制分项工程施...
