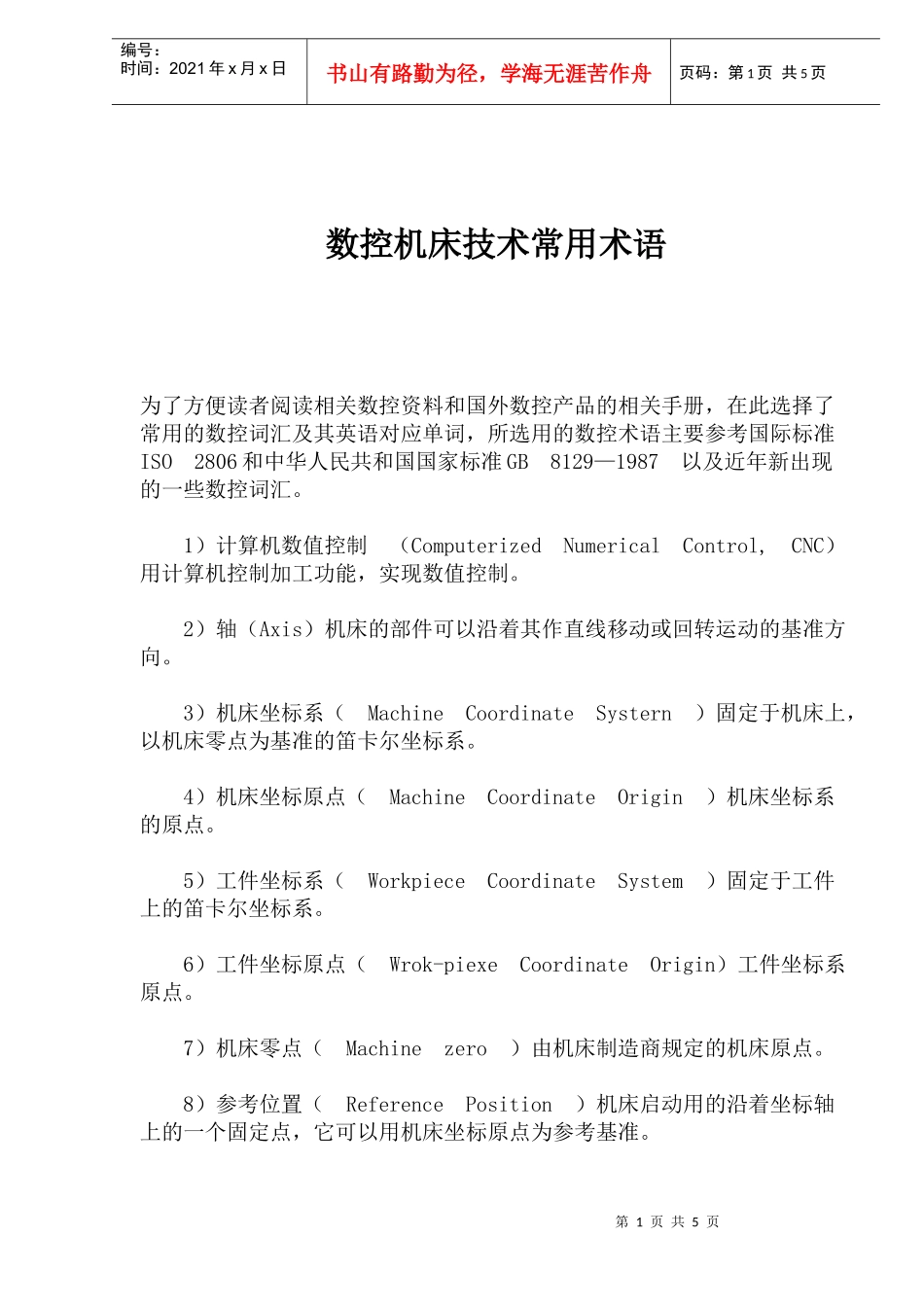

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页数控机床技术常用术语为了方便读者阅读相关数控资料和国外数控产品的相关手册，在此选择了常用的数控词汇及其英语对应单词，所选用的数控术语主要参考国际标准ISO2806和中华人民共和国国家标准GB8129—1987以及近年新出现的一些数控词汇。1）计算机数值控制（ComputerizedNumericalControl,CNC）用计算机控制加工功能，实现数值控制。2）轴（Axis）机床的部件可以沿着其作直线移动或回转运动的基准方向。3）机床坐标系（MachineCoordinateSystern）固定于机床上，以机床零点为基准的笛卡尔坐标系。4）机床坐标原点（MachineCoordinateOrigin）机床坐标系的原点。5）工件坐标系（WorkpieceCoordinateSystem）固定于工件上的笛卡尔坐标系。6）工件坐标原点（Wrok-piexeCoordinateOrigin）工件坐标系原点。7）机床零点（Machinezero）由机床制造商规定的机床原点。8）参考位置（ReferencePosition）机床启动用的沿着坐标轴上的一个固定点，它可以用机床坐标原点为参考基准。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页9）绝对尺寸（AbsoluteDimension)／绝对坐标值（AbsoluteCoordinates）距一坐标系原点的直线距离或角度。10）增量尺寸（IncrementalDimension)／增量坐标值（IncrementalCoordinates）在一序列点的增量中，各点距前一点的距离或角度值。11）最小输人增量（LeastInputIncrement）在加工程序中可以输人的最小增量单位。12）命令增量（LeastcommandIncrement）从数值控制装置发出的命令坐标轴移动的最小增量单位。13）插补（InterPolation）在所需的路径或轮廓线上的两个已知点间根据某一数学函数（例如：直线，圆弧或高阶函数）确定其多个中间点的位置坐标值的运算过程。14）直线插补（LlneInterpolation）这是一种插补方式，在此方式中，两点间的插补沿着直线的点群来逼近，沿此直线控制刀具的运动。15）圆弧插补（Circula:Interpolation）这是一种插补方式，在此方式中，根据两端点间的插补数字信息，计算出逼近实际圆弧的点群，控制刀具沿这些点运动，加工出圆弧曲线。16）顺时针圆弧（ClockwiseArc）刀具参考点围绕轨迹中心，按负角度方向旋转所形成的轨迹．方向旋转所形成的轨迹．17）逆时针圆弧（CounterclockwiseArc）刀具参考点围绕轨迹中心，按正角度方向旋转所形成的轨迹。18）手工零件编程（ManualPartPrograrnmiog）手工进行零件加工程序的编制。19）计算机零件编程（CornputerPartprograrnrnlng）用计算机和适当的通用处理程序以及后置处理程序准备零件程序得到加工程序。20）绝对编程（AbsolutePrograrnming）用表示绝对尺寸的控制字第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页进行编程。21）增量编程（Incrementprogramming）用表示增量尺寸的控制字进行编程。22、22）宇符（Character）用于表示一组织或控制数据的一组元素符号。23）控制字符（ControlCharacter）出现于特定的信息文本中，表示某一控制功能的字符。24）地址（Address）一个控制字开始的字符或一组字符，用以辨认其后的数据。25）程序段格式（BlockFormat）字、字符和数据在一个程序段中的安排。26）指令码（InstructionCode)/机器码（MachineCode）计算机指令代码，机器语言，用来表示指令集中的指令的代码。27）程序号（ProgramNumber）以号码识别加工程序时，在每一程序的前端指定的编号28）程序名（PrograoName）以名称识别加工程序时，为每一程序指定的名称。29）指令方式（CommandMode）指令的工作方式。30）程序段（Block）程序中为了实现某种操作的一组指令的集合．31）零件程序（PartProgram）在自动加工中，为了使自动操作有效按某种语言或某种格式书写的顺序指令集。零件程序是写在输人介质上的加工程序，也可以是为计算机准备的输人，经处理后得到加工程序。32）加工程序（MachineProgram）在自动加工控制系统中，按自动控制语言和格式书写的顺序指令集。这些指令记录在适当的输人介...
