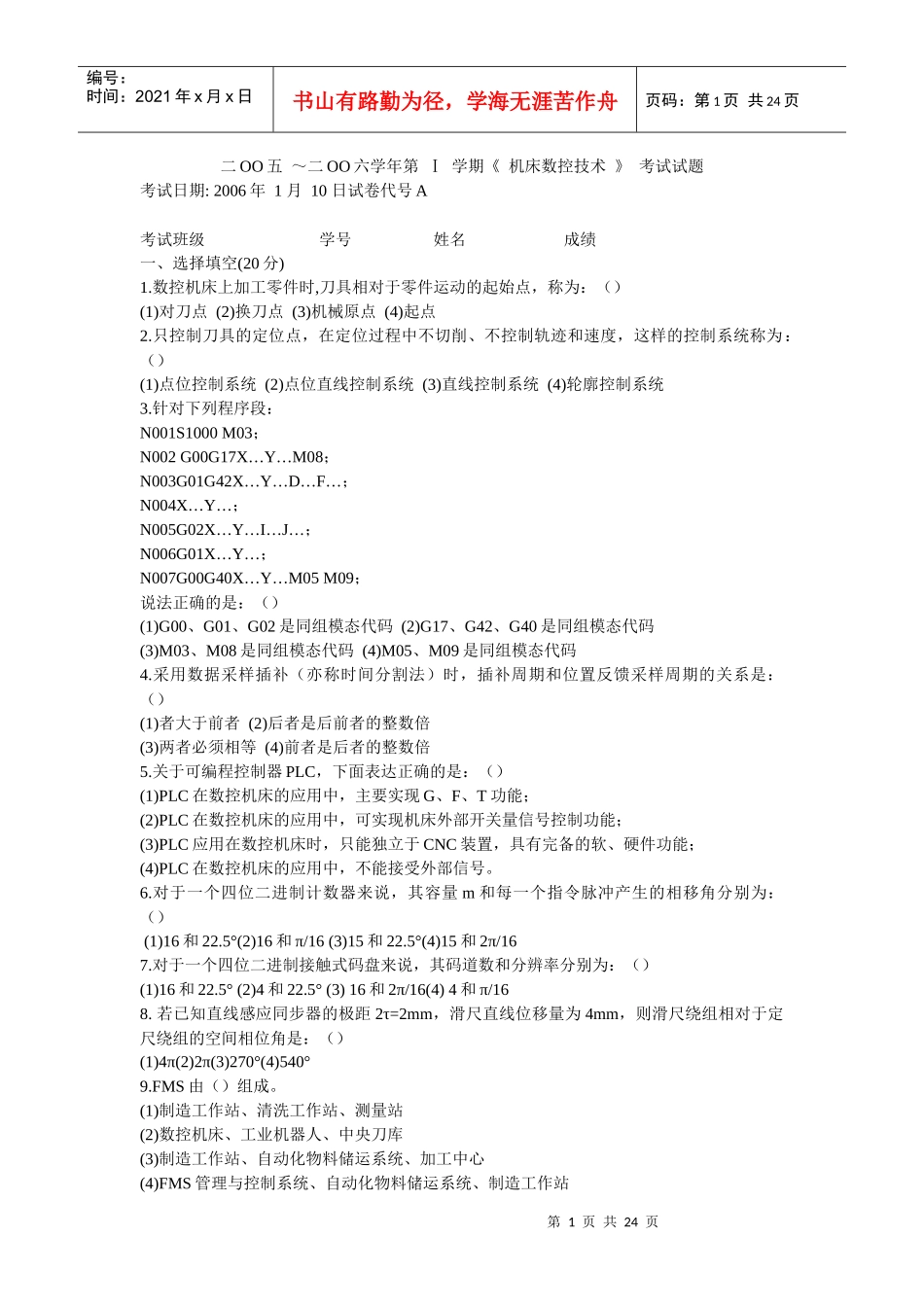

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页二OO五～二OO六学年第Ⅰ学期《机床数控技术》考试试题考试日期:2006年1月10日试卷代号A考试班级学号姓名成绩一、选择填空(20分)1.数控机床上加工零件时,刀具相对于零件运动的起始点，称为：（）(1)对刀点(2)换刀点(3)机械原点(4)起点2.只控制刀具的定位点，在定位过程中不切削、不控制轨迹和速度，这样的控制系统称为：（）(1)点位控制系统(2)点位直线控制系统(3)直线控制系统(4)轮廓控制系统3.针对下列程序段：N001S1000M03；N002G00G17X…Y…M08；N003G01G42X…Y…D…F…；N004X…Y…；N005G02X…Y…I…J…；N006G01X…Y…；N007G00G40X…Y…M05M09；说法正确的是：（）(1)G00、G01、G02是同组模态代码(2)G17、G42、G40是同组模态代码(3)M03、M08是同组模态代码(4)M05、M09是同组模态代码4.采用数据采样插补（亦称时间分割法）时，插补周期和位置反馈采样周期的关系是：（）(1)者大于前者(2)后者是后前者的整数倍(3)两者必须相等(4)前者是后者的整数倍5.关于可编程控制器PLC，下面表达正确的是：（）(1)PLC在数控机床的应用中，主要实现G、F、T功能；(2)PLC在数控机床的应用中，可实现机床外部开关量信号控制功能；(3)PLC应用在数控机床时，只能独立于CNC装置，具有完备的软、硬件功能；(4)PLC在数控机床的应用中，不能接受外部信号。6.对于一个四位二进制计数器来说，其容量m和每一个指令脉冲产生的相移角分别为：（）(1)16和22.5°(2)16和π/16(3)15和22.5°(4)15和2π/167.对于一个四位二进制接触式码盘来说，其码道数和分辨率分别为：（）(1)16和22.5°(2)4和22.5°(3)16和2π/16(4)4和π/168.若已知直线感应同步器的极距2τ=2mm，滑尺直线位移量为4mm，则滑尺绕组相对于定尺绕组的空间相位角是：（）(1)4π(2)2π(3)270°(4)540°9.FMS由（）组成。(1)制造工作站、清洗工作站、测量站(2)数控机床、工业机器人、中央刀库(3)制造工作站、自动化物料储运系统、加工中心(4)FMS管理与控制系统、自动化物料储运系统、制造工作站第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页10．PWM是脉冲宽度调制的缩写，PWM调速单元是指（）(1)晶闸管相控整流器速度控制单元(2)直流伺服电机及其速度检测单元(3)大功率晶体管斩波器速度控制单元(4)感应电动机变频调速系统11.数控机床上交流伺服电机的变频调速常采用（）方式。(1)交－直－交变频调速(2)交－交变频调速(3)直－交－直变频调速(4)直－直变频调速12.鉴相式伺服系统中采用（），鉴别两个输入信号的相位差和相位超前、滞后的关系。(1)鉴相器(2)基准脉冲发生器(3)分频器(4)伺服放大电路13.对于四相八拍的步进电机来说，功率放大电路有（）路。(1)4(2)8(3)1(4)1214.数控机床进给驱动系统（采用直流伺服电机）的调速常采用（）的调速方式。(1)调节电枢电压(2)调节磁通(3)调节电阻(4)变频调速15.CIMS是（）的简称。(1)现代集成制造系统(2)柔性制造系统(3)柔性制造单元(4)计算机数字控制系统16.伺服系统是一种以（）为控制对象的自动控制系统。(1)功率(2)机械位置或角度(3)加速度(4)速度17.步进电动机的转速主要取决于（）(1)电脉冲的总数(2)电流的大小(3)电脉冲的频率(4)电压的高低18．加工较大平面时，一般采用（）；加工空间曲面、模具型腔时多采用（）(1)立铣刀(2)键槽铣刀(3)面铣刀(4)模具铣刀19．CNC装置的软件包括（）。(1)译码、通信、诊断和显示功能(2)管理软件和控制软件(3)插补和刀具半径补偿功能(4)I/O处理、译码、位置控制功能二、简答题（30分）1.数控机床按伺服系统分类，分哪几类？简答各类的特点。（5分）2.何谓加工中心？为什么数控加工中心上需要主轴准停装置？（5分）3.说明左移规格化的含义。（5分）4.简述光栅的组成,并简要说明莫尔条纹的作用。若已知光栅栅距d=0.01mm及莫尔条纹的宽度w=5mm，则莫尔条纹的放大倍数是多少？（5分）5．采用弦线逼近非圆曲线时，主要有哪几种节点计算方法？写出其中一种的计算步骤。（5分）6．什么是电主轴？有哪几部分组成？（5分）三、插补计算...
