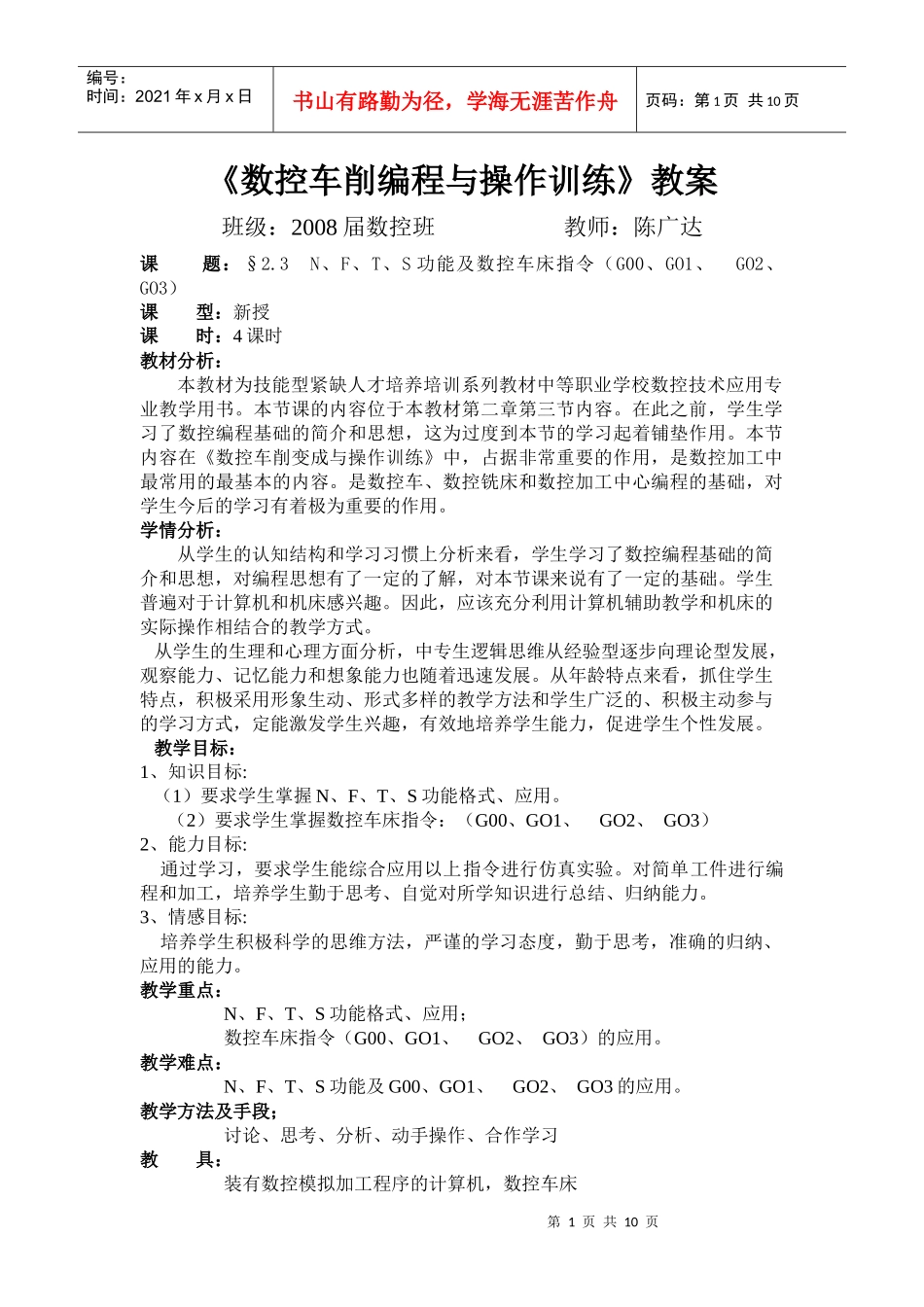

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《数控车削编程与操作训练》教案班级：2008届数控班教师：陈广达课题：§2.3N、F、T、S功能及数控车床指令（G00、GO1、GO2、GO3）课型：新授课时：4课时教材分析：本教材为技能型紧缺人才培养培训系列教材中等职业学校数控技术应用专业教学用书。本节课的内容位于本教材第二章第三节内容。在此之前，学生学习了数控编程基础的简介和思想，这为过度到本节的学习起着铺垫作用。本节内容在《数控车削变成与操作训练》中，占据非常重要的作用，是数控加工中最常用的最基本的内容。是数控车、数控铣床和数控加工中心编程的基础，对学生今后的学习有着极为重要的作用。学情分析：从学生的认知结构和学习习惯上分析来看，学生学习了数控编程基础的简介和思想，对编程思想有了一定的了解，对本节课来说有了一定的基础。学生普遍对于计算机和机床感兴趣。因此，应该充分利用计算机辅助教学和机床的实际操作相结合的教学方式。从学生的生理和心理方面分析，中专生逻辑思维从经验型逐步向理论型发展，观察能力、记忆能力和想象能力也随着迅速发展。从年龄特点来看，抓住学生特点，积极采用形象生动、形式多样的教学方法和学生广泛的、积极主动参与的学习方式，定能激发学生兴趣，有效地培养学生能力，促进学生个性发展。教学目标：1、知识目标:（1）要求学生掌握N、F、T、S功能格式、应用。（2）要求学生掌握数控车床指令：（G00、GO1、GO2、GO3）2、能力目标:通过学习，要求学生能综合应用以上指令进行仿真实验。对简单工件进行编程和加工，培养学生勤于思考、自觉对所学知识进行总结、归纳能力。3、情感目标:培养学生积极科学的思维方法，严谨的学习态度，勤于思考，准确的归纳、应用的能力。教学重点：N、F、T、S功能格式、应用；数控车床指令（G00、GO1、GO2、GO3）的应用。教学难点：N、F、T、S功能及G00、GO1、GO2、GO3的应用。教学方法及手段；讨论、思考、分析、动手操作、合作学习教具：装有数控模拟加工程序的计算机，数控车床第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页教学过程：一、导入：通过前面的学习，我们已经对数控编程有了比较简单的了解，也知道了数控机床执行指令的过程，在本节可我们将一起来讨论数控编程中最基本的指令的应用。今天我们主要先学习N、F、T、S功能及数控车床指令（G00、GO1、GO2、GO3）的格式和应用。二、新授内容：〈一〉、N、F、T、S功能1.N功能程序段号是用地址N和后面的四位数字来表示的，通常是按顺序在每个程序段前加上编号（顺序号），但也可以只在需要的地方编号。2.F功能进给功能是表示进给速度，进给速度是用字母F和其后面的若干位数字来表示的。（1）每分钟进给（G98）系统在执行了一条含有G98的程序段后，在遇到F指令时便认为F所指定的进给速度单位为mm/min。如：F100即为100mm/min。G98F_G98被执行一次后，系统将保持G98状态，即使断电也不受影响，直至系统执行了含有G99的程序段，G98便被取消，而G99将发生作用。（2）每转进给（G99）若系统处于G99状态，则F所指定的进给速度单位为mm/r。如：F0.1即为0.1mm/r。G99F_要取消G99状态，必须重新制定G98。系统默认G99。3.T功能刀具功能是表示换刀功能，根据加工需要在某些程序段指令进行选刀和换刀。刀具功能是用字母T和其后的四位数字表示。(1)、前两位为刀具号；（2）、后两位为刀具补偿号。每次刀具加工结束后必须取消其刀具补偿。输入格式：T××××（后两位）刀具补偿号（前两位）刀具序号注：1）刀具的序号与刀盘上的刀位号相对应；2）刀具补偿包括几何形状补偿和磨损补偿；3）刀具序号和刀具补偿序号不必相同，但为了方便尽量一致；4）取消刀具补偿：T00。4.S功能主轴功能主要是表示主轴转速或线速度，主轴功能是用字母S和其后面的数字表示的。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（1）恒线速度控制（G96）G96是执行恒线速度控制的指令。系统执行G96指令后，便认为用S指定的数...
