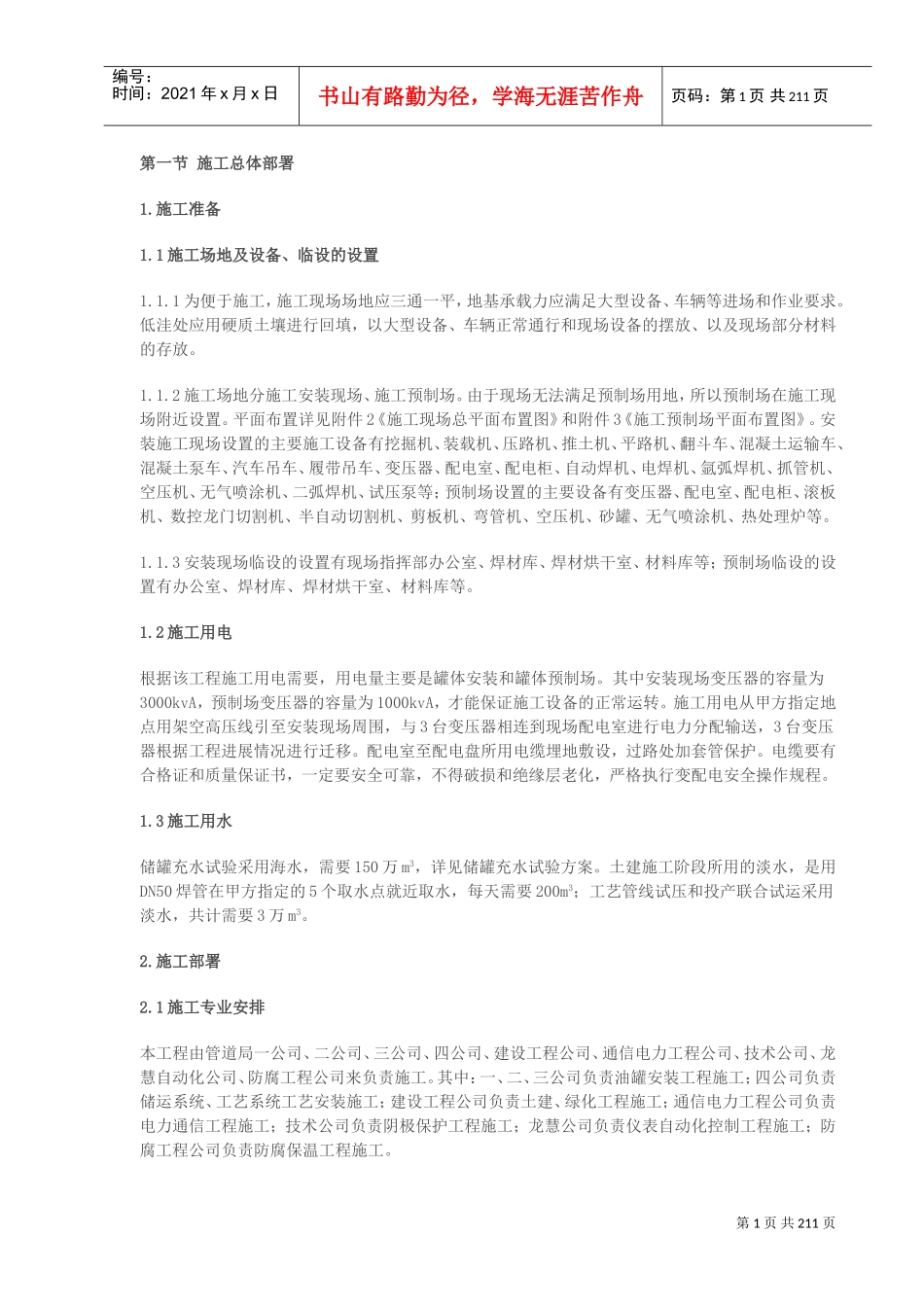

第1页共211页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共211页第一节施工总体部署1.施工准备1.1施工场地及设备、临设的设置1.1.1为便于施工，施工现场场地应三通一平，地基承载力应满足大型设备、车辆等进场和作业要求。低洼处应用硬质土壤进行回填，以大型设备、车辆正常通行和现场设备的摆放、以及现场部分材料的存放。1.1.2施工场地分施工安装现场、施工预制场。由于现场无法满足预制场用地，所以预制场在施工现场附近设置。平面布置详见附件2《施工现场总平面布置图》和附件3《施工预制场平面布置图》。安装施工现场设置的主要施工设备有挖掘机、装载机、压路机、推土机、平路机、翻斗车、混凝土运输车、混凝土泵车、汽车吊车、履带吊车、变压器、配电室、配电柜、自动焊机、电焊机、氩弧焊机、抓管机、空压机、无气喷涂机、二弧焊机、试压泵等；预制场设置的主要设备有变压器、配电室、配电柜、滚板机、数控龙门切割机、半自动切割机、剪板机、弯管机、空压机、砂罐、无气喷涂机、热处理炉等。1.1.3安装现场临设的设置有现场指挥部办公室、焊材库、焊材烘干室、材料库等；预制场临设的设置有办公室、焊材库、焊材烘干室、材料库等。1.2施工用电根据该工程施工用电需要，用电量主要是罐体安装和罐体预制场。其中安装现场变压器的容量为3000kvA，预制场变压器的容量为1000kvA，才能保证施工设备的正常运转。施工用电从甲方指定地点用架空高压线引至安装现场周围，与3台变压器相连到现场配电室进行电力分配输送，3台变压器根据工程进展情况进行迁移。配电室至配电盘所用电缆埋地敷设，过路处加套管保护。电缆要有合格证和质量保证书，一定要安全可靠，不得破损和绝缘层老化，严格执行变配电安全操作规程。1.3施工用水储罐充水试验采用海水，需要150万m3，详见储罐充水试验方案。土建施工阶段所用的淡水，是用DN50焊管在甲方指定的5个取水点就近取水，每天需要200m3；工艺管线试压和投产联合试运采用淡水，共计需要3万m3。2.施工部署2.1施工专业安排本工程由管道局一公司、二公司、三公司、四公司、建设工程公司、通信电力工程公司、技术公司、龙慧自动化公司、防腐工程公司来负责施工。其中：一、二、三公司负责油罐安装工程施工；四公司负责储运系统、工艺系统工艺安装施工；建设工程公司负责土建、绿化工程施工；通信电力工程公司负责电力通信工程施工；技术公司负责阴极保护工程施工；龙慧公司负责仪表自动化控制工程施工；防腐工程公司负责防腐保温工程施工。第2页共211页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共211页2.2施工顺序安排依据现场场地竖向及场平进展情况，油罐区施工分为三个阶段进行施工，第一阶段为1#、2#罐组施工；第二阶段为3#罐组施工；第三阶段为4#、5#罐组施工。油罐区按专业顺序进行施工为油罐基础施工（含阴保）；油罐主体安装（含防腐、充水试验、无损检测）；管网管墩施工；罐区管网安装（含防腐、试压、无损检测）；电力仪表自控电缆的敷设、仪表安装及系统调试；罐区碎石铺设及防火堤施工。其他区域的施工顺序为油品装卸区、辅助生产区、行政管理区的建筑物、构筑物、围墙等的土建施工；油品装卸区、辅助生产区的设备工艺安装及电器仪表自控设备安装；库区内管网管墩、泡沫站、消防阀室、围墙和大门的土建施工；库区内工艺管线、消防管线、泡沫站、消防阀室的安装；库区及行政管理区的场平、道路、绿化等施工。2.3施工主要实物量分工2.3.1土建施工组建8个施工处，包括6个土建施工处，1个土石方处，1个绿化处，每个施工处在所承担的工作范围内展开流水、交叉作业施工。第一、二、三、四、五、六土建施工处首先从1#、2#罐组的罐基础施工，接着在业主要求的开工时间内对3#、4#、5#罐组罐基础施工，土石方处配合进行基槽开挖。2.3.2油罐预制、安装管道局下属三个分公司各有3个储罐安装处，其中各有一个处负责预制、二个处负责油罐安装，组成3个预制处、6个安装处负责油罐预制、安装施工。2.3.3管网及设备安装安排两个工艺安装处和一个消防安装处负责施工，其中工艺安装两个处负责储运系统库内...
