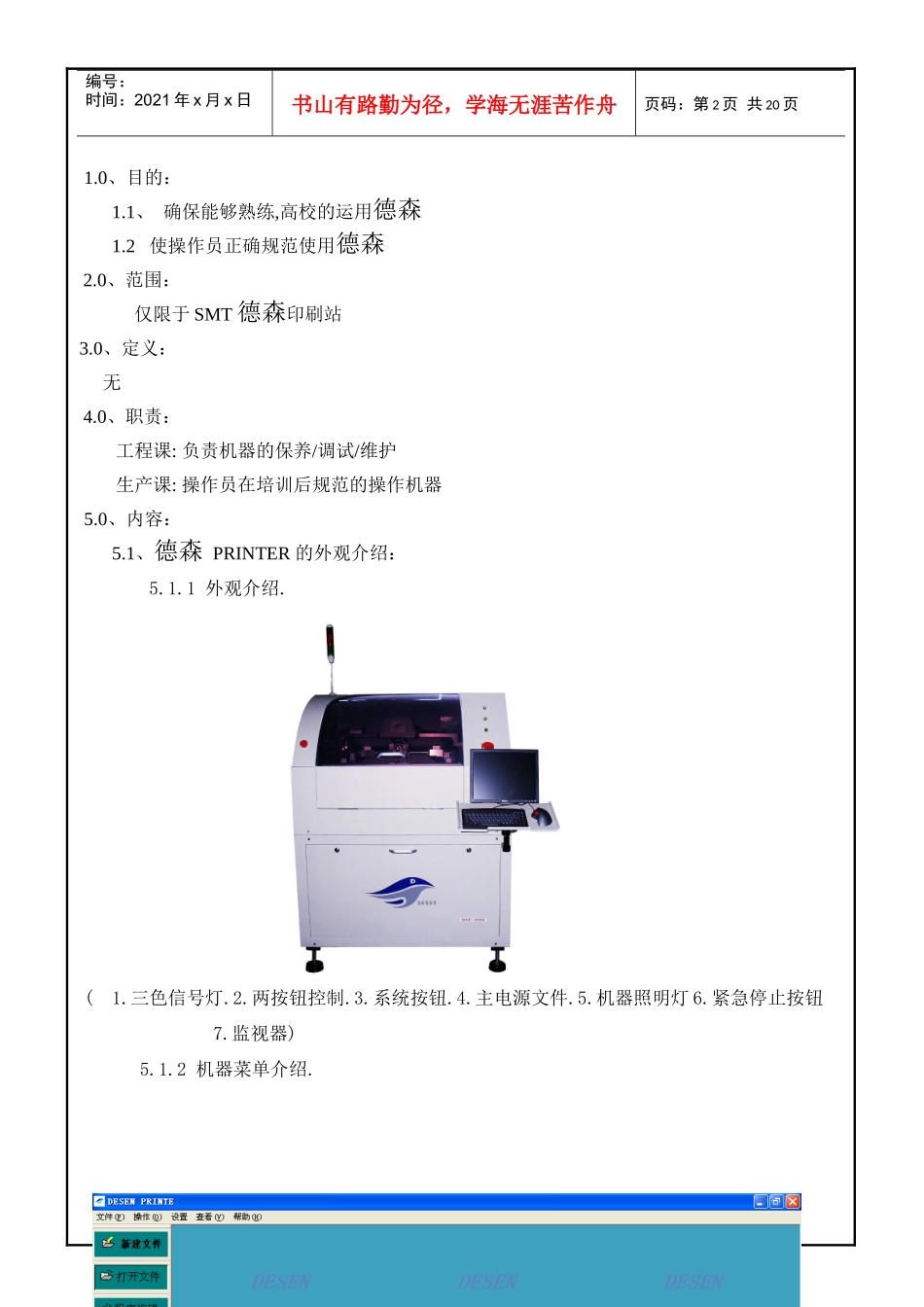

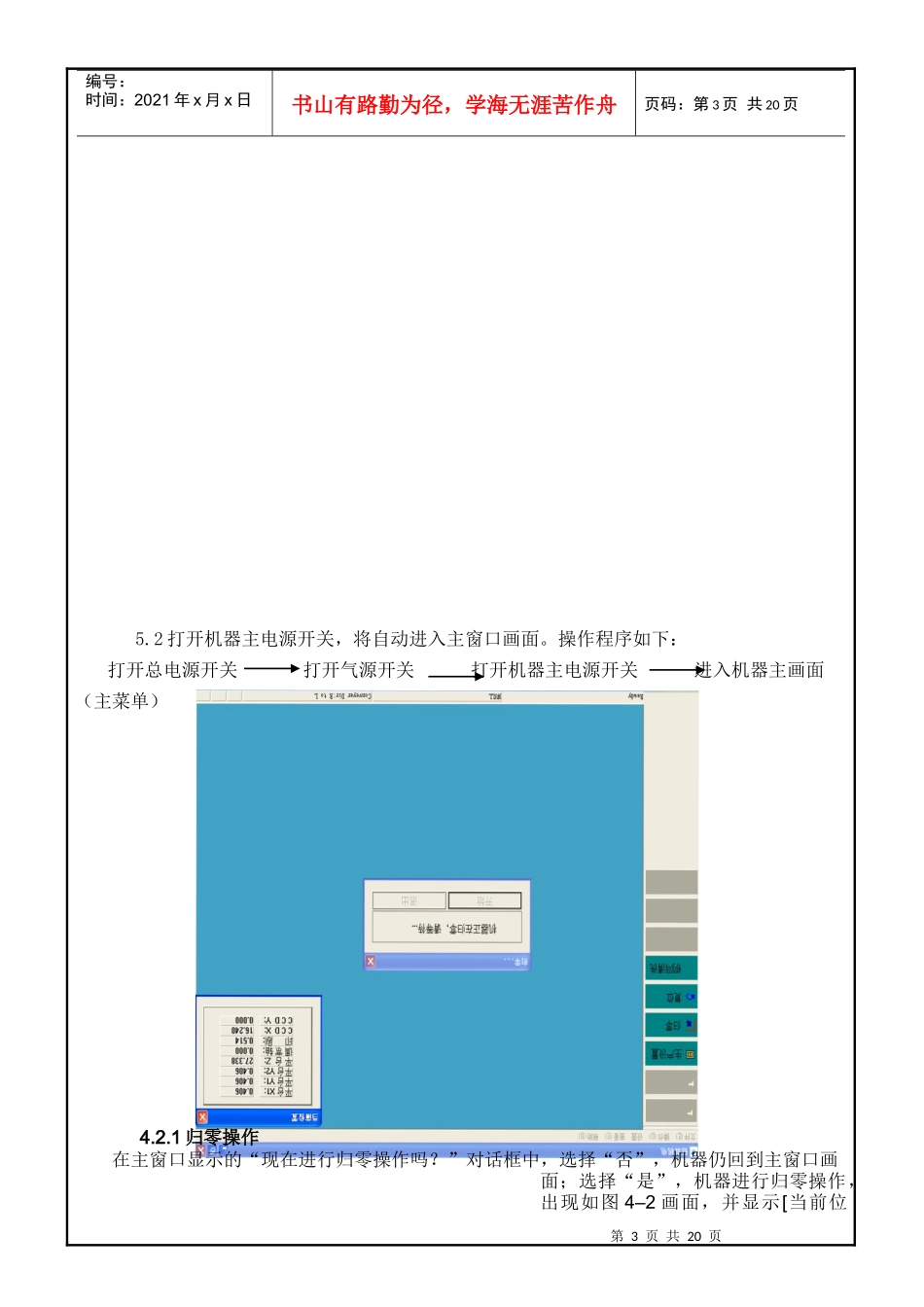

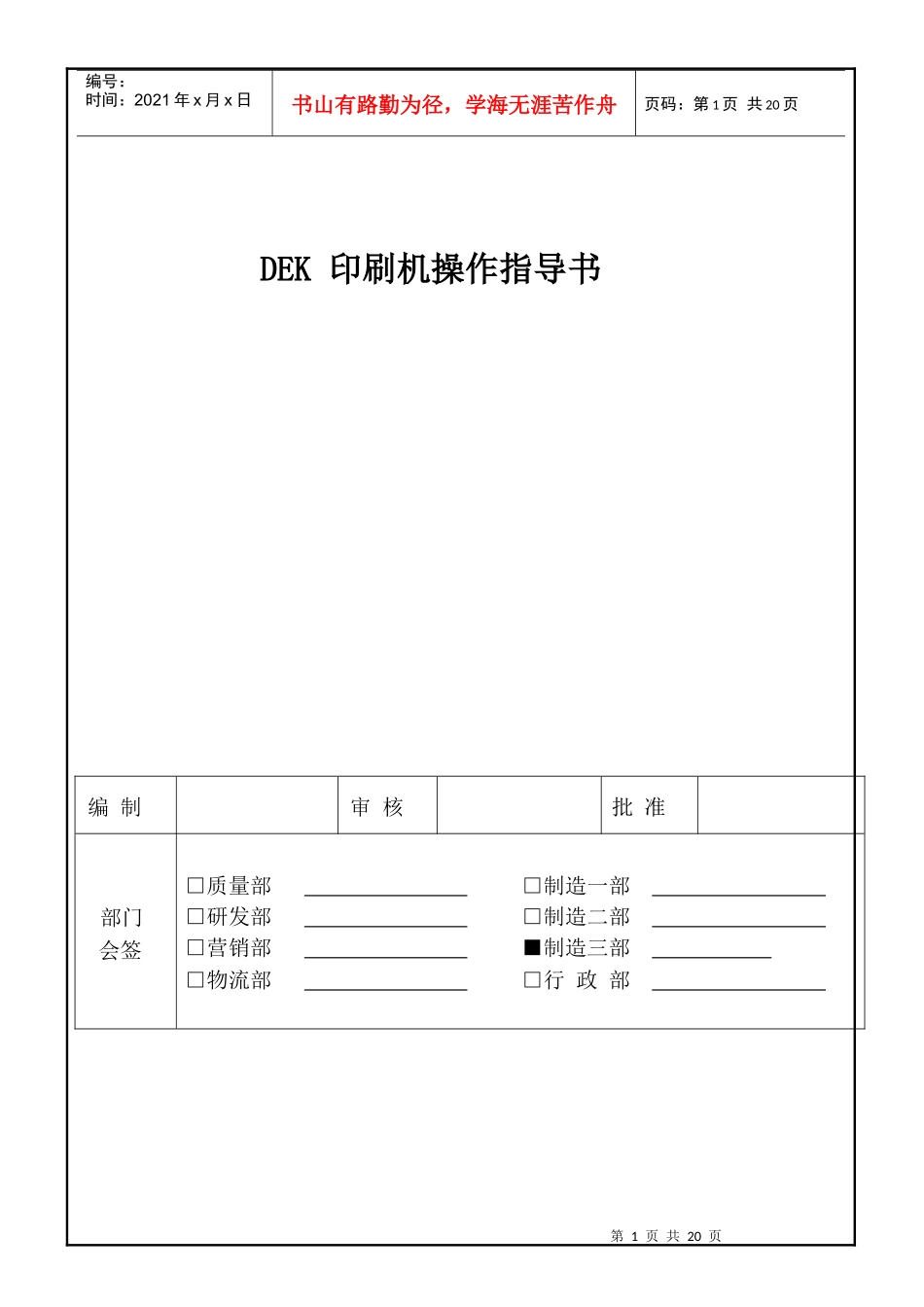

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页DEK印刷机操作指导书编制审核批准部门会签□质量部□制造一部□研发部□制造二部□营销部■制造三部□物流部□行政部第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页1.0、目的：1.1、确保能够熟练,高校的运用德森1.2使操作员正确规范使用德森2.0、范围：仅限于SMT德森印刷站3.0、定义：无4.0、职责：工程课:负责机器的保养/调试/维护生产课:操作员在培训后规范的操作机器5.0、内容：5.1、德森PRINTER的外观介绍：5.1.1外观介绍.(1.三色信号灯.2.两按钮控制.3.系统按钮.4.主电源文件.5.机器照明灯6.紧急停止按钮7.监视器)5.1.2机器菜单介绍.第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页5.2打开机器主电源开关，将自动进入主窗口画面。操作程序如下：打开总电源开关打开气源开关打开机器主电源开关进入机器主画面（主菜单）4.2.1归零操作在主窗口显示的“现在进行归零操作吗？”对话框中，选择“否”，机器仍回到主窗口画面；选择“是”，机器进行归零操作，出现如图4–2画面，并显示[当前位第四章操作系统说第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页置]对话框，显示各运动轴当前的坐标值：4.2.2主菜单栏如图4–3所示、主菜单包含[文件]、[操作]、[设置]、[查看]、[帮助]所有的控制命令。4-3主菜单栏4-3主菜4-3主菜单栏图单击主菜单中的每一项均有下拉菜单出现，如单击[文件]，出现下拉菜单，可以进行文件[新建]、[打开]、[保存]、[保存为]、[退出]等项操作，如图4–4所示。选择“新建”按钮，输入密码后再输入新建文件目录名（Prj文件形式），在以后的操作中所有设置即保存在此文件名下。图4-4〈档〉下拉菜单单击主菜单中的[操作]，出现下拉菜单，可以进行[开始生产]、[停止生产]、[I/O检测]、[归零操作]、[过板]、[复位]、[联机工作]、[产量清零]、[生产设置]、[刮刀后退][刮刀前进][运动测试][机器参数]等项操作，如图4–5所示。图4-7〈查看〉下拉菜单单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单，可对本机器的[操作说明]，[故障查询]及公司简介[关于第四章操作系统说第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页DESEN]等项目进行阅读，如图4–8所示。.2.3主工具栏如图4–9所示：主工具栏包含[新建文件][打开程序][程序编辑][生产设置][归零][复位][钢网清洗][手动清洗][开始生产][停止生产]等控制按钮。4.3系统退出退出DESEN操作系统。操作步骤如下：1.在主窗口画面单击[文件/退出]，或单击主窗口右上角[×]图示，显示[退出]对话框。如图4–10所示：图4-10〈退出〉对话框2.在“请确认是否要退出Printer系统”的提问下，单击[否（N）]，仍回到主窗口画面；单击[是（Y）]退出Printer系统并关闭计算机。3.关机操作程序如下所示：退出机器主画面（主菜单）关闭气源开关关闭总电源开关4.4主菜单栏使用说明4.4.1[打开]其作用是打开已保存的印刷生产数据文件，操作步骤如下：1.单击[文件/打开]按钮，显示“打开”对话框，如图4–11所示。第四章操作系统第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页图4-11文件〈打开〉对话框2.用鼠标选择所要的文件夹位置和其中的Pri文件类型。3.单击对话框中的[打开]按钮，打开文件；单击[取消]按钮，退回到主窗口。4.4.2[保存]其作用是保存印刷机印刷参数设置档，以便下次操作时调用。操作步骤如下：1.单击菜单栏上[另存为]按钮，显示“创建新目录”对话框，如图4–12所示。图4-12〈创建新目录〉对话框2.用鼠标点击滚动条，选择要存放的文件位置和文件类型。3.在“文件名”栏目中键入要存放的文件名。4.单击对话框中的[保存]按钮，保存文件；单击[取消]按钮，退回到主窗口。4.4.3[I/O检测]作用是对所有控制系统输入点、输出点进行检测...
