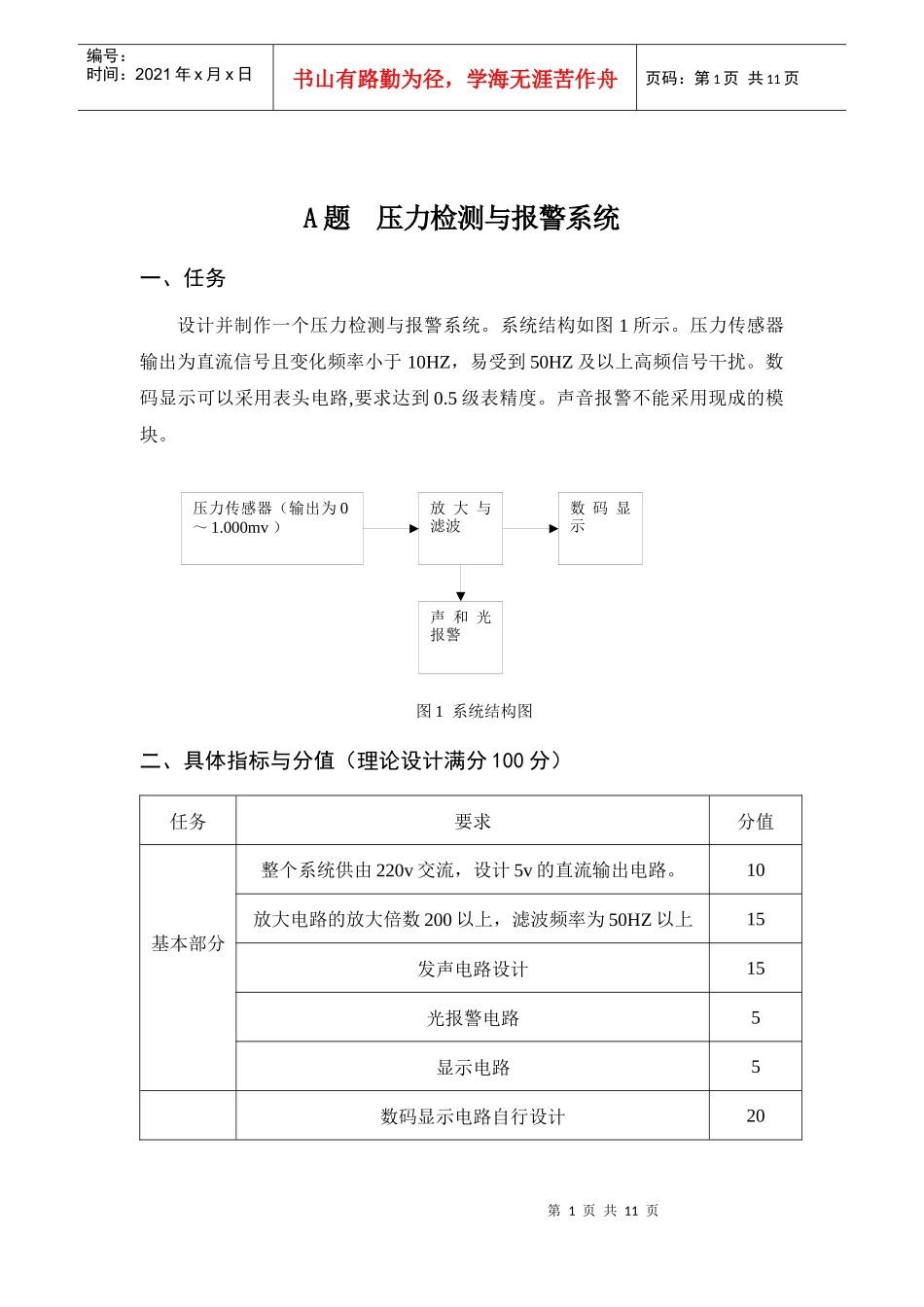

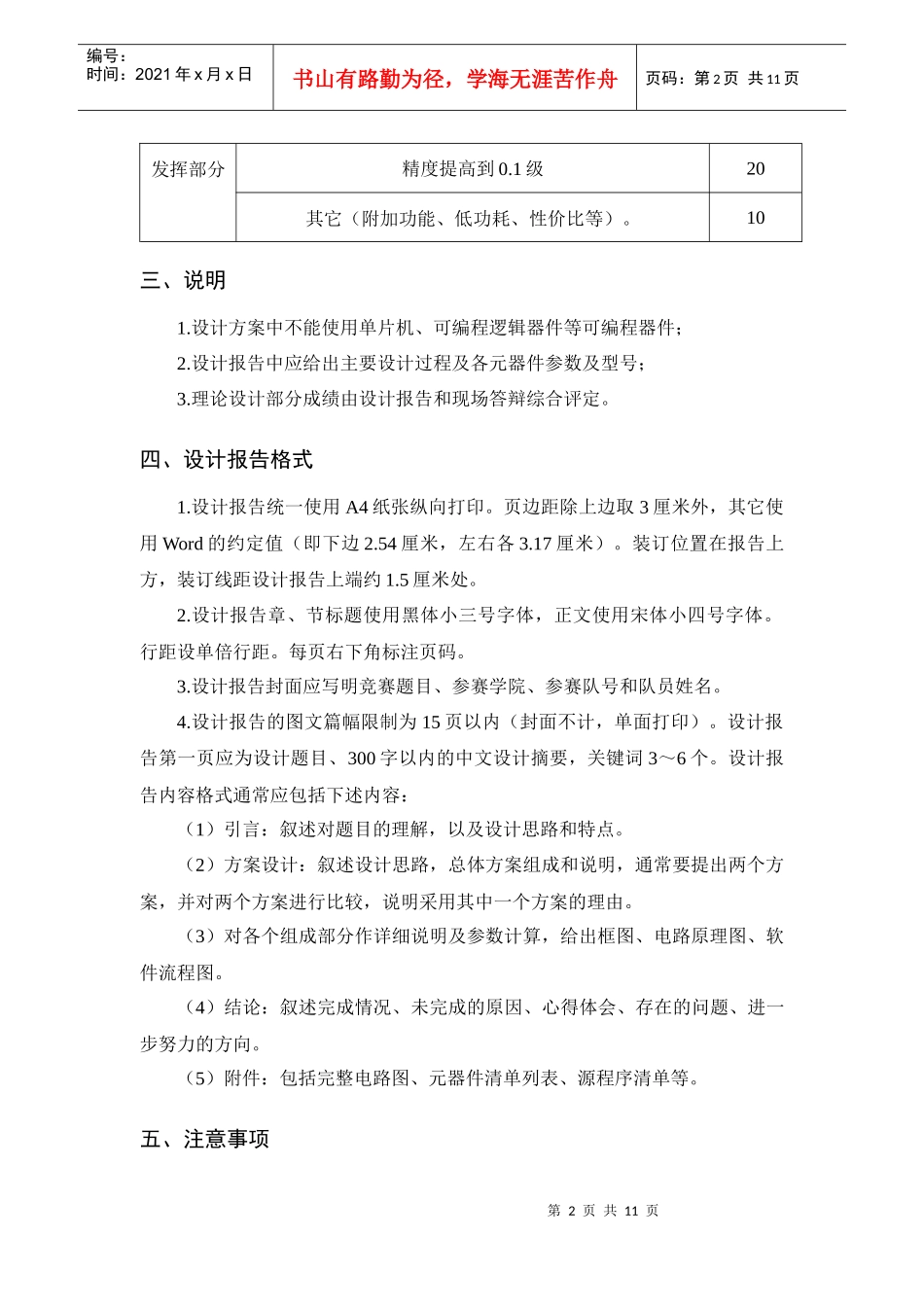

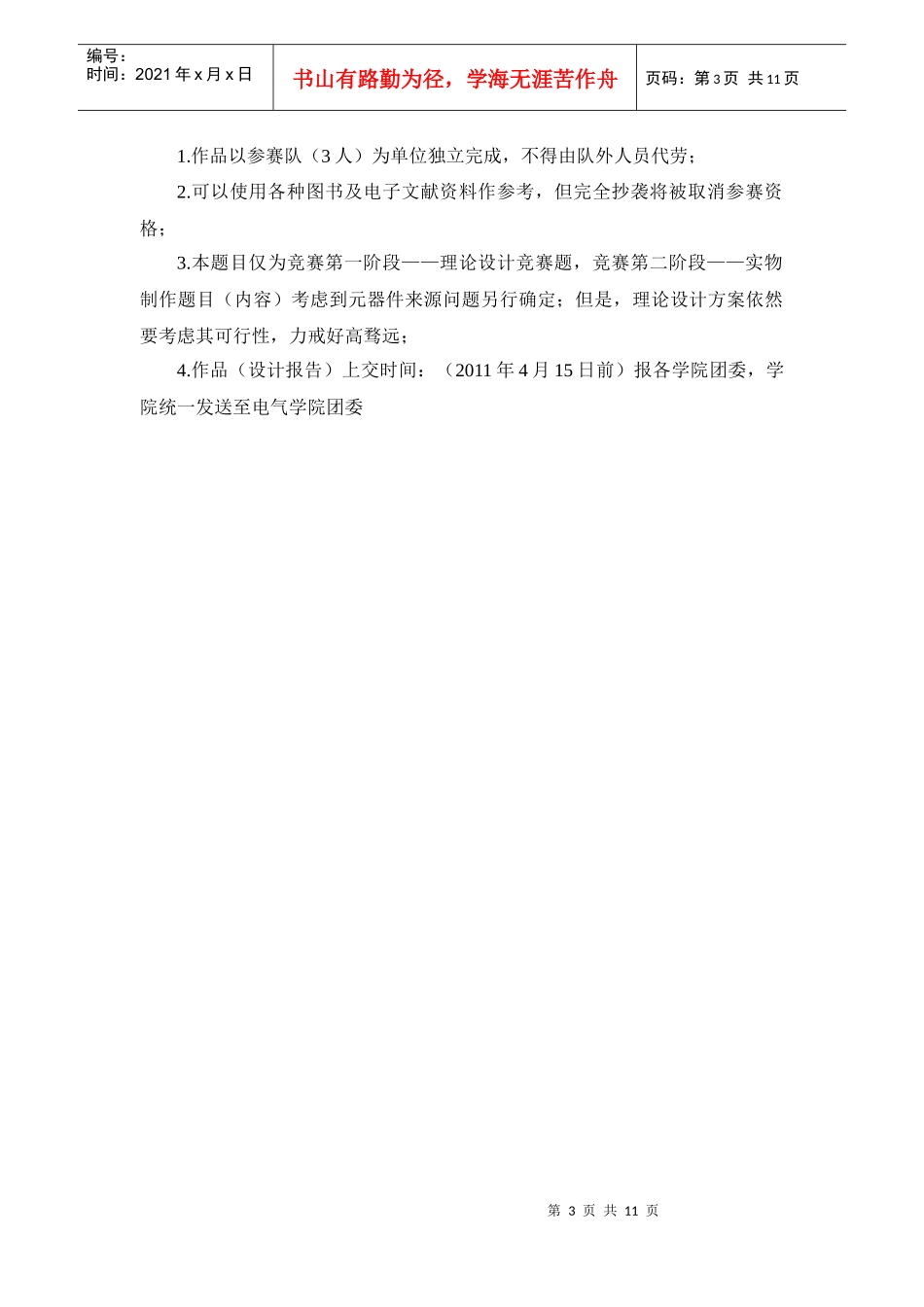

第1页共11页压力传感器（输出为0～1.000mv）放大与滤波数码显示声和光报警编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页A题压力检测与报警系统一、任务设计并制作一个压力检测与报警系统。系统结构如图1所示。压力传感器输出为直流信号且变化频率小于10HZ，易受到50HZ及以上高频信号干扰。数码显示可以采用表头电路,要求达到0.5级表精度。声音报警不能采用现成的模块。图1系统结构图二、具体指标与分值（理论设计满分100分）任务要求分值基本部分整个系统供由220v交流，设计5v的直流输出电路。10放大电路的放大倍数200以上，滤波频率为50HZ以上15发声电路设计15光报警电路5显示电路5数码显示电路自行设计20第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页发挥部分精度提高到0.1级20其它（附加功能、低功耗、性价比等）。10三、说明1.设计方案中不能使用单片机、可编程逻辑器件等可编程器件；2.设计报告中应给出主要设计过程及各元器件参数及型号；3.理论设计部分成绩由设计报告和现场答辩综合评定。四、设计报告格式1.设计报告统一使用A4纸张纵向打印。页边距除上边取3厘米外，其它使用Word的约定值（即下边2.54厘米，左右各3.17厘米）。装订位置在报告上方，装订线距设计报告上端约1.5厘米处。2.设计报告章、节标题使用黑体小三号字体，正文使用宋体小四号字体。行距设单倍行距。每页右下角标注页码。3.设计报告封面应写明竞赛题目、参赛学院、参赛队号和队员姓名。4.设计报告的图文篇幅限制为15页以内（封面不计，单面打印）。设计报告第一页应为设计题目、300字以内的中文设计摘要，关键词3～6个。设计报告内容格式通常应包括下述内容：（1）引言：叙述对题目的理解，以及设计思路和特点。（2）方案设计：叙述设计思路，总体方案组成和说明，通常要提出两个方案，并对两个方案进行比较，说明采用其中一个方案的理由。（3）对各个组成部分作详细说明及参数计算，给出框图、电路原理图、软件流程图。（4）结论：叙述完成情况、未完成的原因、心得体会、存在的问题、进一步努力的方向。（5）附件：包括完整电路图、元器件清单列表、源程序清单等。五、注意事项第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.作品以参赛队（3人）为单位独立完成，不得由队外人员代劳；2.可以使用各种图书及电子文献资料作参考，但完全抄袭将被取消参赛资格；3.本题目仅为竞赛第一阶段——理论设计竞赛题，竞赛第二阶段——实物制作题目（内容）考虑到元器件来源问题另行确定；但是，理论设计方案依然要考虑其可行性，力戒好高骛远；4.作品（设计报告）上交时间：（2011年4月15日前）报各学院团委，学院统一发送至电气学院团委数字显示信号源图2频率测量仪频率测试仪第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页B题信号频率测量仪一、任务设计并制作一个信号频率测量仪，示意图如图2如示。二、具体指标与分值（理论设计满分100分）任务要求分值基本部分自制被测信号源，可以输出正弦波、方波、三角波50频率测量范围：1kHz～100kHz，测量误差≤1%具有十进制数字显示功能发挥部分扩展频率测量范围：1Hz～1MHz，测量误差≤0.1%20具有周期测量功能20其它有益附加功能10三、说明1.设计方案中不能使用单片机、可编程逻辑器件等可编程器件；第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页2.设计报告中应给出主要设计过程及各元器件参数及型号；3.理论设计部分成绩由设计报告和现场答辩综合评定。四、设计报告格式1.设计报告统一使用A4纸张纵向打印。页边距除上边取3厘米外，其它使用Word的约定值（即下边2.54厘米，左右各3.17厘米）。装订位置在报告上方，装订线距设计报告上端约1.5厘米处。2.设计报告章、节标题使用黑体小三号字体，正文使用宋体小四号字体。行距设单倍行距。每页右下角标注页码。3.设计报告封面应写明竞赛题目、参赛学院、参赛队号和队员姓名。4...
