单片机控制电子琴论坛制作过程[1]VIP免费

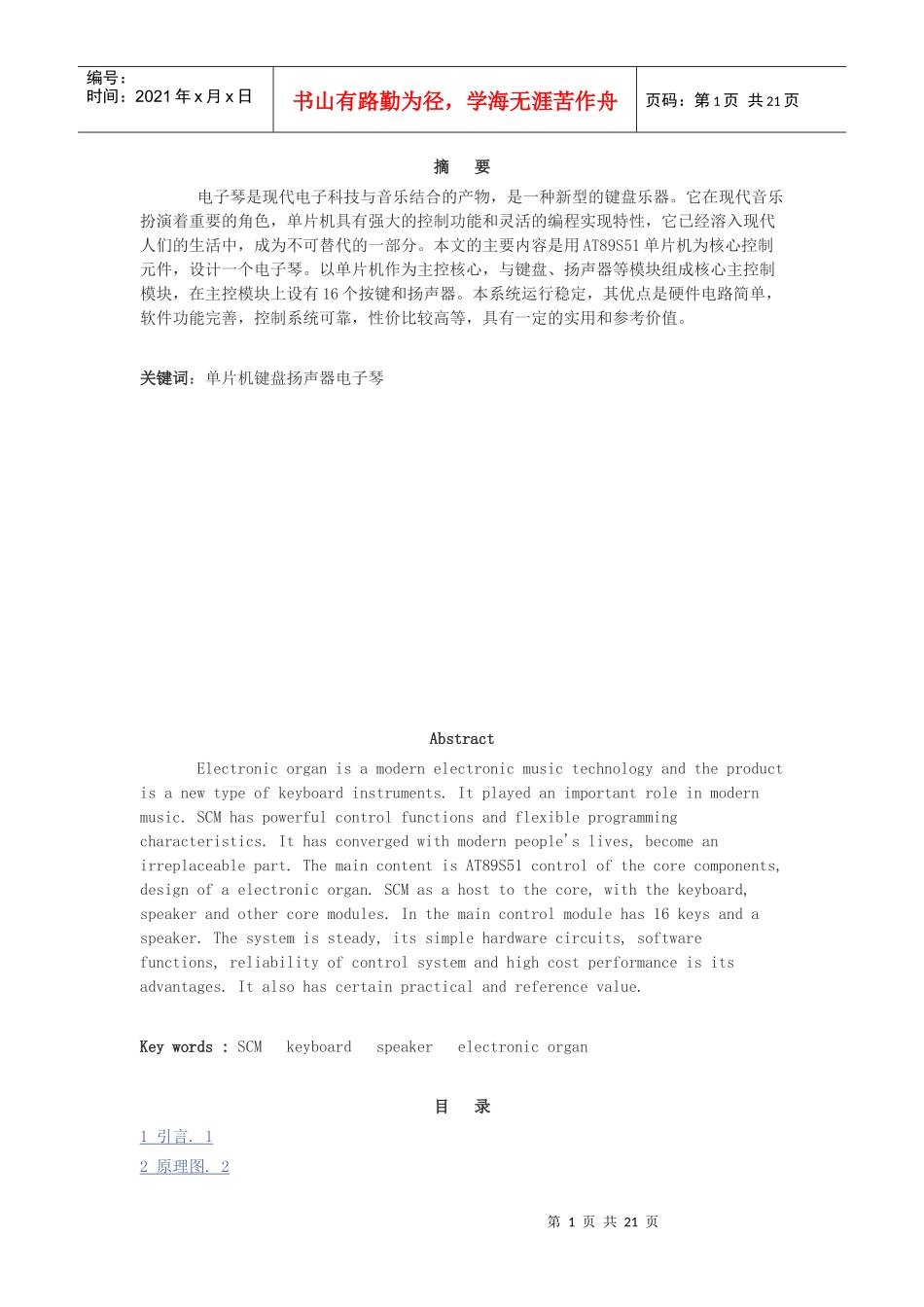

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页摘要电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S51单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。本系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠，性价比较高等，具有一定的实用和参考价值。关键词：单片机键盘扬声器电子琴AbstractElectronicorganisamodernelectronicmusictechnologyandtheproductisanewtypeofkeyboardinstruments.Itplayedanimportantroleinmodernmusic.SCMhaspowerfulcontrolfunctionsandflexibleprogrammingcharacteristics.Ithasconvergedwithmodernpeople'slives,becomeanirreplaceablepart.ThemaincontentisAT89S51controlofthecorecomponents,designofaelectronicorgan.SCMasahosttothecore,withthekeyboard,speakerandothercoremodules.Inthemaincontrolmodulehas16keysandaspeaker.Thesystemissteady,itssimplehardwarecircuits,softwarefunctions,reliabilityofcontrolsystemandhighcostperformanceisitsadvantages.Italsohascertainpracticalandreferencevalue.Keywords:SCMkeyboardspeakerelectronicorgan目录1引言.12原理图.2第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页2.1系统板硬件连线.33主要芯片简介.43.1AT89S51简介.43.1.1主要功能特性.53.1.2引脚功能.53.2LM386.63.2.1LM386内部电路及特性.73.2.2LM386的引脚图.84模块原理.114.14X4行列式键盘识别.114.1.1系统板上硬件连线设计.124.1.2程序设计要求.134.1.3键盘识别程序框图.134.2触摸式模块的实现原理.154.3.1单片机产生音乐原理.174.3.2音乐产生原理程序图.185.PCB电路板图.206汇编程序.227结束语.34致谢.32参考文献.331引言单片微型计算机是大规模集成电路技术发展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S51单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。2原理图第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页图2-1电子琴电路图第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页图2-2触摸式电器开关电路2.1系统板硬件连线系统板硬件连线如图2-1所示，发生模块，键盘模块，及触摸模块连接如下1.把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPKIN端口上；2.把“单片机系统“区...
