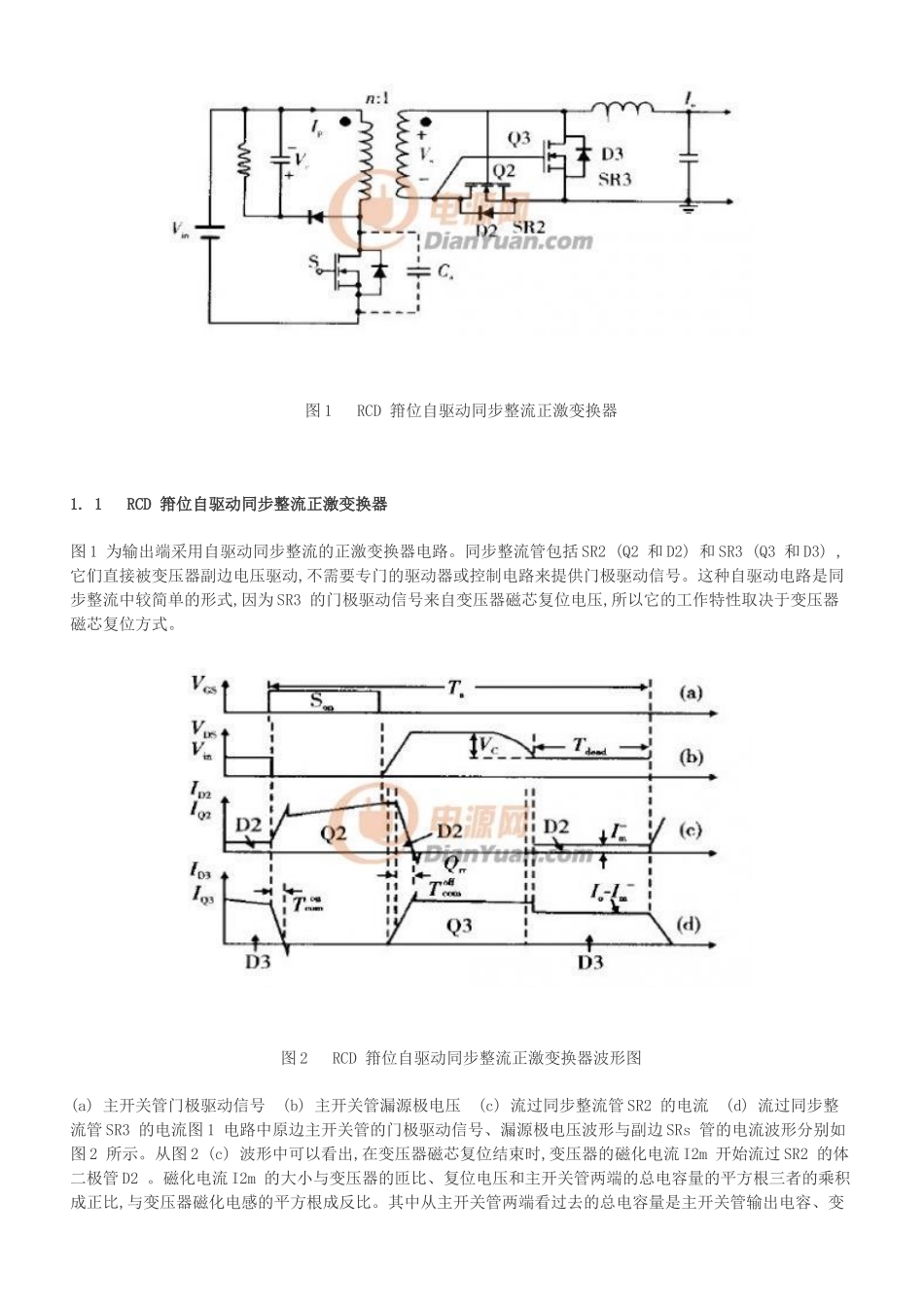

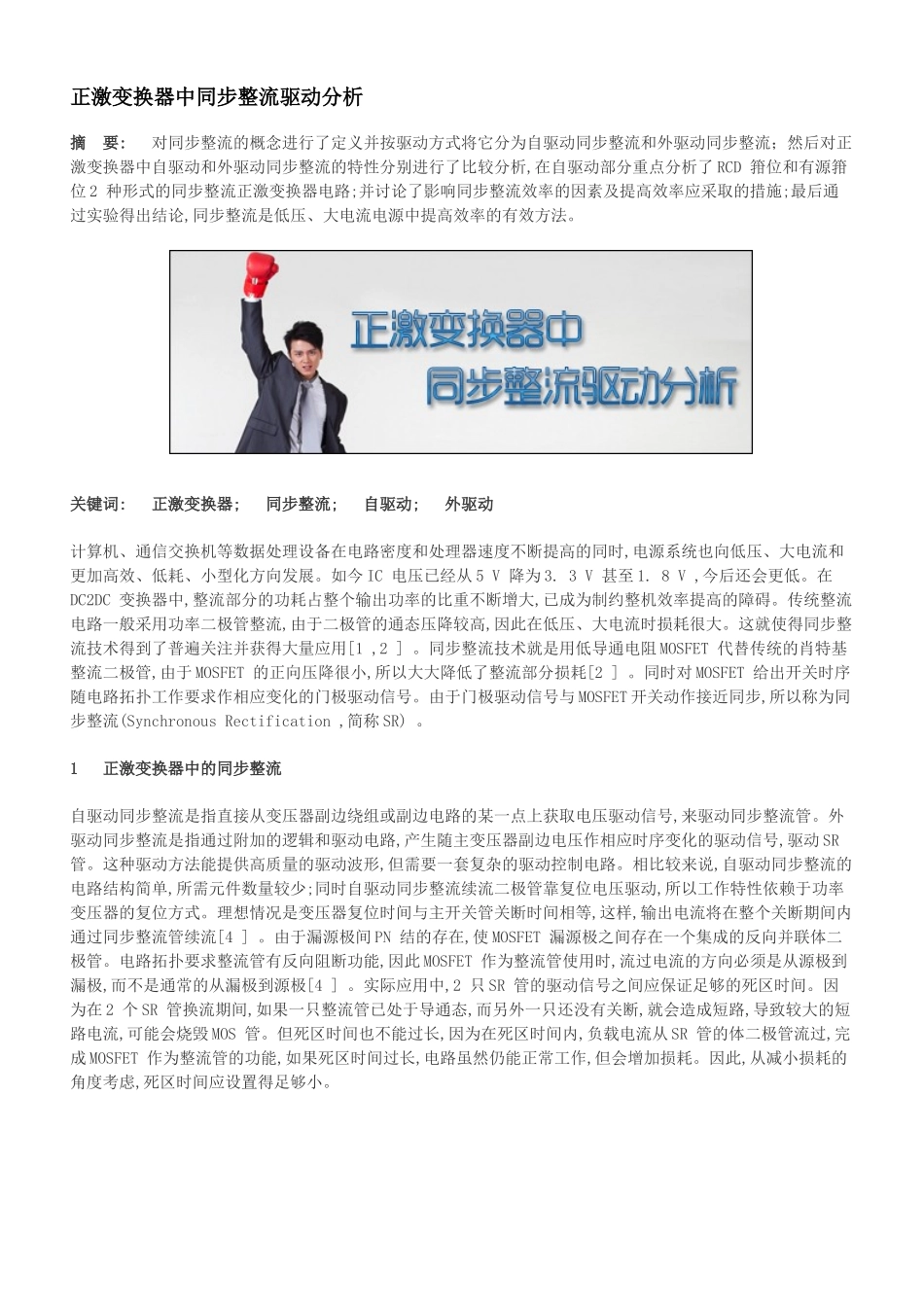

正激变换器中同步整流驱动分析摘要:对同步整流的概念进行了定义并按驱动方式将它分为自驱动同步整流和外驱动同步整流；然后对正激变换器中自驱动和外驱动同步整流的特性分别进行了比较分析,在自驱动部分重点分析了RCD箝位和有源箝位2种形式的同步整流正激变换器电路;并讨论了影响同步整流效率的因素及提高效率应采取的措施;最后通过实验得出结论,同步整流是低压、大电流电源中提高效率的有效方法。关键词:正激变换器;同步整流;自驱动;外驱动计算机、通信交换机等数据处理设备在电路密度和处理器速度不断提高的同时,电源系统也向低压、大电流和更加高效、低耗、小型化方向发展。如今IC电压已经从5V降为3.3V甚至1.8V,今后还会更低。在DC2DC变换器中,整流部分的功耗占整个输出功率的比重不断增大,已成为制约整机效率提高的障碍。传统整流电路一般采用功率二极管整流,由于二极管的通态压降较高,因此在低压、大电流时损耗很大。这就使得同步整流技术得到了普遍关注并获得大量应用[1,2]。同步整流技术就是用低导通电阻MOSFET代替传统的肖特基整流二极管,由于MOSFET的正向压降很小,所以大大降低了整流部分损耗[2]。同时对MOSFET给出开关时序随电路拓扑工作要求作相应变化的门极驱动信号。由于门极驱动信号与MOSFET开关动作接近同步,所以称为同步整流(SynchronousRectification,简称SR)。1正激变换器中的同步整流自驱动同步整流是指直接从变压器副边绕组或副边电路的某一点上获取电压驱动信号,来驱动同步整流管。外驱动同步整流是指通过附加的逻辑和驱动电路,产生随主变压器副边电压作相应时序变化的驱动信号,驱动SR管。这种驱动方法能提供高质量的驱动波形,但需要一套复杂的驱动控制电路。相比较来说,自驱动同步整流的电路结构简单,所需元件数量较少;同时自驱动同步整流续流二极管靠复位电压驱动,所以工作特性依赖于功率变压器的复位方式。理想情况是变压器复位时间与主开关管关断时间相等,这样,输出电流将在整个关断期间内通过同步整流管续流[4]。由于漏源极间PN结的存在,使MOSFET漏源极之间存在一个集成的反向并联体二极管。电路拓扑要求整流管有反向阻断功能,因此MOSFET作为整流管使用时,流过电流的方向必须是从源极到漏极,而不是通常的从漏极到源极[4]。实际应用中,2只SR管的驱动信号之间应保证足够的死区时间。因为在2个SR管换流期间,如果一只整流管已处于导通态,而另外一只还没有关断,就会造成短路,导致较大的短路电流,可能会烧毁MOS管。但死区时间也不能过长,因为在死区时间内,负载电流从SR管的体二极管流过,完成MOSFET作为整流管的功能,如果死区时间过长,电路虽然仍能正常工作,但会增加损耗。因此,从减小损耗的角度考虑,死区时间应设置得足够小。图1RCD箝位自驱动同步整流正激变换器1.1RCD箝位自驱动同步整流正激变换器图1为输出端采用自驱动同步整流的正激变换器电路。同步整流管包括SR2(Q2和D2)和SR3(Q3和D3),它们直接被变压器副边电压驱动,不需要专门的驱动器或控制电路来提供门极驱动信号。这种自驱动电路是同步整流中较简单的形式,因为SR3的门极驱动信号来自变压器磁芯复位电压,所以它的工作特性取决于变压器磁芯复位方式。图2RCD箝位自驱动同步整流正激变换器波形图(a)主开关管门极驱动信号(b)主开关管漏源极电压(c)流过同步整流管SR2的电流(d)流过同步整流管SR3的电流图1电路中原边主开关管的门极驱动信号、漏源极电压波形与副边SRs管的电流波形分别如图2所示。从图2(c)波形中可以看出,在变压器磁芯复位结束时,变压器的磁化电流I2m开始流过SR2的体二极管D2。磁化电流I2m的大小与变压器的匝比、复位电压和主开关管两端的总电容量的平方根三者的乘积成正比,与变压器磁化电感的平方根成反比。其中从主开关管两端看过去的总电容量是主开关管输出电容、变压器绕组电容、箝位二极管跨接电容、SR3的反射输入电容、SR2的反射输出电容的总和。同样,从图2(d)波形中可以看出,在变压器复位完成之后,原来SR3的晶体管Q3上流过的负载电流Io减去磁化电流I2m后换流到体二极管D3。由于SR2和SR3的体二极管的正向压降相对较高,所以体二极管的导通以及死区时间(Tdead)的延续就降低了同步整流的效...
