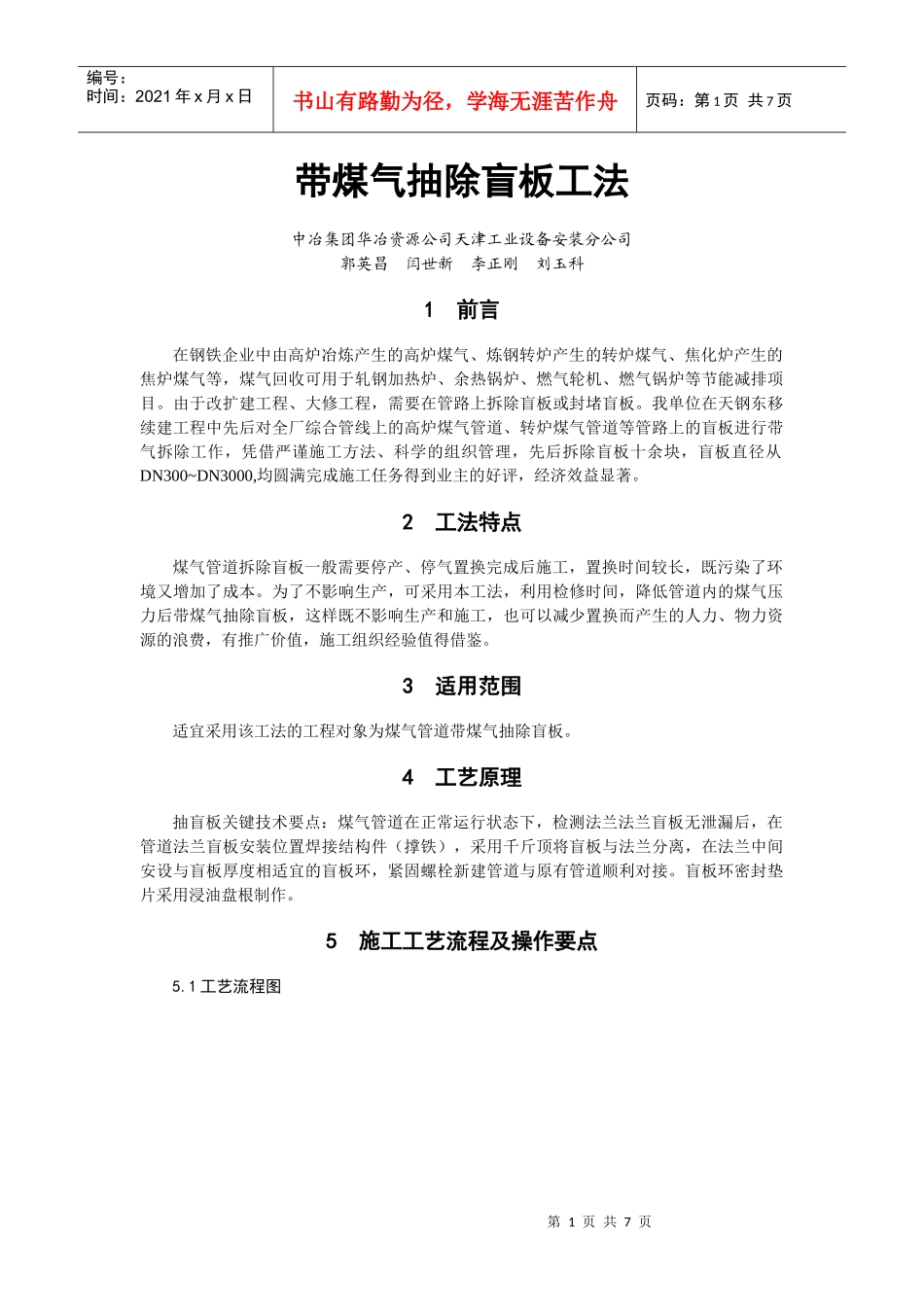

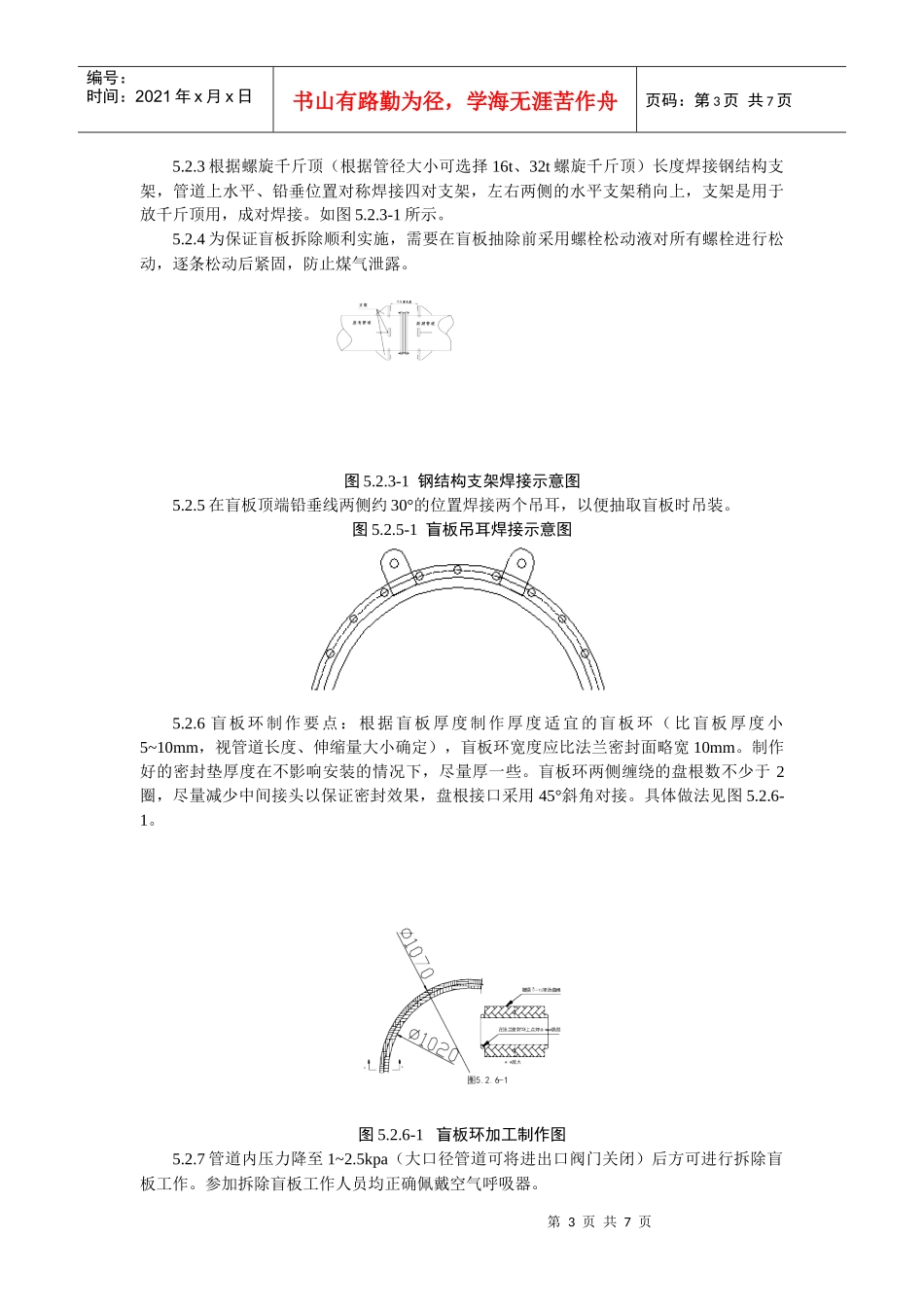

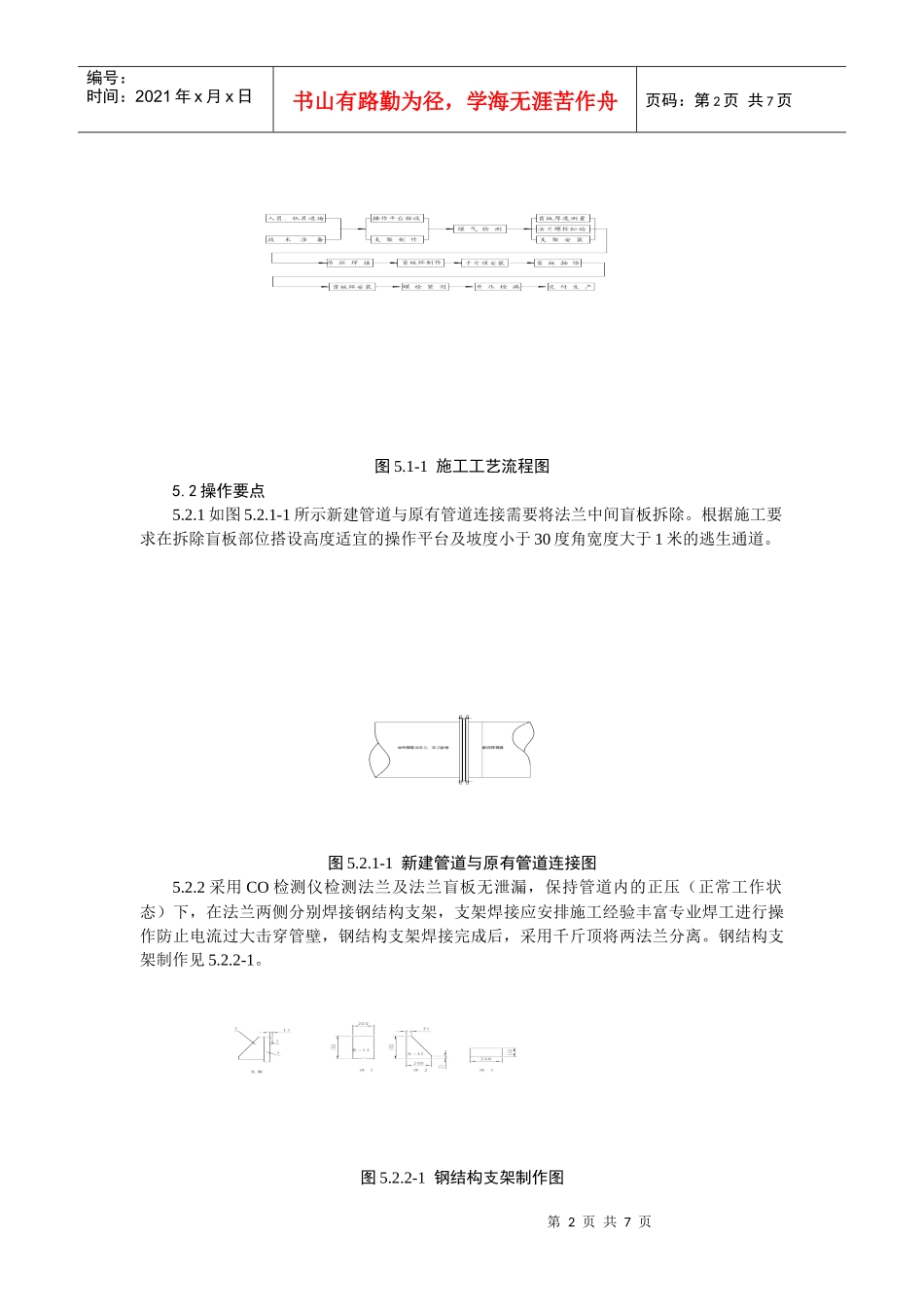

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页带煤气抽除盲板工法中冶集团华冶资源公司天津工业设备安装分公司郭英昌闫世新李正刚刘玉科1前言在钢铁企业中由高炉冶炼产生的高炉煤气、炼钢转炉产生的转炉煤气、焦化炉产生的焦炉煤气等，煤气回收可用于轧钢加热炉、余热锅炉、燃气轮机、燃气锅炉等节能减排项目。由于改扩建工程、大修工程，需要在管路上拆除盲板或封堵盲板。我单位在天钢东移续建工程中先后对全厂综合管线上的高炉煤气管道、转炉煤气管道等管路上的盲板进行带气拆除工作，凭借严谨施工方法、科学的组织管理，先后拆除盲板十余块，盲板直径从DN300~DN3000,均圆满完成施工任务得到业主的好评，经济效益显著。2工法特点煤气管道拆除盲板一般需要停产、停气置换完成后施工，置换时间较长，既污染了环境又增加了成本。为了不影响生产，可采用本工法，利用检修时间，降低管道内的煤气压力后带煤气抽除盲板，这样既不影响生产和施工，也可以减少置换而产生的人力、物力资源的浪费，有推广价值，施工组织经验值得借鉴。3适用范围适宜采用该工法的工程对象为煤气管道带煤气抽除盲板。4工艺原理抽盲板关键技术要点：煤气管道在正常运行状态下，检测法兰法兰盲板无泄漏后，在管道法兰盲板安装位置焊接结构件（撑铁），采用千斤顶将盲板与法兰分离，在法兰中间安设与盲板厚度相适宜的盲板环，紧固螺栓新建管道与原有管道顺利对接。盲板环密封垫片采用浸油盘根制作。5施工工艺流程及操作要点5.1工艺流程图第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图5.1-1施工工艺流程图5.2操作要点5.2.1如图5.2.1-1所示新建管道与原有管道连接需要将法兰中间盲板拆除。根据施工要求在拆除盲板部位搭设高度适宜的操作平台及坡度小于30度角宽度大于1米的逃生通道。图5.2.1-1新建管道与原有管道连接图5.2.2采用CO检测仪检测法兰及法兰盲板无泄漏，保持管道内的正压（正常工作状态）下，在法兰两侧分别焊接钢结构支架，支架焊接应安排施工经验丰富专业焊工进行操作防止电流过大击穿管壁，钢结构支架焊接完成后，采用千斤顶将两法兰分离。钢结构支架制作见5.2.2-1。图5.2.2-1钢结构支架制作图第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页5.2.3根据螺旋千斤顶（根据管径大小可选择16t、32t螺旋千斤顶）长度焊接钢结构支架，管道上水平、铅垂位置对称焊接四对支架，左右两侧的水平支架稍向上，支架是用于放千斤顶用，成对焊接。如图5.2.3-1所示。5.2.4为保证盲板拆除顺利实施，需要在盲板抽除前采用螺栓松动液对所有螺栓进行松动，逐条松动后紧固，防止煤气泄露。图5.2.3-1钢结构支架焊接示意图5.2.5在盲板顶端铅垂线两侧约30°的位置焊接两个吊耳，以便抽取盲板时吊装。图5.2.5-1盲板吊耳焊接示意图5.2.6盲板环制作要点：根据盲板厚度制作厚度适宜的盲板环（比盲板厚度小5~10mm，视管道长度、伸缩量大小确定），盲板环宽度应比法兰密封面略宽10mm。制作好的密封垫厚度在不影响安装的情况下，尽量厚一些。盲板环两侧缠绕的盘根数不少于2圈，尽量减少中间接头以保证密封效果，盘根接口采用45°斜角对接。具体做法见图5.2.6-1。图5.2.6-1盲板环加工制作图5.2.7管道内压力降至1~2.5kpa（大口径管道可将进出口阀门关闭）后方可进行拆除盲板工作。参加拆除盲板工作人员均正确佩戴空气呼吸器。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页5.2.8抽取盲板的吊车停放在便于吊装的位置，并将吊装索具挂好。为了方便调整吊装角度、速度，在索具上挂上两个3吨手拉葫芦，用手拉葫芦调整起升角度和速度，如图5.2.8-1所示。图5.2.8-1调整吊装手葫芦使用示意图5.2.9螺栓拆除：各种准备工作完成后，将法兰底部的3~4条螺栓更换为比原螺栓长度长30~50mm吊的螺栓，并将螺母与螺栓带满扣，防止管道应力过大法兰在螺栓拆除后组对困难，其余螺栓要逐条松动拆除。在支架处安装四台相同载荷千斤顶，分离两侧管道。千斤顶固定要稳固可...
