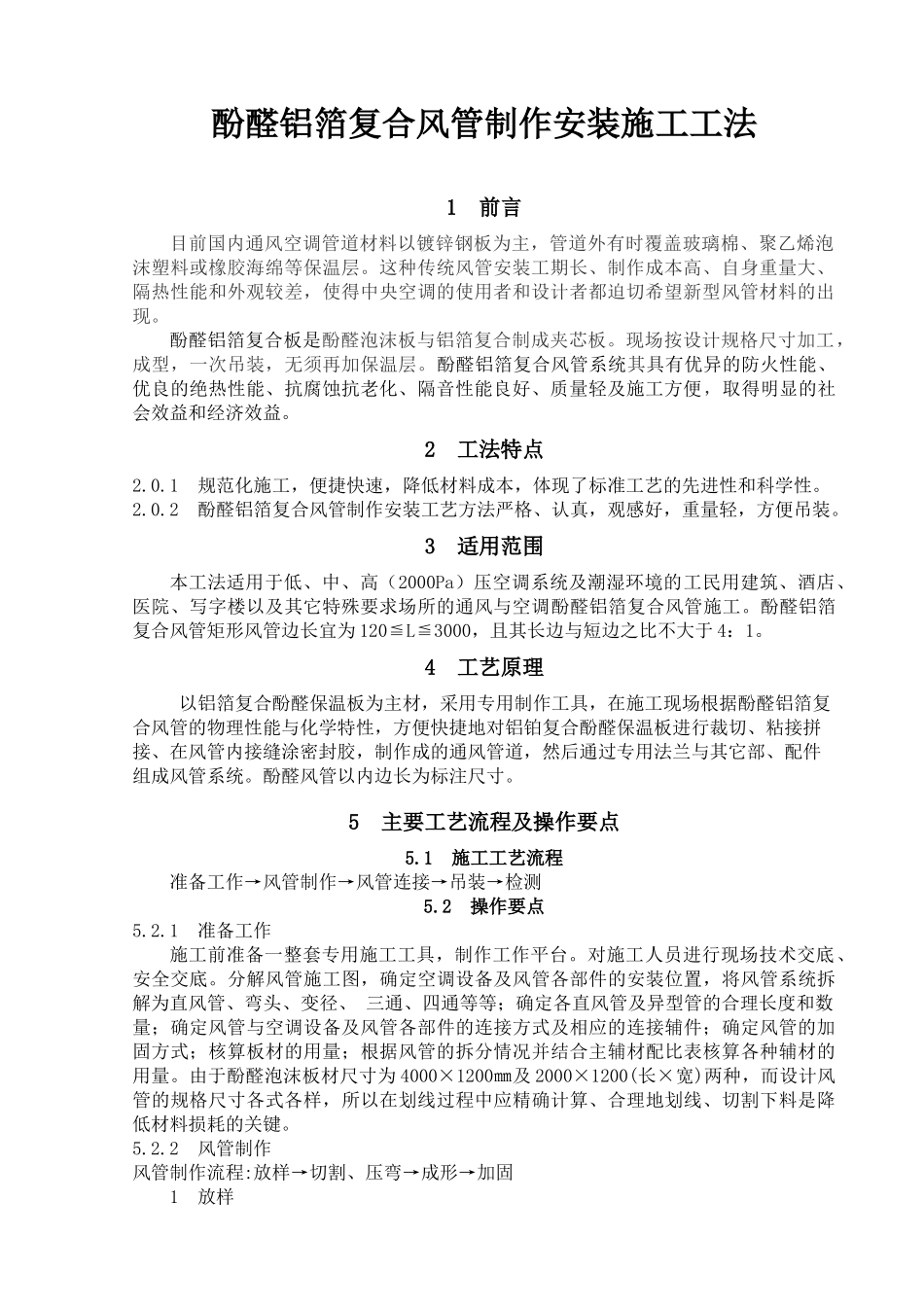

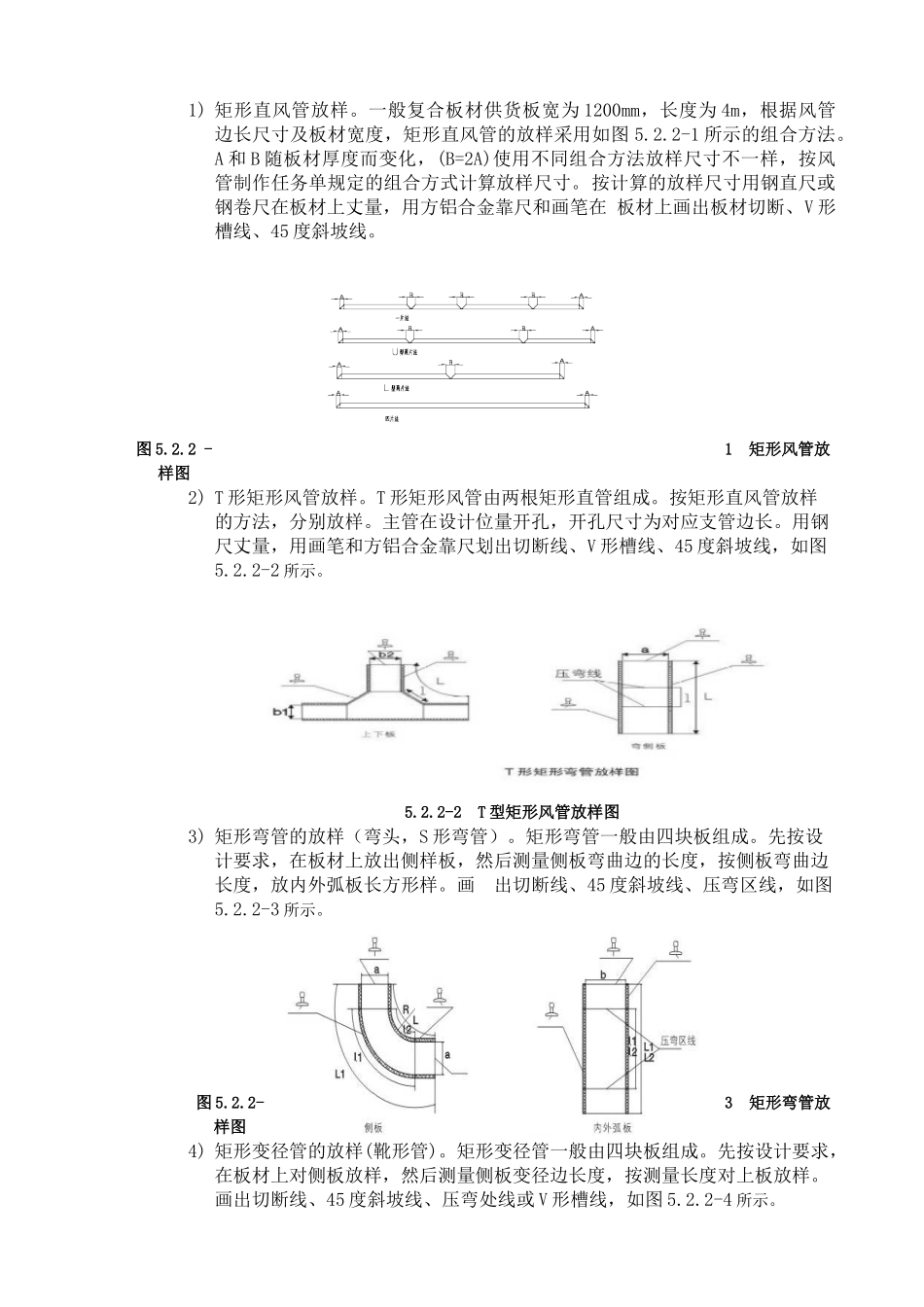

酚醛铝箔复合风管制作安装施工工法 1 前言目前国内通风空调管道材料以镀锌钢板为主，管道外有时覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差，使得中央空调的使用者和设计者都迫切希望新型风管材料的出现。酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、质量轻及施工方便，取得明显的社会效益和经济效益。2 工法特点2.0.1 规范化施工，便捷快速，降低材料成本，体现了标准工艺的先进性和科学性。2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、认真，观感好，重量轻，方便吊装。3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。酚醛铝箔复合风管矩形风管边长宜为 120≦L≦3000，且其长边与短边之比不大于 4：1。4 工艺原理以铝箔复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛铝箔复合风管的物理性能与化学特性，方便快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。酚醛风管以内边长为标注尺寸。5 主要工艺流程及操作要点5.1 施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。对施工人员进行现场技术交底、安全交底。分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、 三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。由于酚醛泡沫板材尺寸为 4000×1200㎜及 2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。5.2.2 风管制作风管制作流程:放样→切割、压弯→成形→加固1放样1) 矩形直风管放样。一般复合板材供货板宽为 1200mm，长度为 4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图 5.2....
