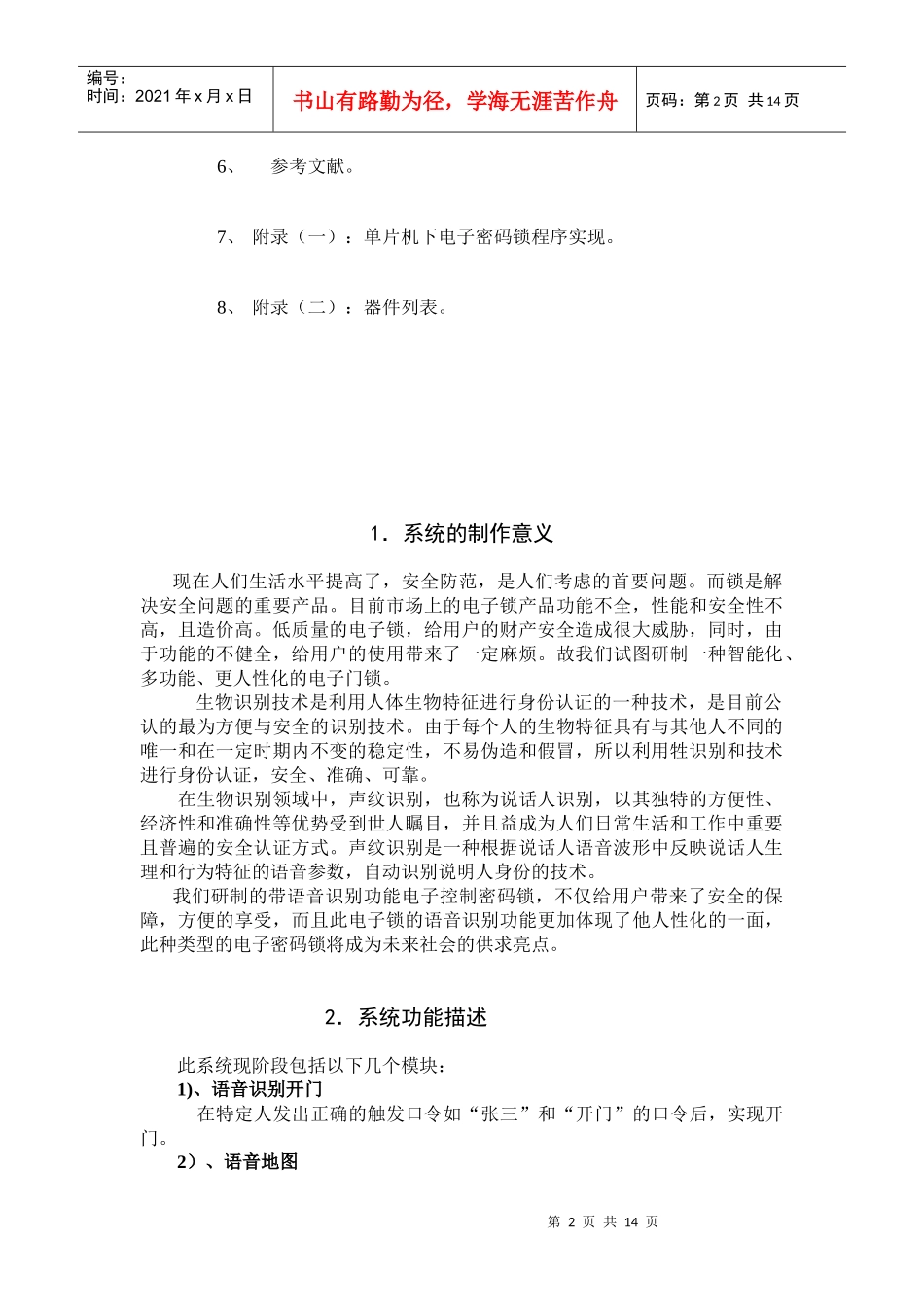

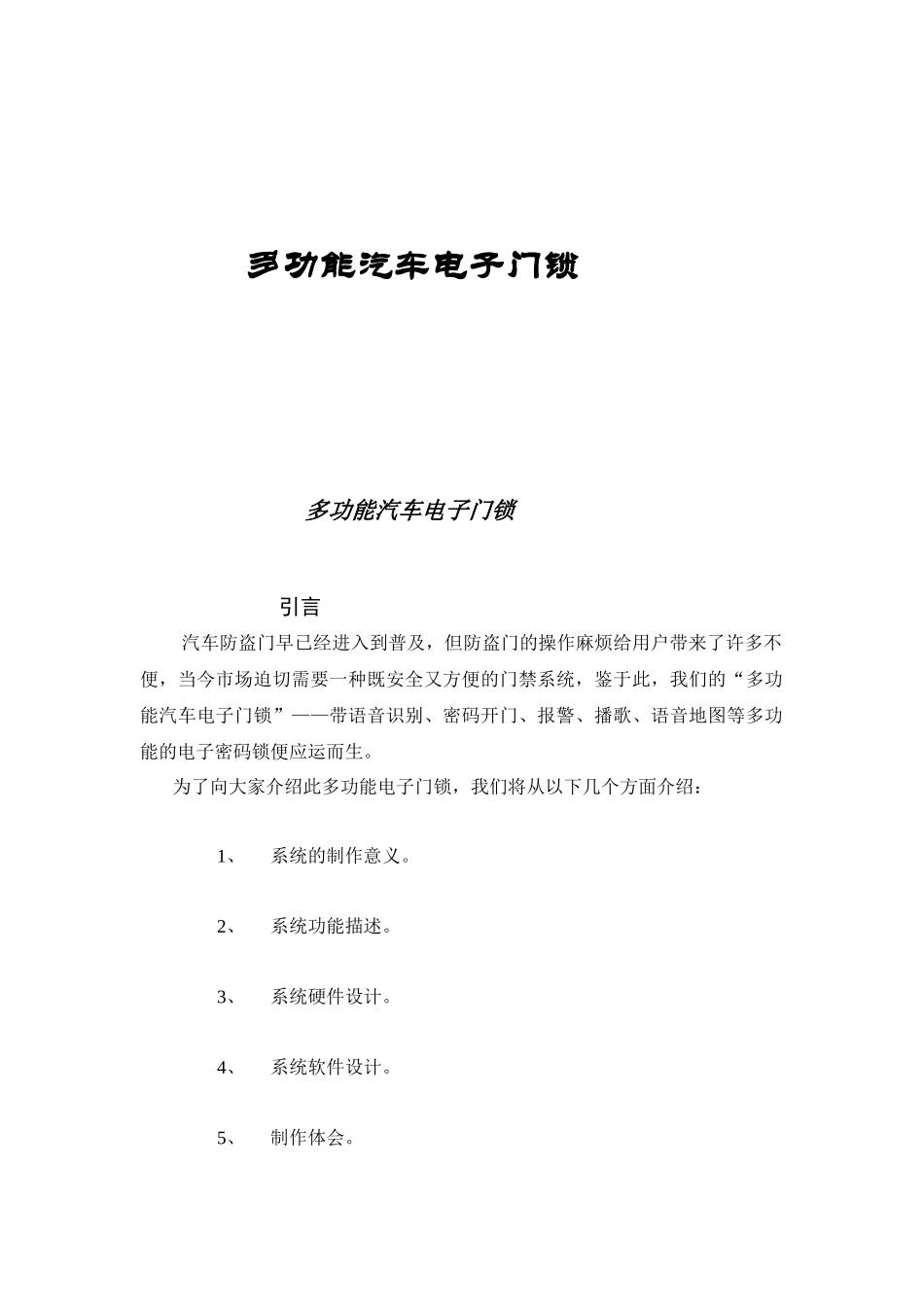

多功能汽车电子门锁多功能汽车电子门锁引言汽车防盗门早已经进入到普及，但防盗门的操作麻烦给用户带来了许多不便，当今市场迫切需要一种既安全又方便的门禁系统，鉴于此，我们的“多功能汽车电子门锁”——带语音识别、密码开门、报警、播歌、语音地图等多功能的电子密码锁便应运而生。为了向大家介绍此多功能电子门锁，我们将从以下几个方面介绍：1、系统的制作意义。2、系统功能描述。3、系统硬件设计。4、系统软件设计。5、制作体会。第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页6、参考文献。7、附录（一）：单片机下电子密码锁程序实现。8、附录（二）：器件列表。1．系统的制作意义现在人们生活水平提高了，安全防范，是人们考虑的首要问题。而锁是解决安全问题的重要产品。目前市场上的电子锁产品功能不全，性能和安全性不高，且造价高。低质量的电子锁，给用户的财产安全造成很大威胁，同时，由于功能的不健全，给用户的使用带来了一定麻烦。故我们试图研制一种智能化、多功能、更人性化的电子门锁。生物识别技术是利用人体生物特征进行身份认证的一种技术，是目前公认的最为方便与安全的识别技术。由于每个人的生物特征具有与其他人不同的唯一和在一定时期内不变的稳定性，不易伪造和假冒，所以利用牲识别和技术进行身份认证，安全、准确、可靠。在生物识别领域中，声纹识别，也称为说话人识别，以其独特的方便性、经济性和准确性等优势受到世人瞩目，并且益成为人们日常生活和工作中重要且普遍的安全认证方式。声纹识别是一种根据说话人语音波形中反映说话人生理和行为特征的语音参数，自动识别说明人身份的技术。我们研制的带语音识别功能电子控制密码锁，不仅给用户带来了安全的保障，方便的享受，而且此电子锁的语音识别功能更加体现了他人性化的一面，此种类型的电子密码锁将成为未来社会的供求亮点。2．系统功能描述此系统现阶段包括以下几个模块：1)、语音识别开门在特定人发出正确的触发口令如“张三”和“开门”的口令后，实现开门。2）、语音地图第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页在发出正确的触发口令后，提问地名，自动回答其所在的位置，如问“电脑城”，回答“岗顶”。3）、语音控制播歌发出正确的触发口令如“张三”和“开门”的口令后，实现播歌。司机可以很方便的播放音乐。4）、密码开门此系统采用按键输入模式，密码初始设置为3位，（从软件上很容易实现更多位数的密码操作，为操作演示计，我们采用3位）。5）、汽车下车门铃在按k1键后，蜂鸣器响，作为乘客下车的的门铃。6）、自动报警器在连续输入三次密码错误时，蜂鸣器报警。7）、在三次语音识别错误时，切换到密码开门，防止出现异常时开不了门。3．系统硬件设计此系统硬件部分电路核心部分为**单片机及其外围电路（包括语音识别、输出电路），电路总体设计模块方框图如下：通过IOA0接口给出高电平，使三极8050管通，并用一个IN4007整流，从而从使蜂鸣器报警。同样方法通过IOA4给出高电平，用直流电动机实现开门。4．系统软件设计1、设计原理：**十六位单片机控制系统语音输出键盘输入电路4.5V电源部分语音输入电路执行、报警机构键盘按键检测。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2、程序功能实现简介图如下：开始系统初始化键盘扫描语音识别训练语音识别语音识别开门语音识别播音语音地图第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页3、对操作程序的解释以及要求：1）、直接输入密码开门；输入k2键选择输入密码，输入3位密码后按确认键，比较密码，密码正确表开启门禁系统。2)、语音功能和键盘扫描功能等级相同；如果是第一次进入语音识别模式，需要进行语音识别训练，训练两遍正确后，完成训练操作，此时语音识别功能实时监测。在语音识别实时监测的同时，我们的键盘扫描并没有停止，也就是说我们的键盘输入等级相同语音识别模式，在任何情况下键盘输入都是有效的。...
