大坝三期省煤器气力输送方案说明VIP免费

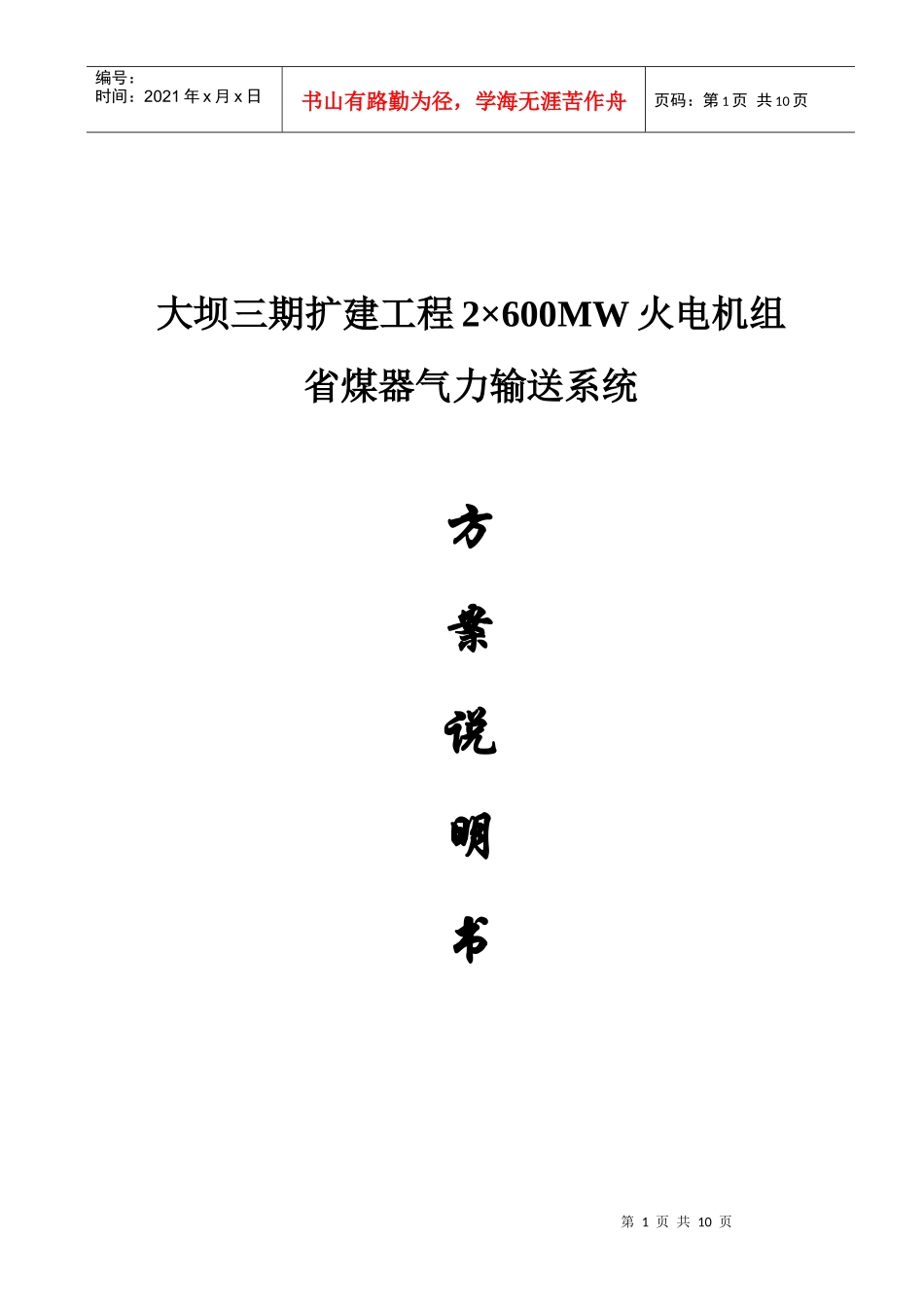

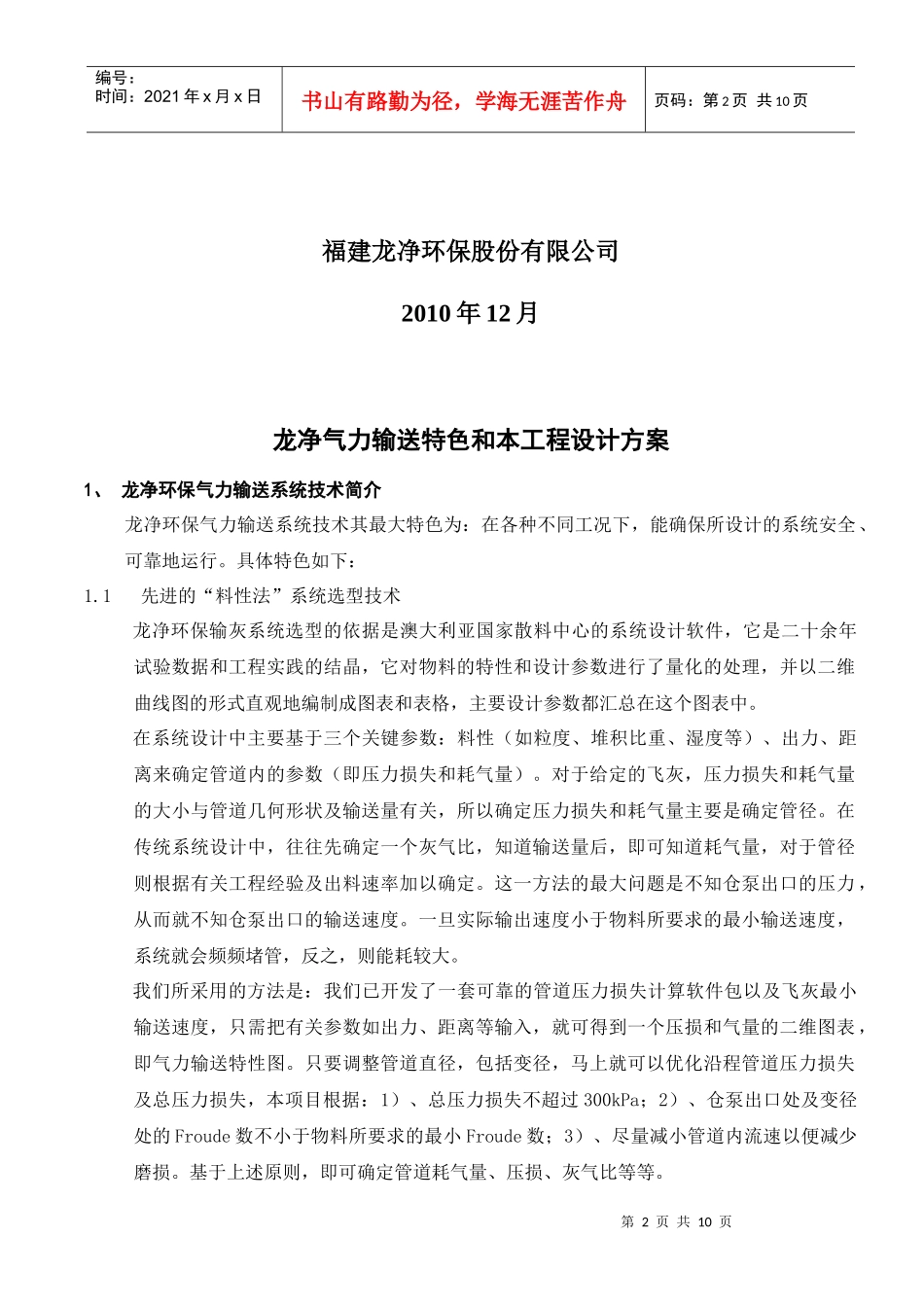

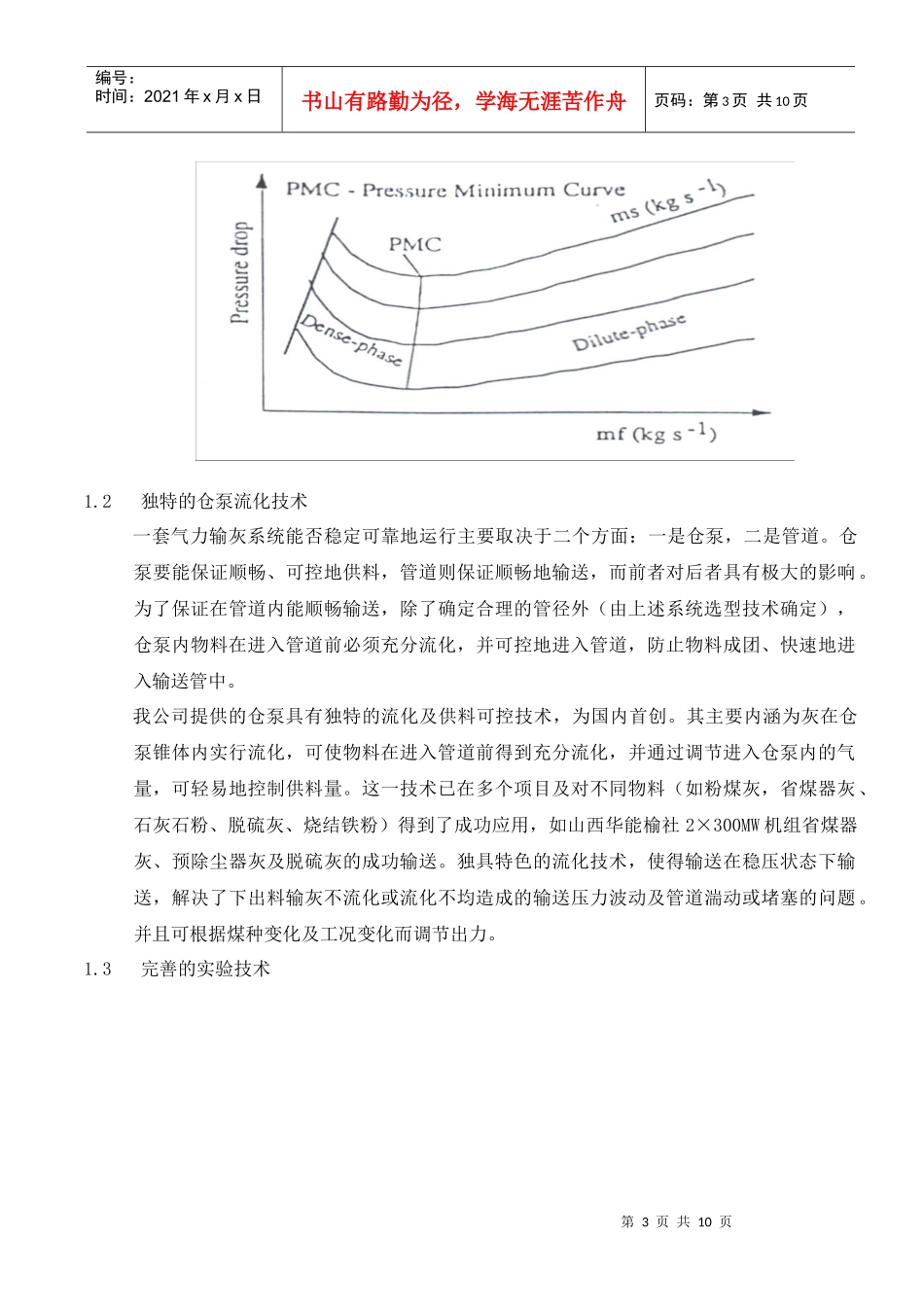

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页大坝三期扩建工程2×600MW火电机组省煤器气力输送系统方案说明书第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页福建龙净环保股份有限公司2010年12月龙净气力输送特色和本工程设计方案1、龙净环保气力输送系统技术简介龙净环保气力输送系统技术其最大特色为：在各种不同工况下，能确保所设计的系统安全、可靠地运行。具体特色如下：1.1先进的“料性法”系统选型技术龙净环保输灰系统选型的依据是澳大利亚国家散料中心的系统设计软件，它是二十余年试验数据和工程实践的结晶，它对物料的特性和设计参数进行了量化的处理，并以二维曲线图的形式直观地编制成图表和表格，主要设计参数都汇总在这个图表中。在系统设计中主要基于三个关键参数：料性（如粒度、堆积比重、湿度等）、出力、距离来确定管道内的参数（即压力损失和耗气量）。对于给定的飞灰，压力损失和耗气量的大小与管道几何形状及输送量有关，所以确定压力损失和耗气量主要是确定管径。在传统系统设计中，往往先确定一个灰气比，知道输送量后，即可知道耗气量，对于管径则根据有关工程经验及出料速率加以确定。这一方法的最大问题是不知仓泵出口的压力，从而就不知仓泵出口的输送速度。一旦实际输出速度小于物料所要求的最小输送速度，系统就会频频堵管，反之，则能耗较大。我们所采用的方法是：我们已开发了一套可靠的管道压力损失计算软件包以及飞灰最小输送速度，只需把有关参数如出力、距离等输入，就可得到一个压损和气量的二维图表，即气力输送特性图。只要调整管道直径，包括变径，马上就可以优化沿程管道压力损失及总压力损失，本项目根据：1）、总压力损失不超过300kPa；2）、仓泵出口处及变径处的Froude数不小于物料所要求的最小Froude数；3）、尽量减小管道内流速以便减少磨损。基于上述原则，即可确定管道耗气量、压损、灰气比等等。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1.2独特的仓泵流化技术一套气力输灰系统能否稳定可靠地运行主要取决于二个方面：一是仓泵，二是管道。仓泵要能保证顺畅、可控地供料，管道则保证顺畅地输送，而前者对后者具有极大的影响。为了保证在管道内能顺畅输送，除了确定合理的管径外（由上述系统选型技术确定），仓泵内物料在进入管道前必须充分流化，并可控地进入管道，防止物料成团、快速地进入输送管中。我公司提供的仓泵具有独特的流化及供料可控技术，为国内首创。其主要内涵为灰在仓泵锥体内实行流化，可使物料在进入管道前得到充分流化，并通过调节进入仓泵内的气量，可轻易地控制供料量。这一技术已在多个项目及对不同物料（如粉煤灰，省煤器灰、石灰石粉、脱硫灰、烧结铁粉）得到了成功应用，如山西华能榆社2×300MW机组省煤器灰、预除尘器灰及脱硫灰的成功输送。独具特色的流化技术，使得输送在稳压状态下输送，解决了下出料输灰不流化或流化不均造成的输送压力波动及管道湍动或堵塞的问题。并且可根据煤种变化及工况变化而调节出力。1.3完善的实验技术第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页龙净环保具有先进、完善的实验装置及技术。龙净环保在具有国际先进水平的试验线上，做了大量的不同物料的实验，积累了丰富的数据，并可根据物料料性（中位径、粒径分布及堆积密度），运用独特的“物料管道输送方式分类图”可直接判断物料在管道内的输送方式。并通过“放大技术”服务于工程实践。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页1.4可靠而简便的吹堵技术我公司的系统设计技术首先确保正常、稳定，但当锅炉系统出现异常情况时，有可能发生堵管现象。一旦管道发生堵管，系统配备消堵装置是非常必要的。常规的沿途补气方式对消堵的作用效果不大，原因是堵管的料栓不会正好落在补气点上，而补气只会加大管道流速。一旦料栓形成，补气将会使料栓更加结实。...
