帽盖冲压工艺及模具设计VIP免费

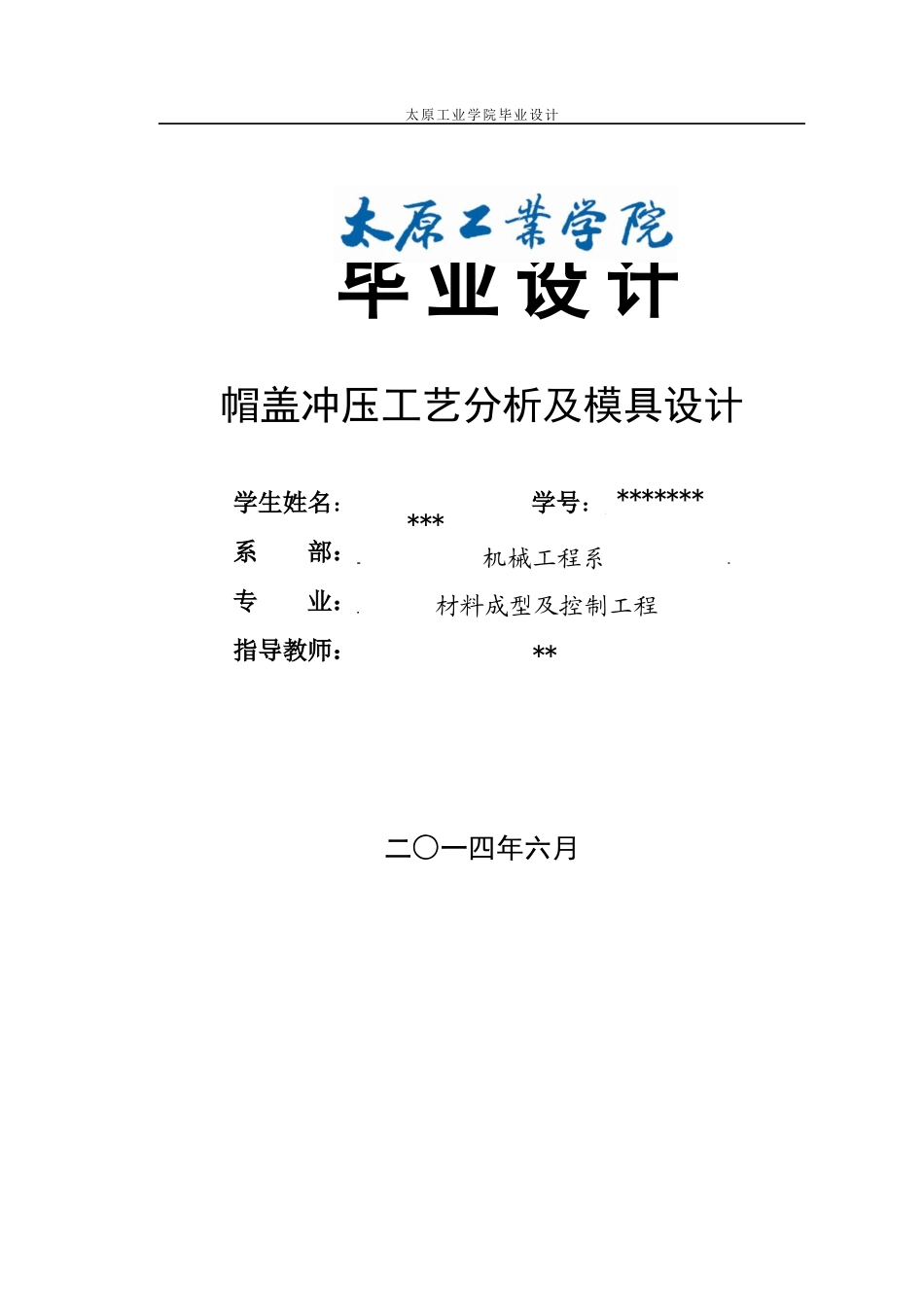

帽盖冲压工艺及模具设计_第1页
1/52

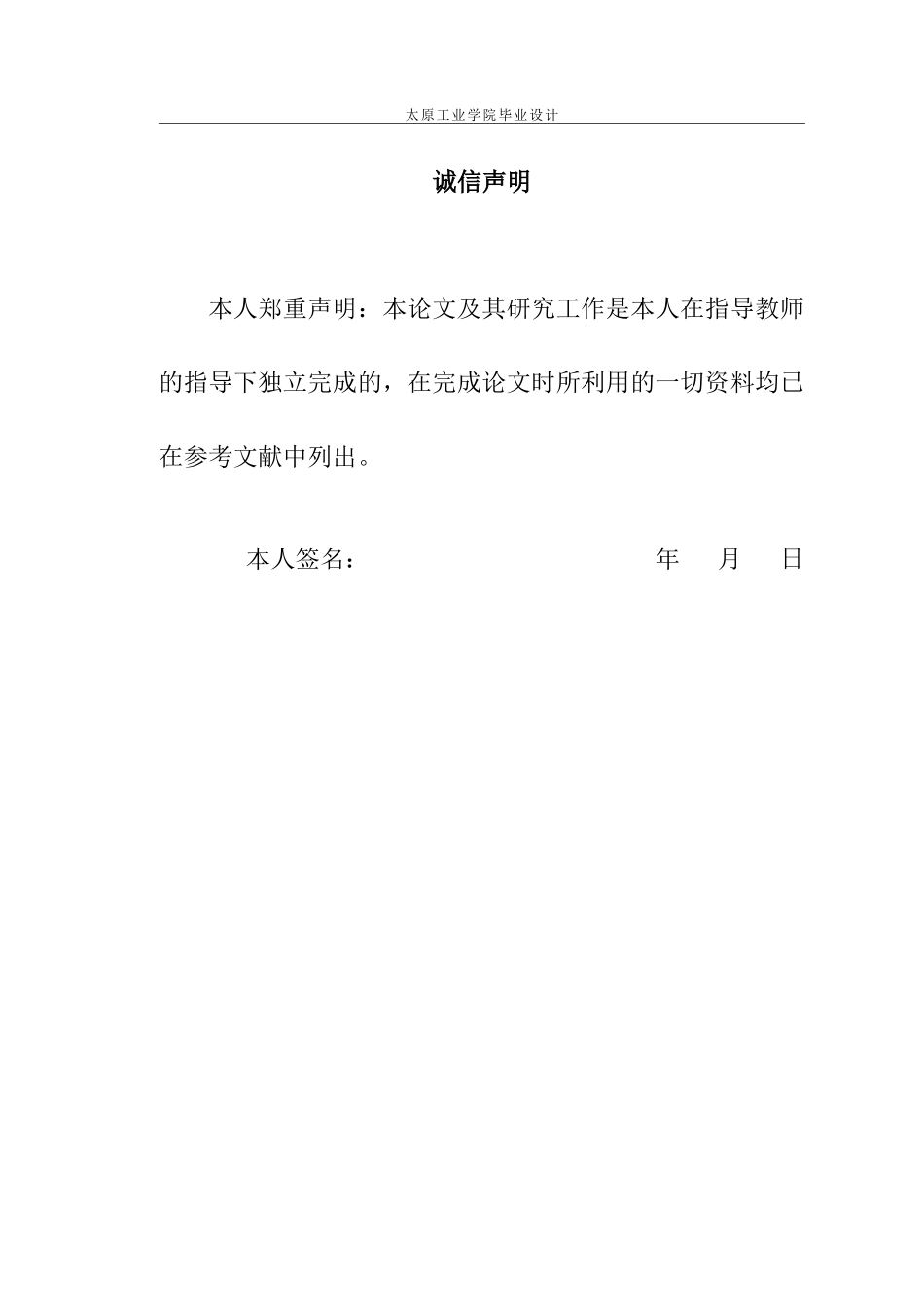

帽盖冲压工艺及模具设计_第2页
2/52
帽盖冲压工艺及模具设计_第3页
3/52
太原工业学院毕业设计毕业设计帽盖冲压工艺分析及模具设计学生姓名:学号:系部:专业:指导教师:二○一四年六月**********机械工程系材料成型及控制工程**太原工业学院毕业设计诚信声明本人郑重声明:本论文及其研究工作是本人在指导教师的指导下独立完成的,在完成论文时所利用的一切资料均已在参考文献中列出。本人签名:年月日太原工业学院毕业设计太原工业学院毕业设计毕业设计(论文)任务书设计(论文)题目:帽盖冲压工艺分析及模具设计系部:机械工程系专业:材料成型及控制工程学号:******学生:****指导教师(含职称):***专业负责人:***1.设计(论文)的主要任务及目标(1)通过毕业设计能够巩固所学的各类基础知识、初步掌握冲压模具设计的流程,熟练掌握使用各类工具书籍。(2)通过毕业设计使学生初步达到工程师所具备的基本素质。2.设计(论文)的基本要求和内容(1)完成冲压件的工艺性分析(工艺分析、工艺方案确定、工艺计算)(2)进行冲压模具的结构设计和计算(主要零部件的结构设计、模具结构设计及模具工作部分尺寸计算等)(3)制定模具典型零件加工的工艺规程(4)完成模具总装配图及模具主要零部件图的绘制(5)编写模具毕业设计论文3.主要参考文献(1)冲压设计资料机械工业出版社王孝培主编(2)冲模图册机械工业出版社李天佑主编(3)冷冲压模具设计指导机械工业出版社王芳主编(4)实用模具技术手册机械工业出版社陈锡栋、周小玉主编(5)实用模具技术手册上海科学技术出版社李绍林、马长福主编(6)冲模设计手册机械工业出版社《冲模设计手册》编写组太原工业学院毕业设计4.进度安排设计(论文)各阶段名称起止日期1开题报告2014.3.1——2014.3.152工艺分析及计算2014.3.1——2014.4.153模具结构设计及计算2014.4.1——2014.5.154绘制图纸及编写设计说明书2014.5.1——2014.6.165毕业答辩2014年6月中旬零件名称:帽盖材料:料厚1mm的冷轧钢Q215钢板生产批量:小批量生产太原工业学院毕业设计摘要本论文课题为帽盖冲压工艺及模具分析。首先对加工零件进行了加工工艺和结构工艺的分析。通过计算毛坯尺寸和拉深系数提出了五种方案,最后确定采用落料、正拉深复合模和一个反拉深单工序模。对模具的排样做出了合理的布置,使材料利用率达到较高的水平。计算了冲压过程中所需要的各种冲压工艺力,包括落料力、卸料力、压边力、拉深力、顶料力等,并对压力机进行了合理的吨位初选。复合模在结构上采用了正装的形式,计算出了落料、正拉深工作部分的尺寸。对模具的闭合高度进行了合理的确定,还设计出模具的主要零件落料凹模、凸凹模、拉深凸模、凸模固定板等。关键词:毕业论文,模具设计,复合模,正反拉深ABSTRACTThetopicofthispaperisthecappressingprocessanalysisanddie,FanLadeepmould.Firstlytheprocessingpartsprocessingtechnologyandstructureanalysisoftheprocess.Throughthecalculationblankdimensionsanddrawingcoefficientputsforwardfivekindsofsolutions,thefinaldeterminationbyblanking,positivedrawingcompounddieandreversedrawingdie.Tomouldlayoutmadereasonabledecorate,makematerialutilizationreachedahighlevel.Tocalculatethestampingprocessneedallkindsofstampingtechnologyforce,includingblankingforce,dischargepower,blank-holderforce,drawingforce,lifterforce,etc.,andtopressthereasonabletonnageprimaries.Compositedieonthestructureadoptedtheformofdress,calculatedtheblanking,aredrawingandFanLadeepworkingportionsize.Tomouldheightonthedeterminationofreasonable,butalsotodesignthemouldofthemainpartsblankingdie,dieandpunch,FanLadeeppunch,FanLadeepconcavedie,diefixedplate,etc.Keywordsgraduationthesis,molddesign,superposabledie,proand太原工业学院毕业设计condrawing太原工业学院毕业设计目录前言................................................................1第一章任务来源及设计目的意义.....................................21.1设计任务来源................................
