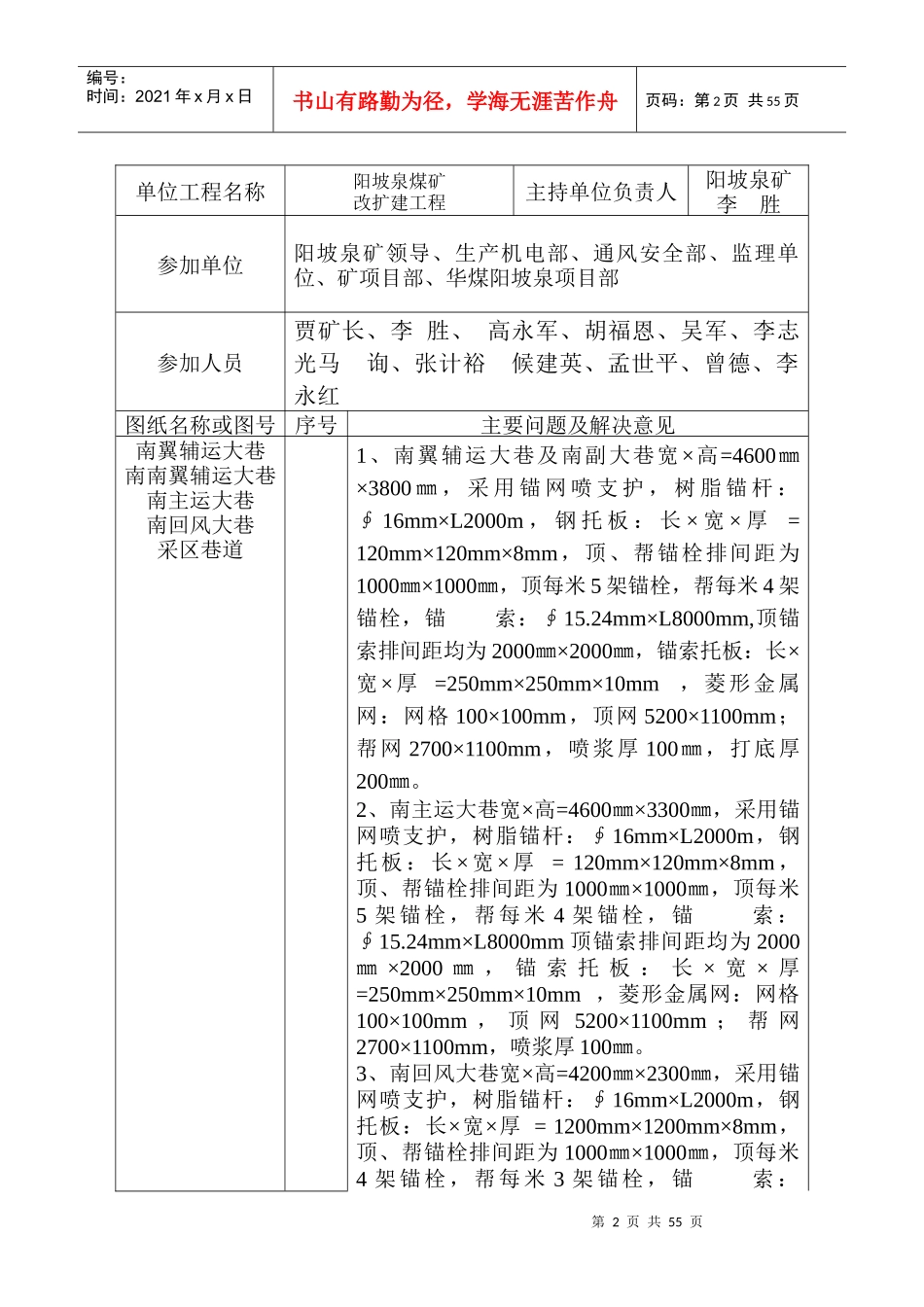

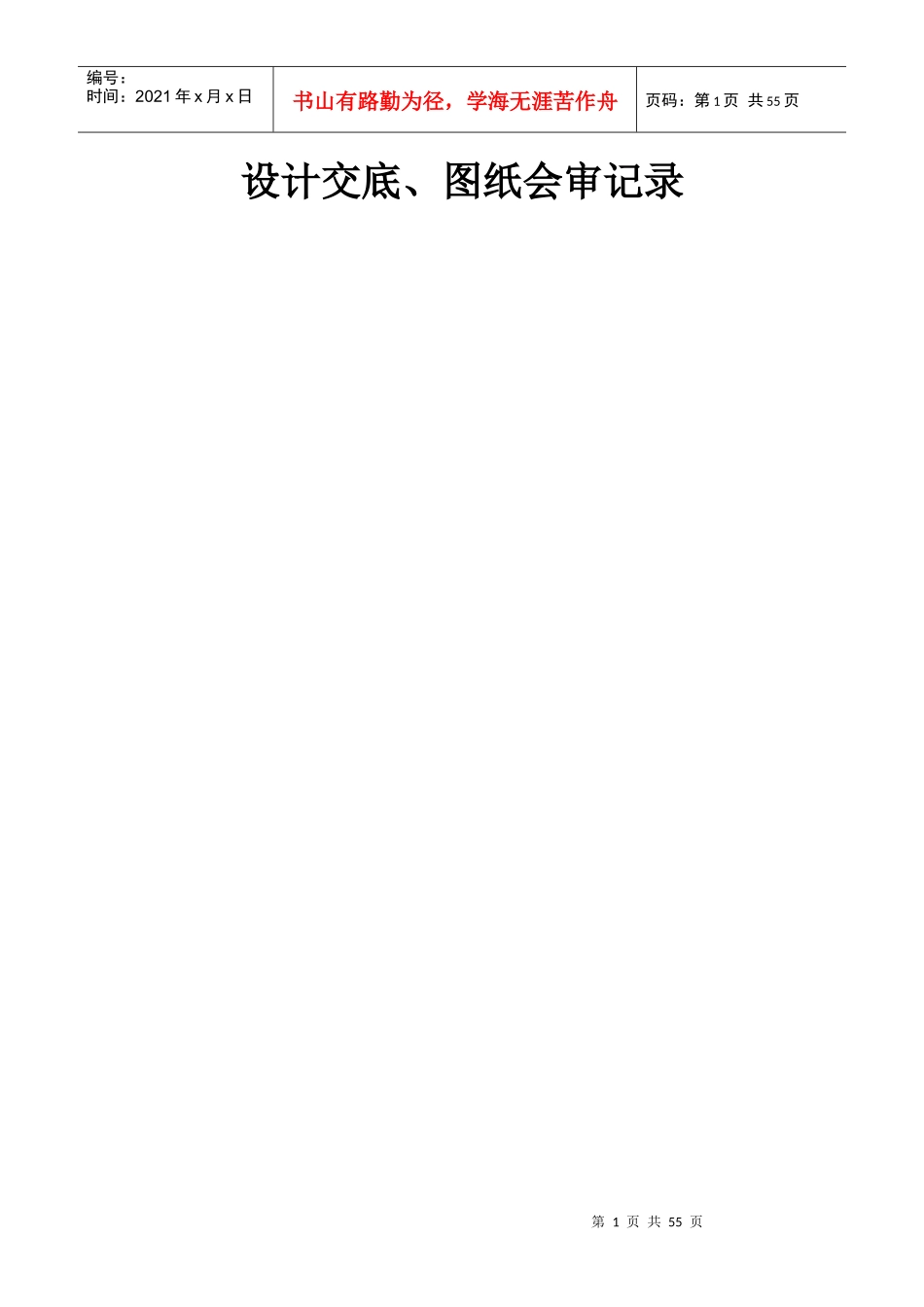

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页设计交底、图纸会审记录第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页单位工程名称阳坡泉煤矿改扩建工程主持单位负责人阳坡泉矿李胜参加单位阳坡泉矿领导、生产机电部、通风安全部、监理单位、矿项目部、华煤阳坡泉项目部参加人员贾矿长、李胜、高永军、胡福恩、吴军、李志光马询、张计裕候建英、孟世平、曾德、李永红图纸名称或图号序号主要问题及解决意见南翼辅运大巷南南翼辅运大巷南主运大巷南回风大巷采区巷道1、南翼辅运大巷及南副大巷宽×高=4600㎜×3800㎜，采用锚网喷支护，树脂锚杆：∮16mm×L2000m，钢托板：长×宽×厚=120mm×120mm×8mm，顶、帮锚栓排间距为1000㎜×1000㎜，顶每米5架锚栓，帮每米4架锚栓，锚索：∮15.24mm×L8000mm,顶锚索排间距均为2000㎜×2000㎜，锚索托板：长×宽×厚=250mm×250mm×10mm，菱形金属网：网格100×100mm，顶网5200×1100mm；帮网2700×1100mm，喷浆厚100㎜，打底厚200㎜。2、南主运大巷宽×高=4600㎜×3300㎜，采用锚网喷支护，树脂锚杆：∮16mm×L2000m，钢托板：长×宽×厚=120mm×120mm×8mm，顶、帮锚栓排间距为1000㎜×1000㎜，顶每米5架锚栓，帮每米4架锚栓，锚索：∮15.24mm×L8000mm顶锚索排间距均为2000㎜×2000㎜，锚索托板：长×宽×厚=250mm×250mm×10mm，菱形金属网：网格100×100mm，顶网5200×1100mm；帮网2700×1100mm，喷浆厚100㎜。3、南回风大巷宽×高=4200㎜×2300㎜，采用锚网喷支护，树脂锚杆：∮16mm×L2000m，钢托板：长×宽×厚=1200mm×1200mm×8mm，顶、帮锚栓排间距为1000㎜×1000㎜，顶每米4架锚栓，帮每米3架锚栓，锚索：第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页∮15.24mm×L8000mm顶锚索排间距均为2000㎜×2000㎜，锚索托板：长×宽×厚=250mm×250mm×10mm，菱形金属网：网格100×100mm，顶网5000×1100mm；帮网2700×1100mm，喷浆厚100㎜，4、南首采面辅头、尾顺宽×高=5000㎜×3350㎜，采用锚网支护，树脂锚杆：∮16mm×L2000m，钢托板：长×宽×厚=120mm×120mm×8mm，顶、帮锚栓排间距为1000㎜×1000㎜，顶每米5架锚栓，帮每米4架锚栓，锚索：∮15.24mm×L8000mm顶锚索排间距均为2000㎜×2000㎜，锚索托板：长×宽×厚=250mm×250mm×10mm，菱形金属网：网格100×100mm，顶网5200×1100mm；帮网2700×1100mm，尾顺打底厚100㎜。5、南翼辅运大巷、南副运大巷胶轮车会让站宽×高=6600㎜×3800㎜，采用锚网喷支护，树脂锚杆：∮16mm×L2000m，钢托板：长×宽×厚=1200mm×1200mm×8mm，顶、帮锚栓排间距为1000㎜×1000㎜，顶每米7架锚栓，帮每米4架锚栓，锚索：∮15.24mm×L8000mm顶锚索排间距均为2000㎜×2000㎜，锚索托板：长×宽×厚=250mm×250mm×10mm，菱形金属网：网格100×100mm，顶网5000×1100mm；帮网2700×1100mm，喷浆厚100㎜，尾顺胶轮车会让站宽×高=7000㎜×3350㎜，采用锚网支护。参加单位（签章）负责人（签字）第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页会审日期：2007年4月23日安全技术交底记录编号01-001工程名称阳坡泉煤矿南翼辅运大巷施工单位华煤内蒙分公司阳坡泉项目部交底提要质量标准化要求交底日期2007年8月2日交底内容：1、锚喷巷道净宽要求偏中线至任何一帮的距离不小于设计宽，不大于设计150mm；2、锚喷巷道净高要求不小于设计高，不大于设计150mm；3、锚杆、锚索安装牢固不松动，托板基本密切壁面，间排距允许偏差±100mm；4、材料、工具码放整齐，挂牌管理a、设专门料场分类码放，料场长度不超过100m。支护材料必须分类上垛、挂牌，码放整齐。同类支护材料堆放不超过2垛。备用支护材料距离迎头不超过200m；b、备用工具必须放在专用工具架上，钻具要贴帮放置，严禁倒地；c、材料码放应横竖成线，高度不得超过1.5m，标志牌、执行说明内容齐全、规范统一；第5页共55页第4页共55页编号：时间：2021年x月x...
