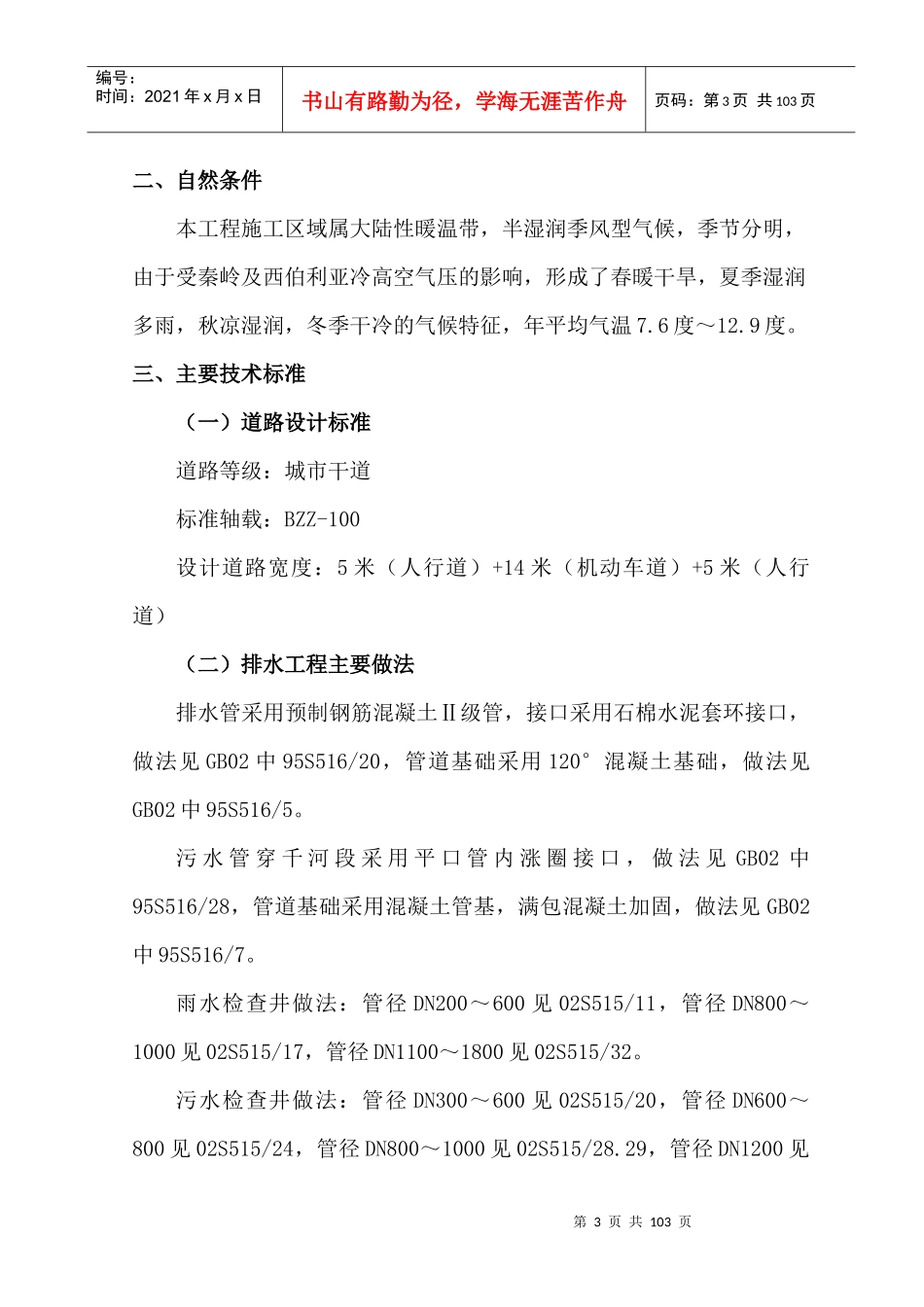

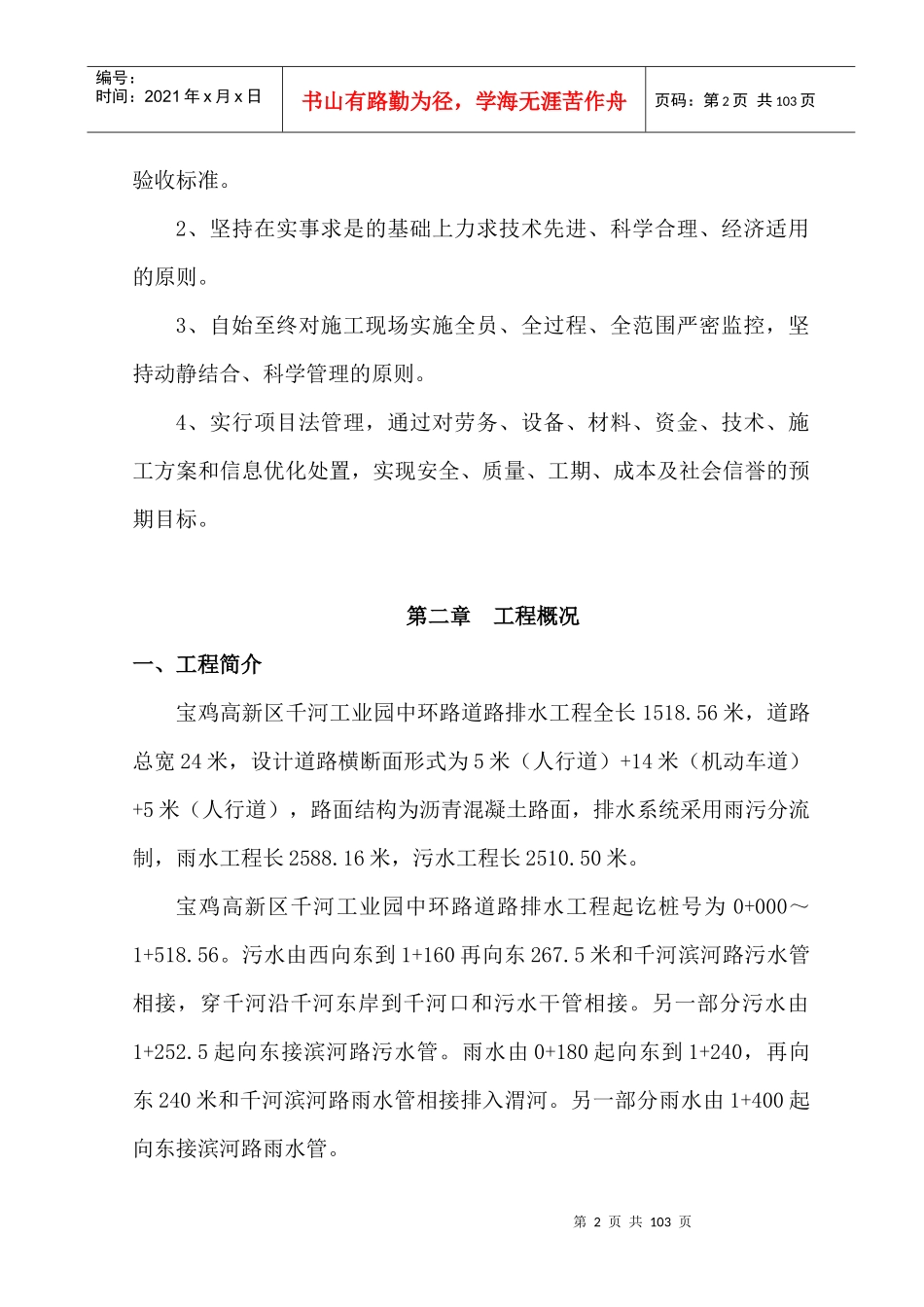

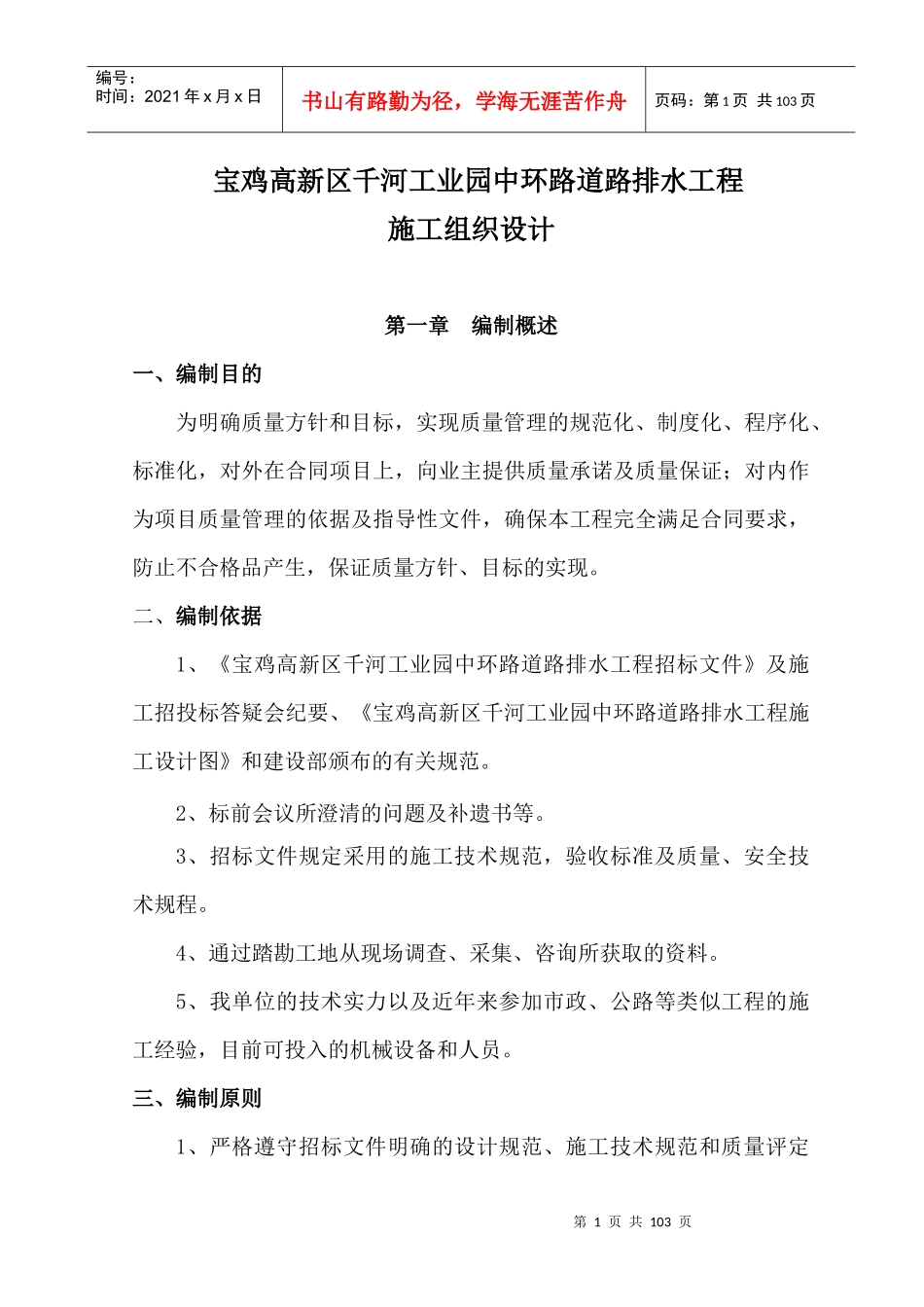

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页宝鸡高新区千河工业园中环路道路排水工程施工组织设计第一章编制概述一、编制目的为明确质量方针和目标，实现质量管理的规范化、制度化、程序化、标准化，对外在合同项目上，向业主提供质量承诺及质量保证；对内作为项目质量管理的依据及指导性文件，确保本工程完全满足合同要求，防止不合格品产生，保证质量方针、目标的实现。二、编制依据1、《宝鸡高新区千河工业园中环路道路排水工程招标文件》及施工招投标答疑会纪要、《宝鸡高新区千河工业园中环路道路排水工程施工设计图》和建设部颁布的有关规范。2、标前会议所澄清的问题及补遗书等。3、招标文件规定采用的施工技术规范，验收标准及质量、安全技术规程。4、通过踏勘工地从现场调查、采集、咨询所获取的资料。5、我单位的技术实力以及近年来参加市政、公路等类似工程的施工经验，目前可投入的机械设备和人员。三、编制原则1、严格遵守招标文件明确的设计规范、施工技术规范和质量评定第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页验收标准。2、坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。3、自始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合、科学管理的原则。4、实行项目法管理，通过对劳务、设备、材料、资金、技术、施工方案和信息优化处置，实现安全、质量、工期、成本及社会信誉的预期目标。第二章工程概况一、工程简介宝鸡高新区千河工业园中环路道路排水工程全长1518.56米，道路总宽24米，设计道路横断面形式为5米（人行道）+14米（机动车道）+5米（人行道），路面结构为沥青混凝土路面，排水系统采用雨污分流制，雨水工程长2588.16米，污水工程长2510.50米。宝鸡高新区千河工业园中环路道路排水工程起讫桩号为0+000～1+518.56。污水由西向东到1+160再向东267.5米和千河滨河路污水管相接，穿千河沿千河东岸到千河口和污水干管相接。另一部分污水由1+252.5起向东接滨河路污水管。雨水由0+180起向东到1+240，再向东240米和千河滨河路雨水管相接排入渭河。另一部分雨水由1+400起向东接滨河路雨水管。第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页二、自然条件本工程施工区域属大陆性暖温带，半湿润季风型气候，季节分明，由于受秦岭及西伯利亚冷高空气压的影响，形成了春暖干旱，夏季湿润多雨，秋凉湿润，冬季干冷的气候特征，年平均气温7.6度～12.9度。三、主要技术标准（一）道路设计标准道路等级：城市干道标准轴载：BZZ-100设计道路宽度：5米（人行道）+14米（机动车道）+5米（人行道）（二）排水工程主要做法排水管采用预制钢筋混凝土Ⅱ级管，接口采用石棉水泥套环接口，做法见GB02中95S516/20，管道基础采用120°混凝土基础，做法见GB02中95S516/5。污水管穿千河段采用平口管内涨圈接口，做法见GB02中95S516/28，管道基础采用混凝土管基，满包混凝土加固，做法见GB02中95S516/7。雨水检查井做法：管径DN200～600见02S515/11，管径DN800～1000见02S515/17，管径DN1100～1800见02S515/32。污水检查井做法：管径DN300～600见02S515/20，管径DN600～800见02S515/24，管径DN800～1000见02S515/28.29，管径DN1200见第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共103页02S515/38。收水井做法见：边沟式单篦雨水井见GB02中95S518-1/7,雨水井连接管采用DN300，i=0.01。本路均采用边沟式单篦雨水井。所有检查井井盖、井座均为新型复合承重构件。(三)质量检验评定标准质量检验评定标准为：CJJ1-97《市政道路工程质量检验评定标准》；GB950092-96《沥青路面施工及验收规范》；GB50268-1997《给水排水工程施工验收规范》。四、主要工程量主要工程数量表序号项目单位数量备注管网工程1挖沟槽土方m34359.082m以内2挖沟槽土方m31121.314m以内3挖沟槽土方m37197.416m以内4基槽回填土方m310506.29素土5D400污水混凝土管道铺设m136.00Ⅱ...
