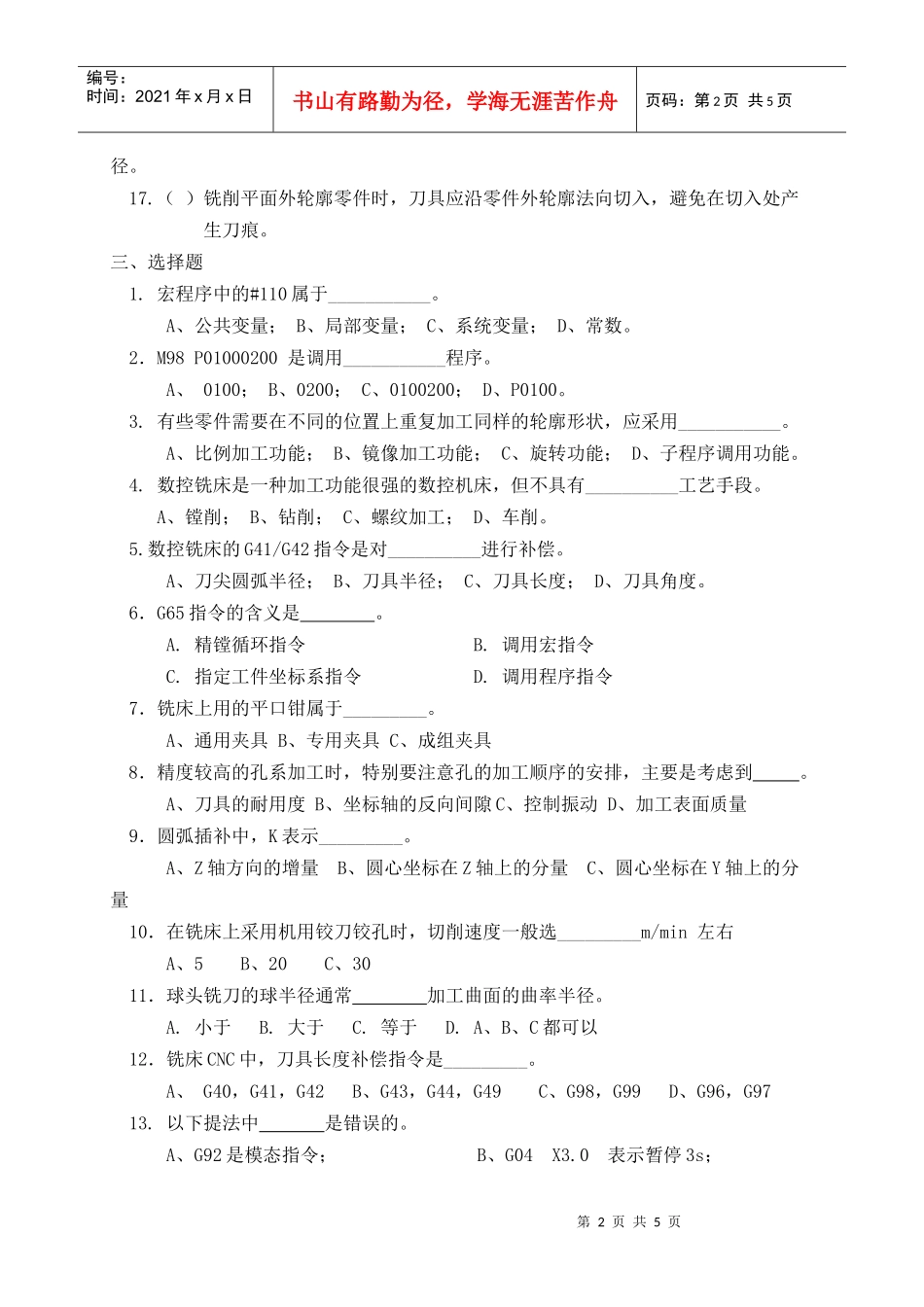

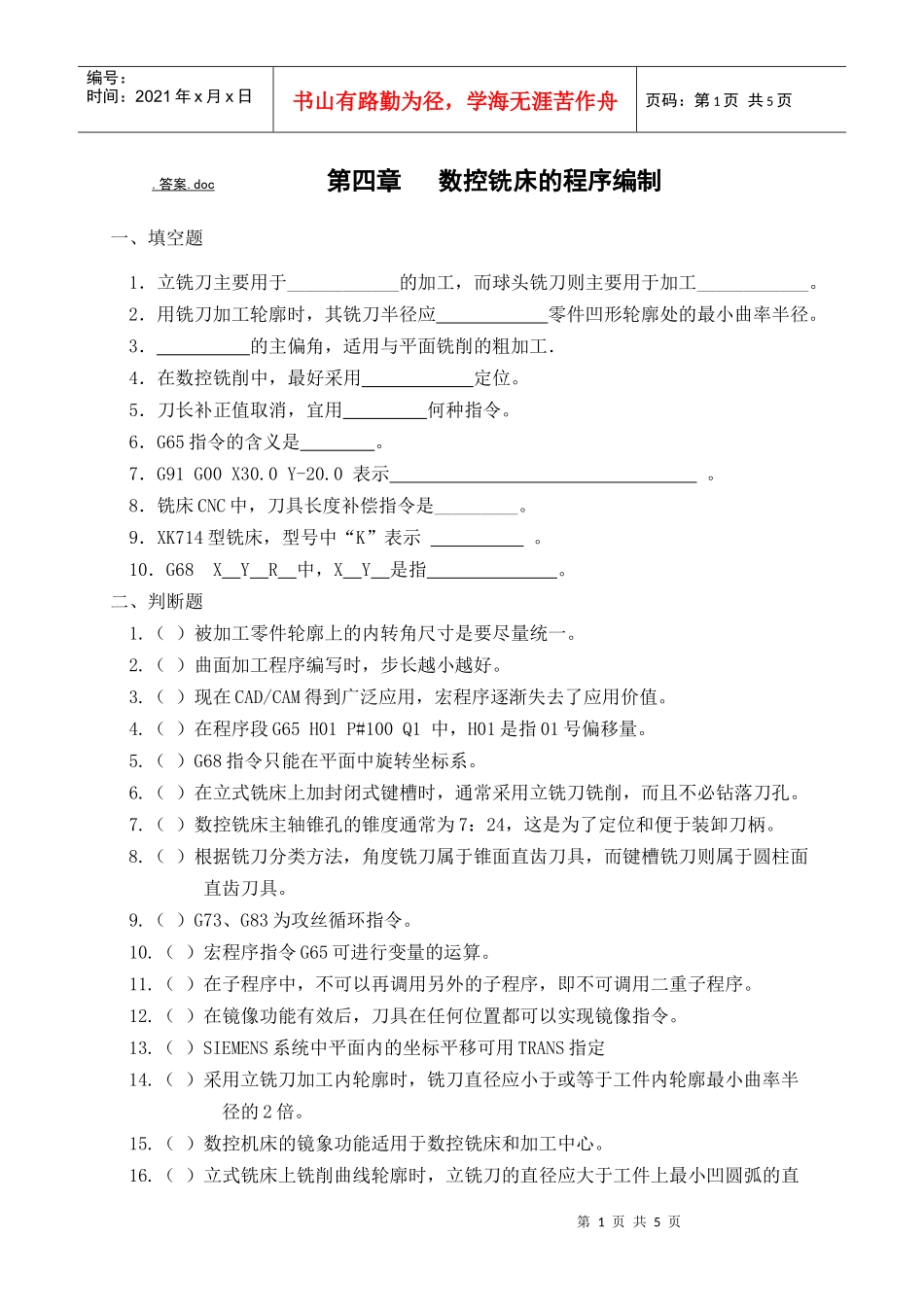

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页.答案.doc第四章数控铣床的程序编制一、填空题1．立铣刀主要用于____________的加工，而球头铣刀则主要用于加工____________。2．用铣刀加工轮廓时，其铣刀半径应零件凹形轮廓处的最小曲率半径。3．的主偏角，适用与平面铣削的粗加工．4．在数控铣削中，最好采用定位。5．刀长补正值取消，宜用何种指令。6．G65指令的含义是。7．G91G00X30.0Y-20.0表示。8．铣床CNC中，刀具长度补偿指令是_________。9．XK714型铣床，型号中“K”表示。10．G68XYR中，XY是指。二、判断题1.（）被加工零件轮廓上的内转角尺寸是要尽量统一。2.（）曲面加工程序编写时，步长越小越好。3.（）现在CAD/CAM得到广泛应用，宏程序逐渐失去了应用价值。4.（）在程序段G65H01P#100Q1中，H01是指01号偏移量。5.（）G68指令只能在平面中旋转坐标系。6.（）在立式铣床上加封闭式键槽时，通常采用立铣刀铣削，而且不必钻落刀孔。7.（）数控铣床主轴锥孔的锥度通常为7：24，这是为了定位和便于装卸刀柄。8.（）根据铣刀分类方法，角度铣刀属于锥面直齿刀具，而键槽铣刀则属于圆柱面直齿刀具。9.（）G73、G83为攻丝循环指令。10.（）宏程序指令G65可进行变量的运算。11.（）在子程序中，不可以再调用另外的子程序，即不可调用二重子程序。12.（）在镜像功能有效后，刀具在任何位置都可以实现镜像指令。13.（）SIEMENS系统中平面内的坐标平移可用TRANS指定14.（）采用立铣刀加工内轮廓时，铣刀直径应小于或等于工件内轮廓最小曲率半径的2倍。15.（）数控机床的镜象功能适用于数控铣床和加工中心。16.（）立式铣床上铣削曲线轮廓时，立铣刀的直径应大于工件上最小凹圆弧的直第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页径。17.（）铣削平面外轮廓零件时，刀具应沿零件外轮廓法向切入，避免在切入处产生刀痕。三、选择题1.宏程序中的#110属于___________。A、公共变量；B、局部变量；C、系统变量；D、常数。2．M98P01000200是调用___________程序。A、0100；B、0200；C、0100200；D、P0100。3.有些零件需要在不同的位置上重复加工同样的轮廓形状，应采用___________。A、比例加工功能；B、镜像加工功能；C、旋转功能；D、子程序调用功能。4.数控铣床是一种加工功能很强的数控机床，但不具有__________工艺手段。A、镗削；B、钻削；C、螺纹加工；D、车削。5.数控铣床的G41/G42指令是对__________进行补偿。A、刀尖圆弧半径；B、刀具半径；C、刀具长度；D、刀具角度。6．G65指令的含义是。A.精镗循环指令B.调用宏指令C.指定工件坐标系指令D.调用程序指令7．铣床上用的平口钳属于_________。A、通用夹具B、专用夹具C、成组夹具8．精度较高的孔系加工时，特别要注意孔的加工顺序的安排，主要是考虑到。A、刀具的耐用度B、坐标轴的反向间隙C、控制振动D、加工表面质量9．圆弧插补中，K表示_________。A、Z轴方向的增量B、圆心坐标在Z轴上的分量C、圆心坐标在Y轴上的分量10．在铣床上采用机用铰刀铰孔时，切削速度一般选_________m/min左右A、5B、20C、3011．球头铣刀的球半径通常加工曲面的曲率半径。A.小于B.大于C.等于D.A、B、C都可以12．铣床CNC中，刀具长度补偿指令是_________。A、G40，G41，G42B、G43，G44，G49C、G98，G99D、G96，G9713.以下提法中是错误的。A、G92是模态指令；B、G04X3.0表示暂停3s；第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页C、G33ZF中的F表示进给量；D、G41是刀具左补偿。14．孔加工循环结束后，刀具返回参考平面的指令为：。A、G96；B、G97；C、G98；D、G99。15．在数控铣床的内设有自动松拉刀装置，能在短时间内完成装刀、卸刀，使换刀较方便。A、主轴套筒；B、主轴；C、套筒；D、刀架。16．设H01=6mm，则执行G91G43G01Z-15.0后的实际移动量时。A、9mm；B、21mm；C、15mm；D、11mm。17．在工件上即有平面又有孔需要加工时，可采用。A、粗铣平面→钻孔→精铣平面；B、先加工平面，后加工孔；C、先加工孔...
