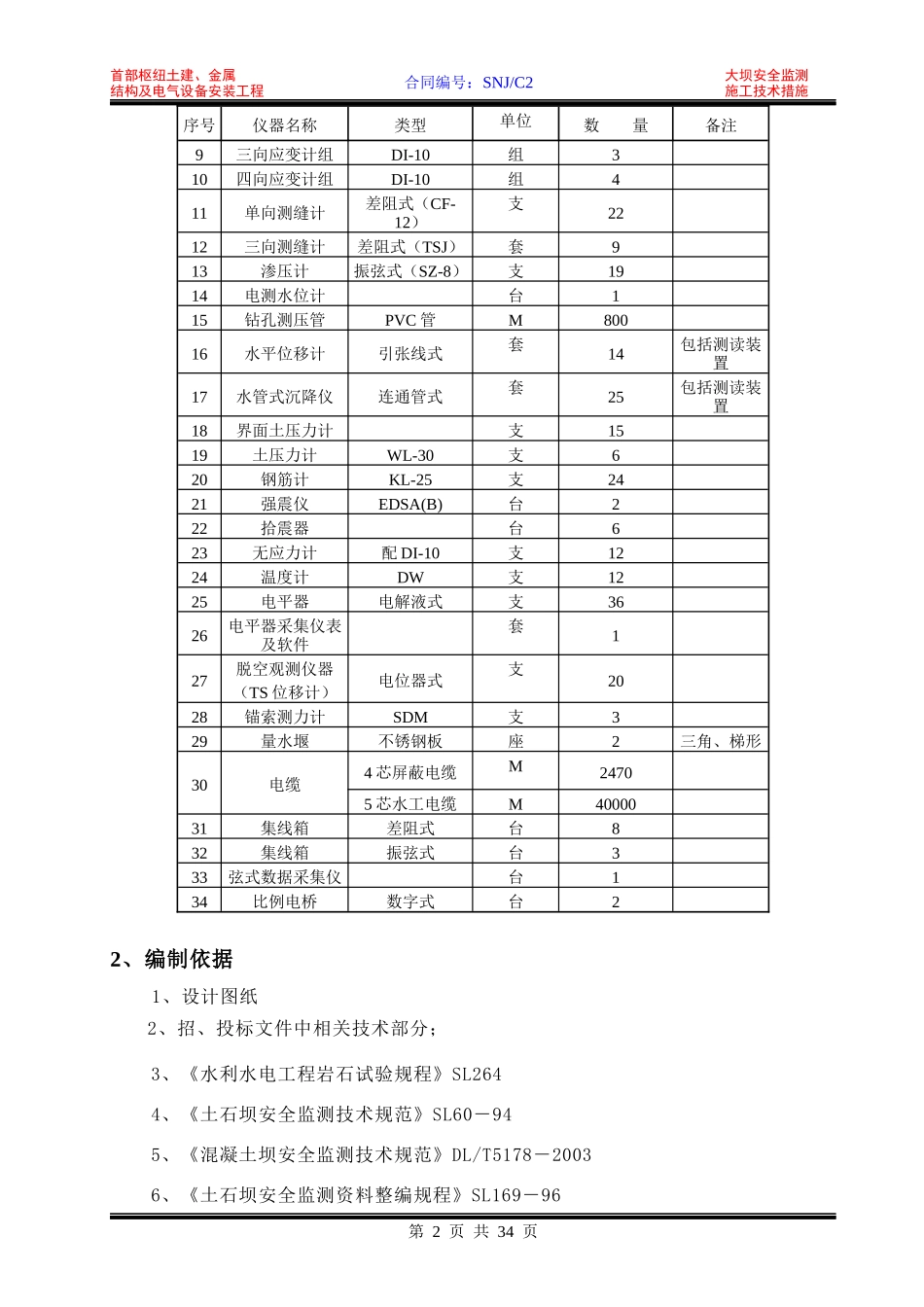

合同编号：SNJ/C2首部枢纽土建、金属大坝安全监测结构及电气设备安装工程施工技术措施大坝安全监测施工技术措施1、工程概况泗南江水电站采用跨流域、混合式开发。枢纽工程主要建筑物有：拦河坝、右岸导流洞、右岸溢洪洞、左岸泄洪冲沙（兼放空）洞、左岸电站进水口、引水隧洞、调压室、压力管道、主副厂房及开关站等。泗南江水电站砼面板堆石坝坝顶高程905.00m，最大坝高115m，坝顶长369.94m，顶宽8m，上游坝面坡比为1:1.4，下游坝面坡比为1:1.5(EL875以下)和1:1.6(EL875以上)，下游坝面综合坡比1:1.535。坝址上游有临时桥相连接左右岸。坝体防渗系统由趾板、面板砼、上游帷幕灌浆、上游盖重保护组成。坝体填筑主要由主堆石料（3B1）、开挖料（3B2）、次堆石料（3C）、过渡料（3A）、垫层料（2A）、特殊垫层料（2B）、盖重料（1B）、覆盖粘土料（1A）和下游坡面干砌石（3D）组成。垫层区水平厚3m，过渡区水平厚4m，下游坡面干砌石厚大于1.0m。坝体总填筑量297.082万m3，大坝基础防渗采用上游固结灌浆和帷幕灌浆相结合。拦河坝工程地质条件：下坝址河流呈近EW流向，河谷呈“V”型谷，两岸地形基本对称，坡度约35°～42°。河床冲积层厚3m～6m，两岸覆盖层厚度多在3m～7m间，但两坝肩和左岸坝轴线下游崩坡积厚度较大，右坝肩厚达10m～16m，左岸崩塌体厚达20m～34m。坝基主要由T3ya－1、T3ya－2、T3ya－3、T3ya－4及T3yb－1等岩组构成；岩石软硬相间、硬质岩稍多。坝址为横向谷，岩层走向与河床近垂直，以60°～90°陡倾下游，局部倒转。下坝址地质构造较复杂，因右岸河边和左岸坝肩各存在一条近顺河向平移断层F13、F14，断层两侧岩性不连续。两岸2/3坝高（高程865m）以下至河床段，无全风化层，强风化岩体厚度普遍较小，弱风化岩层下限的埋深：在河床部位为10m～20m，两岸坝顶高程为40m～45m。根据钻孔压水试验资料，透水率q≤3Lu相对隔水层顶板埋深，河床部分较浅，为20m～30m，向两岸渐变深，至两岸坝顶高程为45m～50m，在F14断层带附近较深形成一强透水带。主要工程量如下表1所示。监测仪器设备主要工程量表表1序号仪器名称类型单位数量备注1经纬仪台12测距仪Ⅰ级台13强制对中盘通用型套614水准标志个435测斜仪便携式套16测斜管ABSM457多点位移计差动电阻式或振弦式套34测点8二向应变计组DI-10组5第1页共34页合同编号：SNJ/C2首部枢纽土建、金属大坝安全监测结构及电气设备安装工程施工技术措施序号仪器名称类型单位数量备注9三向应变计组DI-10组310四向应变计组DI-10组411单向测缝计差阻式（CF-12）支2212三向测缝计差阻式（TSJ）套913渗压计振弦式（SZ-8）支1914电测水位计台115钻孔测压管PVC管M80016水平位移计引张线式套14包括测读装置17水管式沉降仪连通管式套25包括测读装置18界面土压力计支1519土压力计WL-30支620钢筋计KL-25支2421强震仪EDSA(B)台222拾震器台623无应力计配DI-10支1224温度计DW支1225电平器电解液式支3626电平器采集仪表及软件套127脱空观测仪器（TS位移计）电位器式支2028锚索测力计SDM支329量水堰不锈钢板座2三角、梯形30电缆4芯屏蔽电缆M24705芯水工电缆M4000031集线箱差阻式台832集线箱振弦式台333弦式数据采集仪台134比例电桥数字式台22、编制依据1、设计图纸2、招、投标文件中相关技术部分；3、《水利水电工程岩石试验规程》SL2644、《土石坝安全监测技术规范》SL60－945、《混凝土坝安全监测技术规范》DL/T5178－20036、《土石坝安全监测资料整编规程》SL169－96第2页共34页合同编号：SNJ/C2研读工程图纸报送仪器采购计划开箱检查编制月报年报仪器率定接线与预装现场埋设观测弄懂设计意图牢记设计要求外观、自由状态下通电和厂家资料检查力学性能、温度性能，与厂家资料对比，需符合工程技术标准与规定要求按规范接线并做记录按图放线定点，记录天气，开挖浇筑情况，现场值班按规定测次观测和巡视检查，记录准确、规范，并及时存档整理数据，分析总结，提出建议月报、年报单元工程质量评定表埋设考证表开工申请表附送率定表首部枢纽土建、金属大坝安全监测结构及电气设备安装工程施工技术措施7、《水利水电工程施工测量规程》SL52－938、《水利水电...
