数控铣床零件加工工艺分析与程序设计毕业论文VIP免费

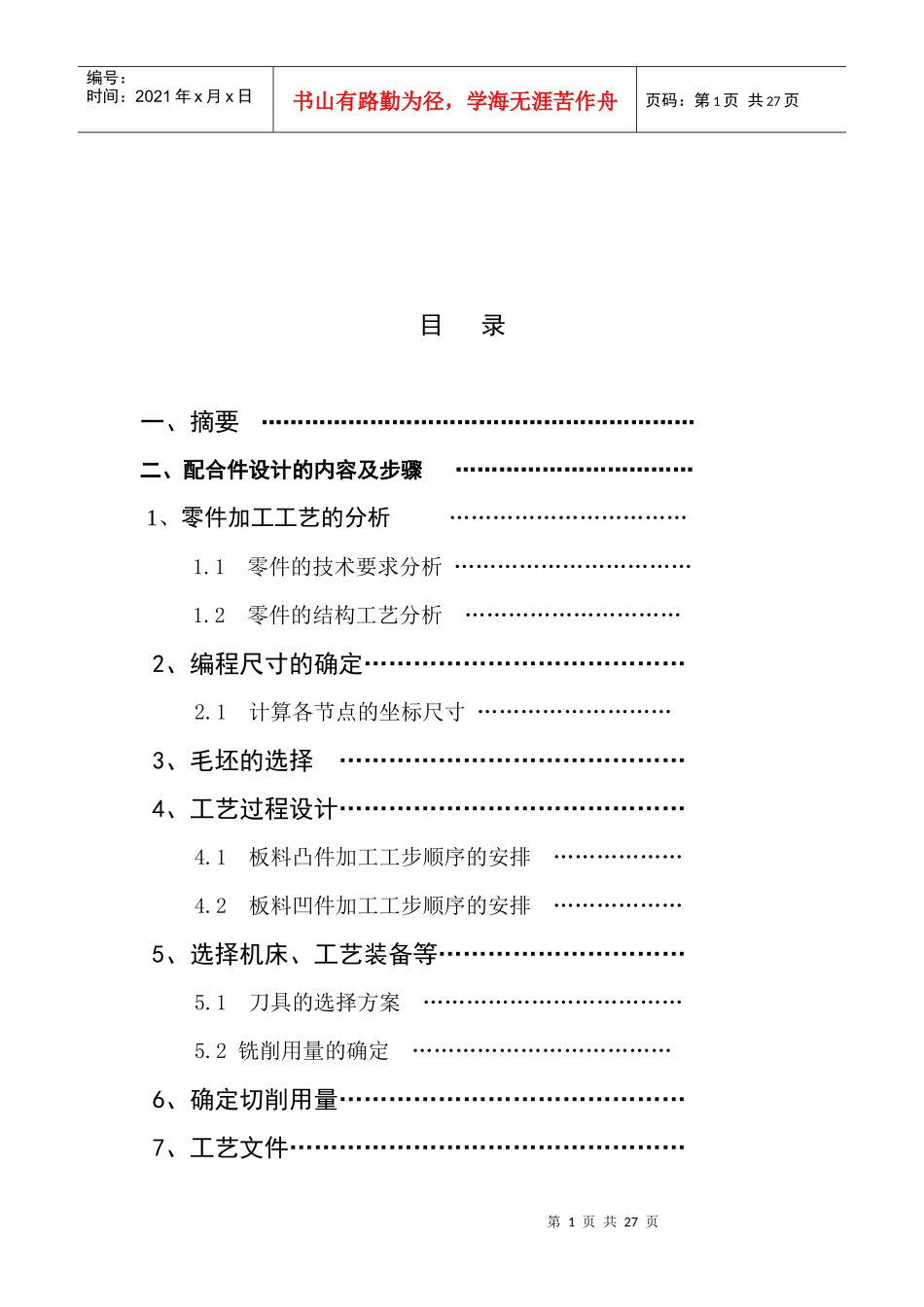

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录一、摘要……………………………………………………二、配合件设计的内容及步骤……………………………1、零件加工工艺的分析……………………………1.1零件的技术要求分析……………………………1.2零件的结构工艺分析…………………………2、编程尺寸的确定…………………………………2.1计算各节点的坐标尺寸………………………3、毛坯的选择……………………………………4、工艺过程设计……………………………………4.1板料凸件加工工步顺序的安排………………4.2板料凹件加工工步顺序的安排………………5、选择机床、工艺装备等…………………………5.1刀具的选择方案………………………………5.2铣削用量的确定………………………………6、确定切削用量……………………………………7、工艺文件…………………………………………第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页7.1工序卡片………………………………………7.2刀具卡……………………………………………8、编制加工程序单…………………………………三、小结…………………………………………………四、参考文献……………………………………………摘要数控机床的出现以及带来的巨大利益，引起世界各国科技界和工业界的普遍重视。发展数控机床是当前我国机械制造业技术改造的必由之路，是未来工厂自动化的基础。数控机床的大量使用，需要大批熟练掌握现代数控技术的人员。数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，它对国计民生的一些重要行业的发展起着越来越重要的作用。随着科技的发展，数控技术也在不断的发展更新，现在数控技术也称计算机数控技术，加工软件的更新快，CAD/CAM的应用是一项实践性很强的技术。如像UG,PRO/E,Cimitron,MasterCAM,CAXA制造工程师等。数控技术是技术性极强的工作，尤其在模具领域应用最为广泛，所以这要求从业人员具有很高的机械加工工艺知识，数控编程知识和数控操作技能。本文主要通过铣削加工薄壁配合件的数控工艺分析与加工，综合所学的专业基础知识，全面考虑可能影响在铣削、钻削、绞削加工中的因素，设计其加工工艺第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页和编辑程序，完成配合要求。关键词:铣削、钻削、绞削、CAD/CAM薄壁板类配合件零件加工1、零件加工工艺的分析1）、零件的技术要求分析零件的尺寸公差在0.05—0.1mm之间，且凸件薄壁厚度为8mm，区域面积较大，表面粗糙度也比较高，达到了Ra3.2um,相对难加工，加工时容易产生变形，处理不好可能会导致其壁厚公差及表面粗糙度难以达到要求。定位基准是工件在装夹定位时所依据的基准。该零件首先以一个毛坯件的一个平面为粗基准定位，将毛料的精加工定位面铣削出来，并达到规定的要求和质量，作为夹持面，再以夹持面为精基准装夹来加工零件，最后再将粗基准面加工到尺寸要求。材料名称:铝型材热处理：正火。强度较高，塑性和韧性尚好，最常用中碳调质钢，综合力学性能良好，用于制作承受负荷较大的小截面调质件和应力较小的大型正火零件，以及对心部强度要求不高的表面淬火零件。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页2）、零件的结构工艺分析零件形状如1-1、1-2图所示，有轮廓加工、板件凸、凹件加工及打孔等。由于典型零件需要配合的薄壁零件，形状比较简单，但是工序复杂，表面质量和精度要求高，所以从精度要求上考虑，定位和工序安排比较关键。为了保证加工精度和表面质量，根据毛胚形状和尺寸，分析采用两次定位（一次粗定位，一次精定位）装夹加工完成，按照基准面先主后次、先近后远、先里后外、先粗加工后精加工、先面后孔的原则依次划分工序加工.。零件基本尺寸：110×110×30凸件1-1第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无...
