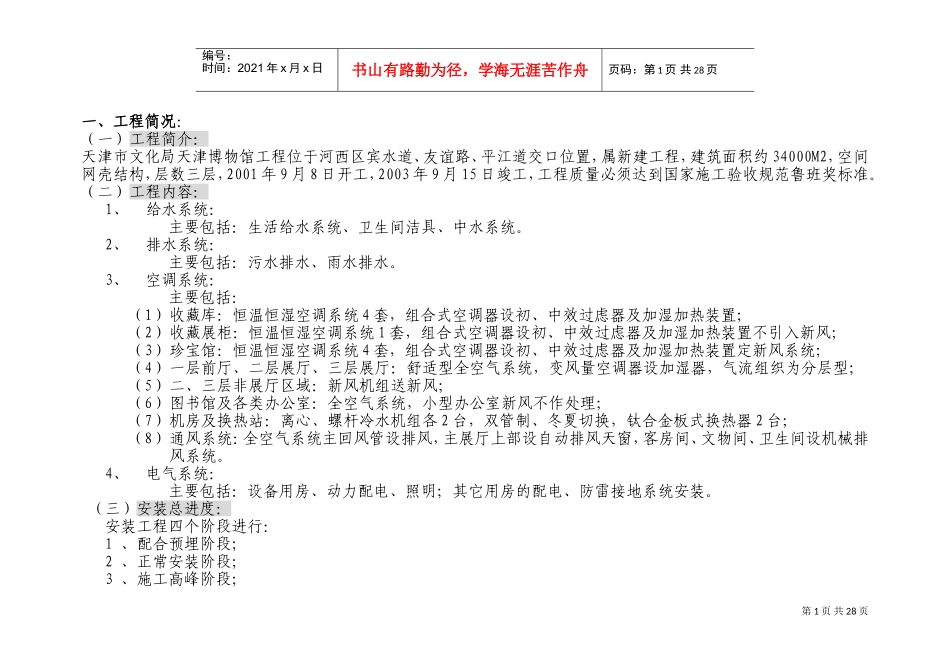

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页一、工程简况：（一）工程简介：天津市文化局天津博物馆工程位于河西区宾水道、友谊路、平江道交口位置，属新建工程，建筑面积约34000M2，空间网壳结构，层数三层，2001年9月8日开工，2003年9月15日竣工，工程质量必须达到国家施工验收规范鲁班奖标准。（二）工程内容：1、给水系统：主要包括：生活给水系统、卫生间洁具、中水系统。2、排水系统：主要包括：污水排水、雨水排水。3、空调系统：主要包括：（1）收藏库：恒温恒湿空调系统4套，组合式空调器设初、中效过虑器及加湿加热装置；（2）收藏展柜：恒温恒湿空调系统1套，组合式空调器设初、中效过虑器及加湿加热装置不引入新风；（3）珍宝馆：恒温恒湿空调系统4套，组合式空调器设初、中效过虑器及加湿加热装置定新风系统；（4）一层前厅、二层展厅、三层展厅：舒适型全空气系统，变风量空调器设加湿器，气流组织为分层型；（5）二、三层非展厅区域：新风机组送新风；（6）图书馆及各类办公室：全空气系统，小型办公室新风不作处理；（7）机房及换热站：离心、螺杆冷水机组各2台，双管制、冬夏切换，钛合金板式换热器2台；（8）通风系统：全空气系统主回风管设排风，主展厅上部设自动排风天窗，客房间、文物间、卫生间设机械排风系统。4、电气系统：主要包括：设备用房、动力配电、照明；其它用房的配电、防雷接地系统安装。（三）安装总进度：安装工程四个阶段进行：1、配合预埋阶段；2、正常安装阶段；3、施工高峰阶段；第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页4、调试及收尾阶段；（四）工程特点：1、该工程是创鲁班奖工程，在安装施工过程中，应结合本工程为后期施工的特点配合好土建的结构施工，统筹安排，协调配合，优质高效地完成安装任务。2、工程量大，功能齐全，工艺复杂。（五）采用的规范及技术标准：1GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》2GB50303-2002《建筑电气工程施工质量验收规范》3GB50243-2002《通风与空调施工质量验收规范》4GBJ50242《工业管道工程施工及验收规范》5GB50275-98《压缩机、风机、泵安装工程施工及验收规范》6GBJ149-90《电气装置安装工程母线装置施工及验收规范》7JGJ104-97《建筑工程冬季施工规程》898系列建筑标准设计图集9新型管材相关技术规程二、施工程序与施工组织：（一）施工程序和方法：（1）先进行总平面预埋管线的施工，尽量减少日后的挖掘、回填土方的大量工作。（2）对前期预埋工作进行全面校检，紧跟土建的施工进度，避免和减少事后剔凿。（3）根据施工条件，有所侧重安排开工顺序，特别应避免与空调工种的交叉作业。（4）施工专业顺序：本层内先进行上部施工，后下部施工；先大型管线、后小型管线风道施工，其中给水工程工作量大，系统多，工艺要求高，故施工的重点应以给水系统为主。（二）现场组织及管理制度：㈠、施工组织我公司为创造优质工程，（拟定鲁班奖工程）将集中人力、物力等给施工以充分保证，遵从建设单位及总包单位的统一部署，协调好内部的专业安装工作，保证工期和质量要求；由责任心强、技术过硬、管理水平高、具有类似工程施工经验的第一工程经理部（该工程曾创出周邓纪念馆鲁班奖工程）进行施工，以保证工程质量的高水平。如遇到第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页意外因素，需紧工期、抢进度时，可调有类似施工经验的经理部参与施工。1、组织结构体系网络图工程成员网络图工程经理质施预核器资环材量工算算材料保料员员员员员员员员姓名年龄性别职务专业职称备注张顺28男工程经理工程师林永新35男水施工员助理工程师梅玫28女预算员助理工程师张秀媛23女核算员会计员张慧珠32女资料员技术员董震25男环保员技术员田占奎45男安全员技术员2、质量保证体系网络图：质量技术经理水质检员电质检员工程经理窦家振李子栋张顺技术员技术员工程师第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页施工工长施工队伍...
