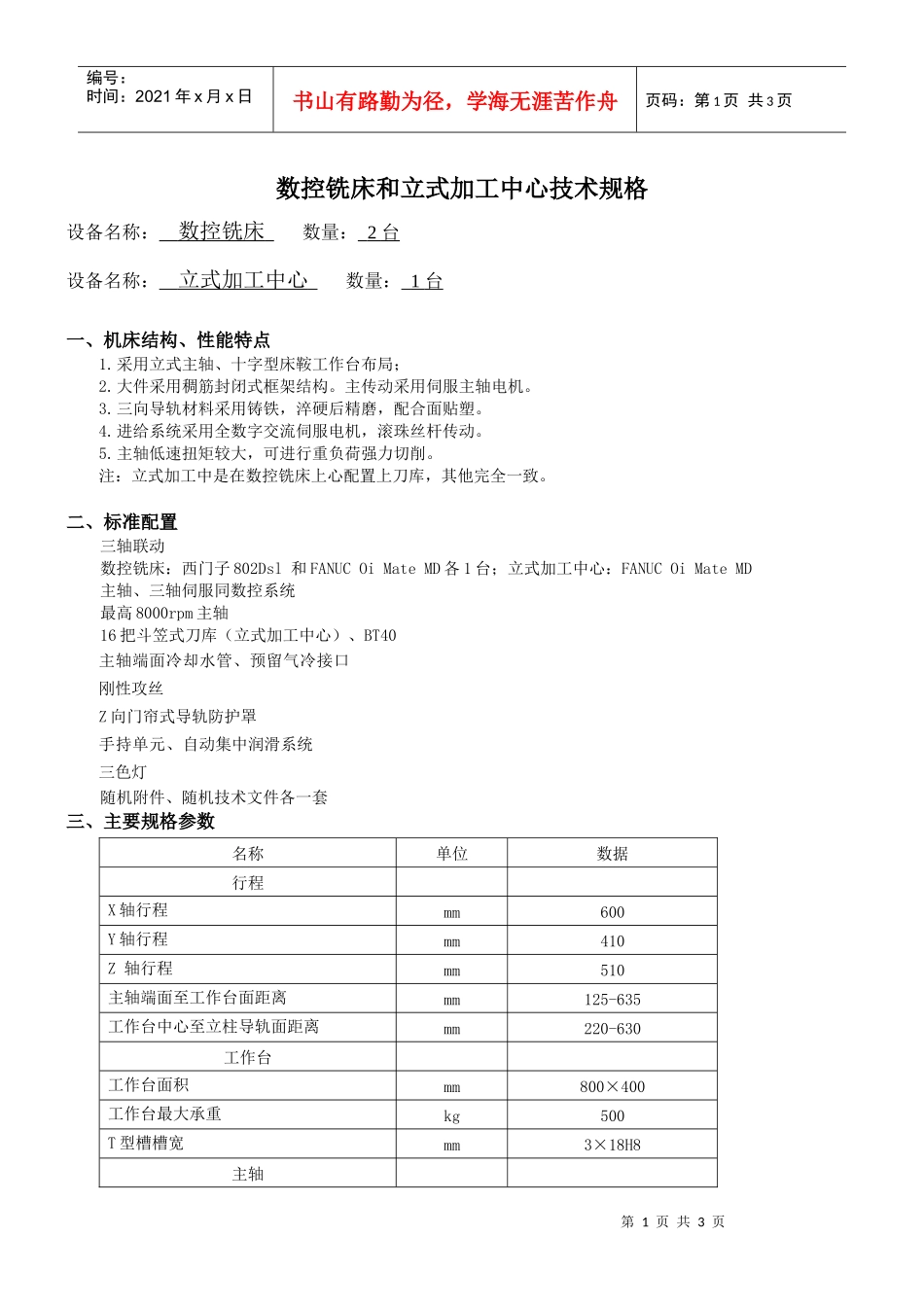

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页数控铣床和立式加工中心技术规格设备名称：数控铣床数量：2台设备名称：立式加工中心数量：1台一、机床结构、性能特点1.采用立式主轴、十字型床鞍工作台布局；2.大件采用稠筋封闭式框架结构。主传动采用伺服主轴电机。3.三向导轨材料采用铸铁，淬硬后精磨，配合面贴塑。4.进给系统采用全数字交流伺服电机，滚珠丝杆传动。5.主轴低速扭矩较大，可进行重负荷强力切削。注：立式加工中是在数控铣床上心配置上刀库，其他完全一致。二、标准配置三轴联动数控铣床：西门子802Dsl和FANUCOiMateMD各1台；立式加工中心：FANUCOiMateMD主轴、三轴伺服同数控系统最高8000rpm主轴16把斗笠式刀库（立式加工中心）、BT40主轴端面冷却水管、预留气冷接口刚性攻丝Z向门帘式导轨防护罩手持单元、自动集中润滑系统三色灯随机附件、随机技术文件各一套三、主要规格参数名称单位数据行程X轴行程mm600Y轴行程mm410Z轴行程mm510主轴端面至工作台面距离mm125-635工作台中心至立柱导轨面距离mm220-630工作台工作台面积mm800×400工作台最大承重kg500T型槽槽宽mm3×18H8主轴第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页主轴最高转速rpm8000主轴孔锥度-BT-40进给率X/Y/Z轴快速位移m/min10/10/8最大切削进给率m/min5自动换刀系统（立式加工中心）斗笠式刀具数pcs16换刀时间Sec7刀具最大长度mm350刀具最大直径mm90/180（相邻有/无刀）刀具最大重量kg6电机主轴电机kw5.5/7.5X/Y/Z电机Nm11/11/16冷泵电机w90精度（直线轴精度参照JB/T8772.4-1998标准）定位精度mmX/Z：0.016，Y：0.014重复定位精度mmX/Z：0.01,Y:0.008四、主关配套件配置清单名称规格制造商CNC控制系统（标配）OiMateMD（或802Dsl）日本FANUC（或西门子）主轴电机（AC伺服）Bi8同CNC控制系统伺服单元Bi同CNC控制系统五、程序功能1标准G代码和M代码。2刀具负载监控功能。3具有直线和圆弧插补功能。4补偿功能：反向间隙补偿。5刀具长度补偿。6英制/公制转换。7程序浏览/后台编辑。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页8直接图纸尺寸编程。9工件坐标系设定。10具有螺纹切削功能。11具有每转进给、每分钟进给和快速移动功能。12子程序调用功能。13自定义宏程序功能。14数控系统具有自我诊断功能。15单一固定循环功能。16复合固定循环功能。17手摇脉冲发生器18具有二维图形显示功能。六、技术培训免费技术培训，使买方能熟练掌握设备性能和操作使用方法、数控加工程序的手工编制及数控机床的电气与机械维护，共5个工作日。六、售后服务1.如客户对质量或技术反馈信息，4小时内回复客户。2.设备在使用期间出现故障，在接到通知的24小时内答复解决，如需现场服务，48小时内赶到现场维修。3.“三包”期内，因正常使用发生的零、部件损坏，免费进行更换；4.提供二年的质量保证期和终身技术支持、维修服务。七、随机技术文件提供完善详细的技术文件，因包含下列文件:使用说明书电气操作说明操作编程手册电气图册合格证明书装箱单维修手册
