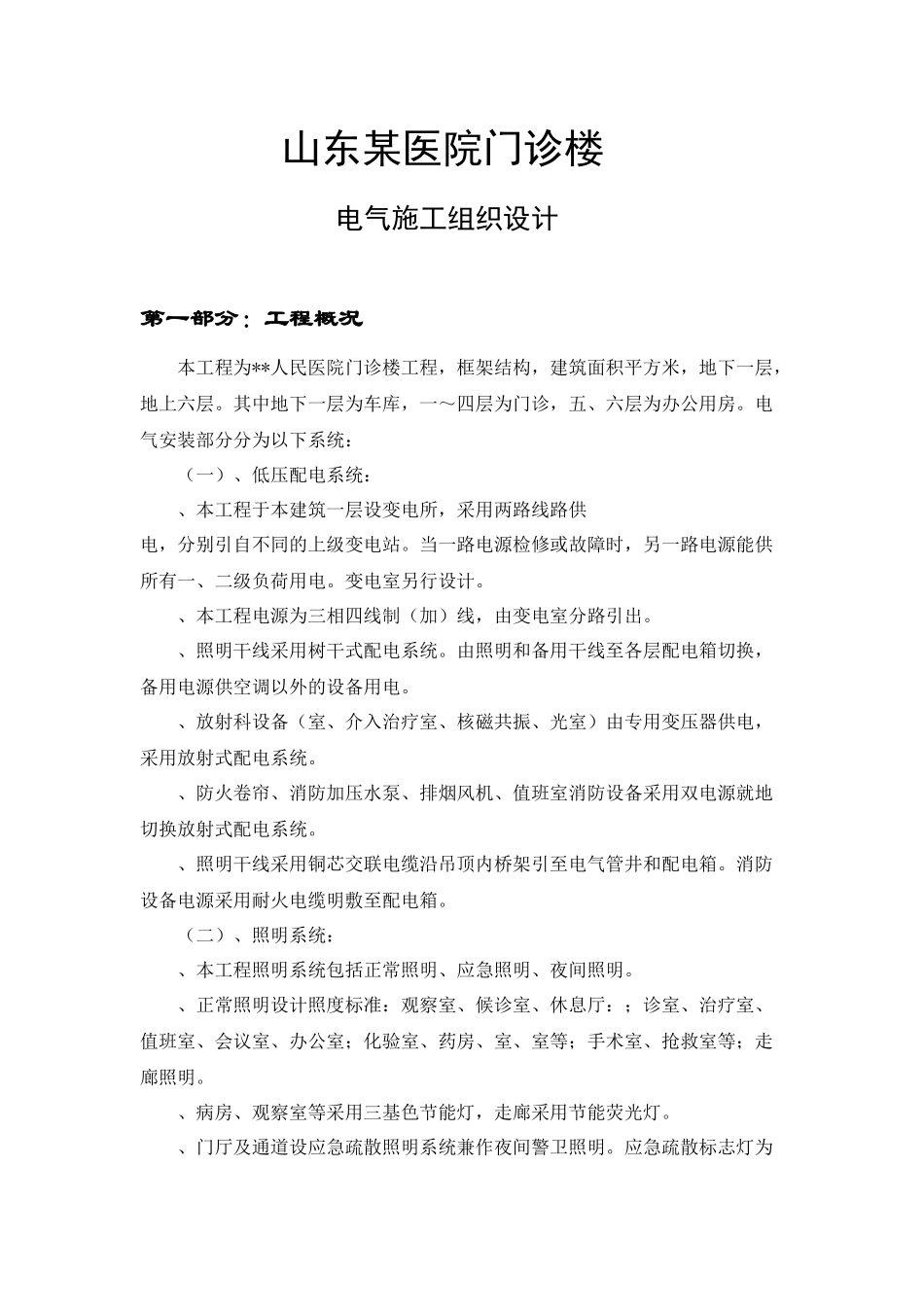

山东某医院门诊楼电气施工组织设计第一部分：工程概况本工程为**人民医院门诊楼工程，框架结构，建筑面积平方米，地下一层，地上六层
其中地下一层为车库，一～四层为门诊，五、六层为办公用房
电气安装部分分为以下系统：（一）、低压配电系统：、本工程于本建筑一层设变电所，采用两路线路供电，分别引自不同的上级变电站
当一路电源检修或故障时，另一路电源能供所有一、二级负荷用电
变电室另行设计
、本工程电源为三相四线制（加）线，由变电室分路引出
、照明干线采用树干式配电系统
由照明和备用干线至各层配电箱切换，备用电源供空调以外的设备用电
、放射科设备（室、介入治疗室、核磁共振、光室）由专用变压器供电，采用放射式配电系统
、防火卷帘、消防加压水泵、排烟风机、值班室消防设备采用双电源就地切换放射式配电系统
、照明干线采用铜芯交联电缆沿吊顶内桥架引至电气管井和配电箱
消防设备电源采用耐火电缆明敷至配电箱
（二）、照明系统：、本工程照明系统包括正常照明、应急照明、夜间照明
、正常照明设计照度标准：观察室、候诊室、休息厅：；诊室、治疗室、值班室、会议室、办公室；化验室、药房、室、室等；手术室、抢救室等；走廊照明
、病房、观察室等采用三基色节能灯，走廊采用节能荧光灯
、门厅及通道设应急疏散照明系统兼作夜间警卫照明

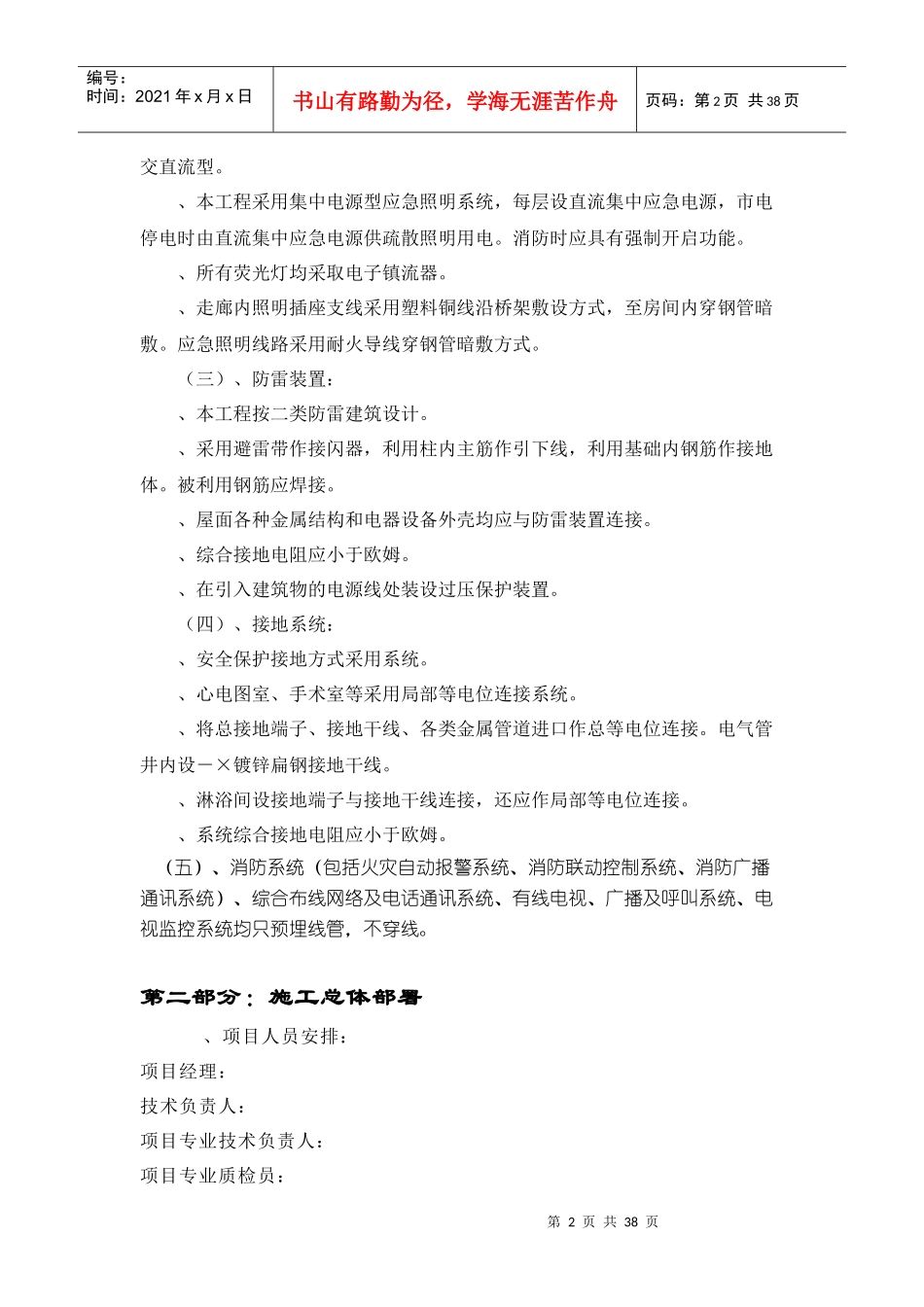

应急疏散标志灯为第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页交直流型
、本工程采用集中电源型应急照明系统，每层设直流集中应急电源，市电停电时由直流集中应急电源供疏散照明用电
消防时应具有强制开启功能
、所有荧光灯均采取电子镇流器
、走廊内照明插座支线采用塑料铜线沿桥架敷设方式，至房间内穿钢管暗敷
应急照明线路采用耐火导线穿钢管暗敷方式
（三）、防雷装置：、本工程按二类防雷建筑设计
、采用避雷带作接闪器，利用柱内主筋作引下线，利用基础内钢筋作接
