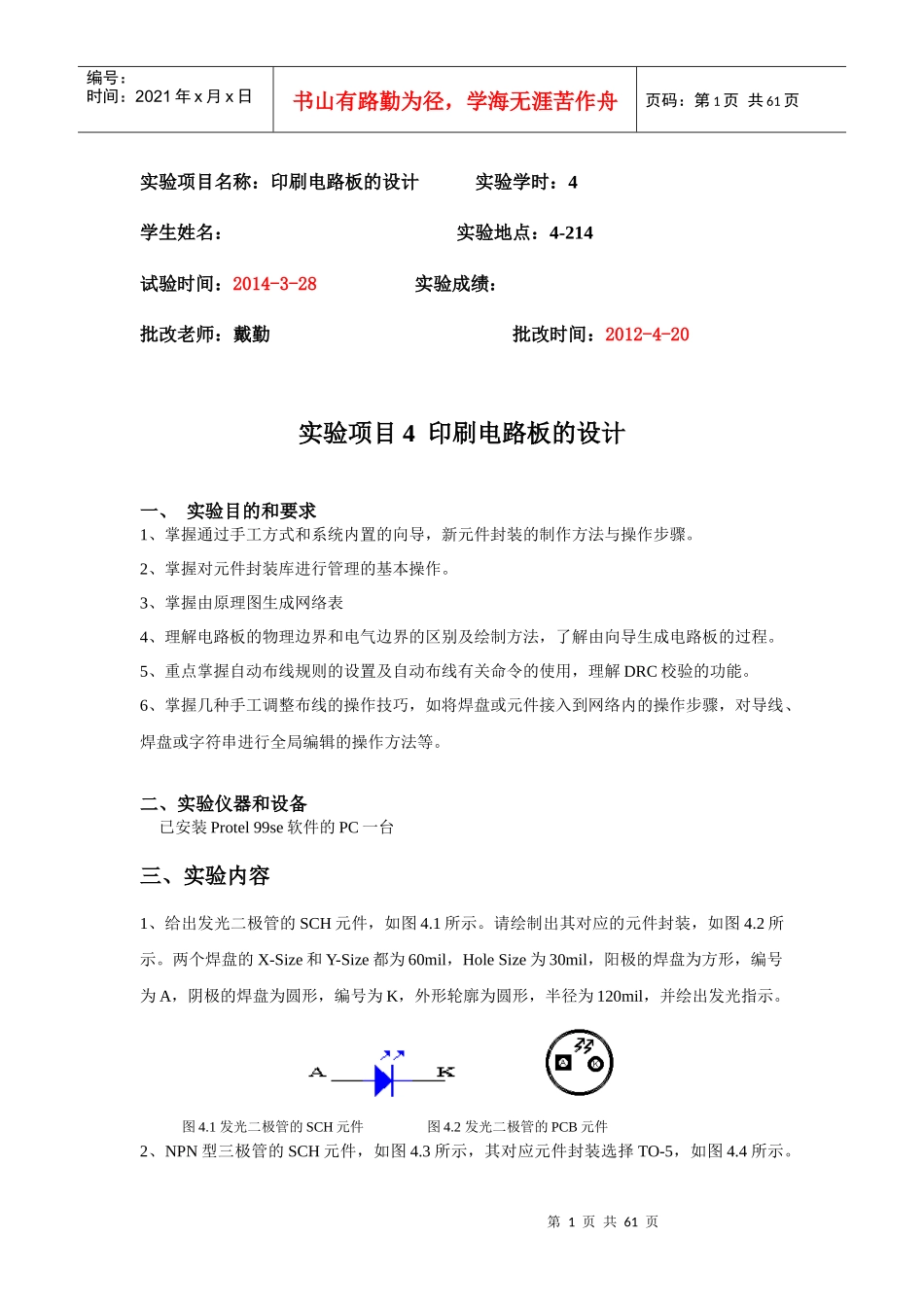

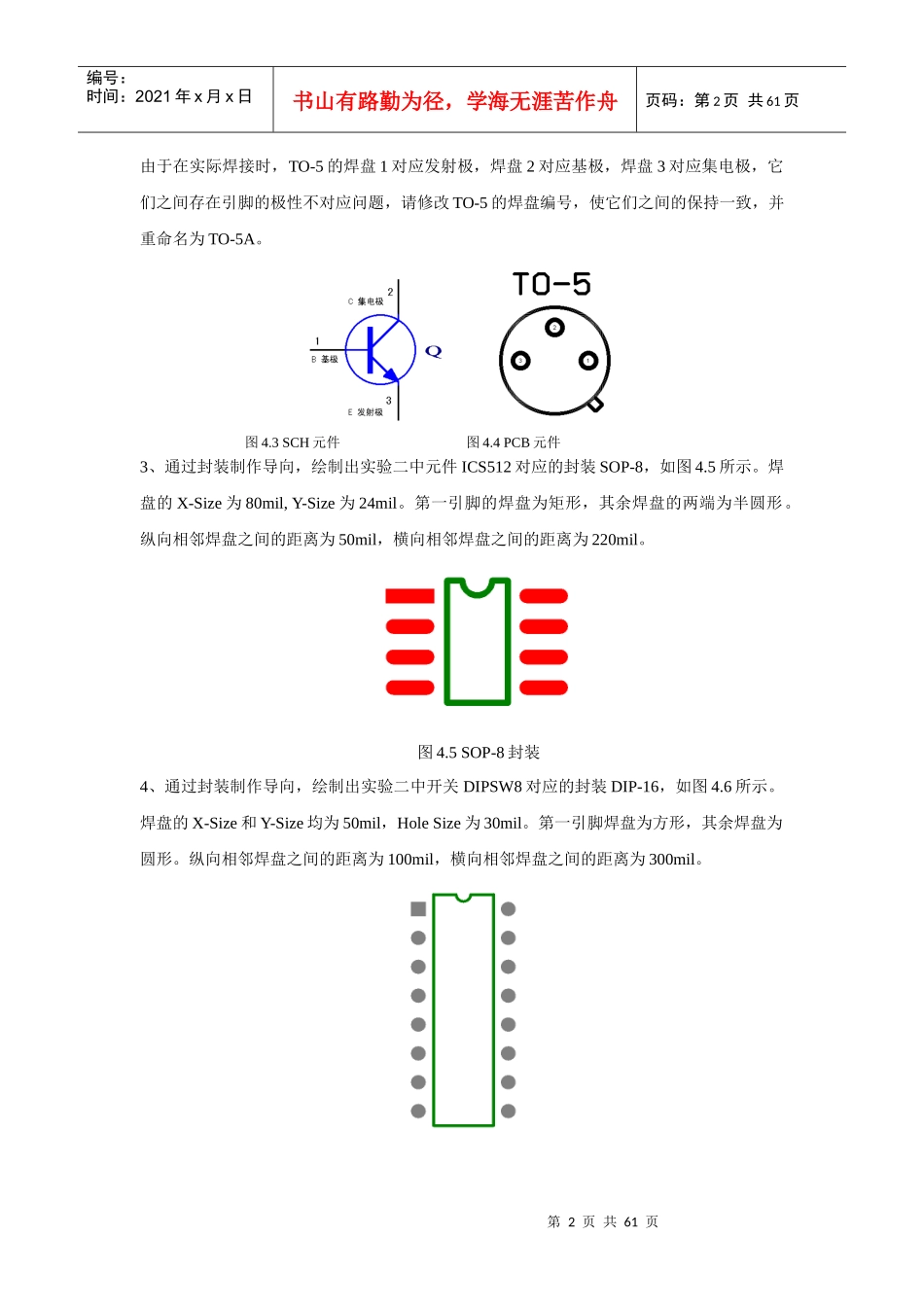

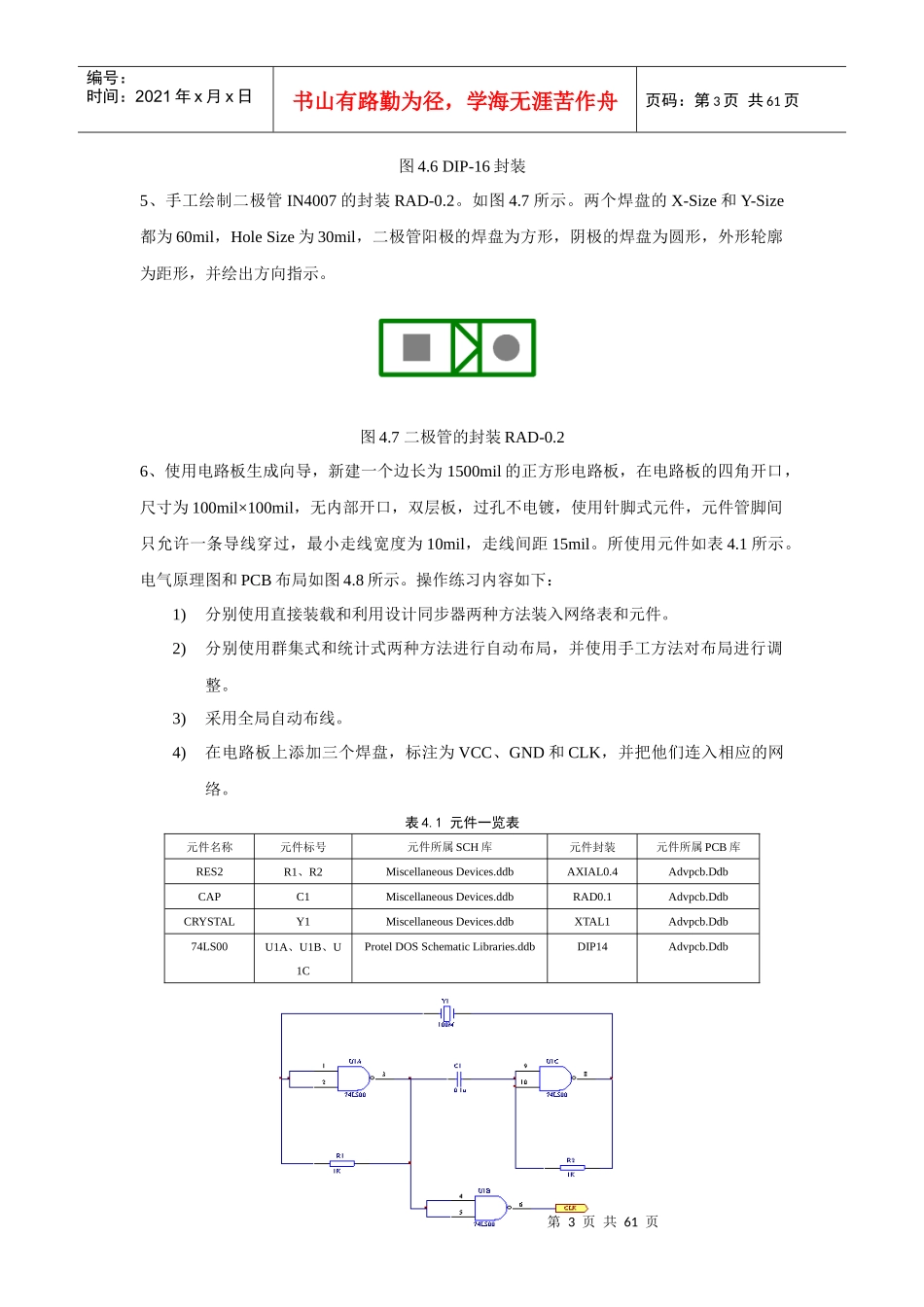

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页实验项目名称：印刷电路板的设计实验学时：4学生姓名：实验地点：4-214试验时间：2014-3-28实验成绩：批改老师：戴勤批改时间：2012-4-20实验项目4印刷电路板的设计一、实验目的和要求1、掌握通过手工方式和系统内置的向导，新元件封装的制作方法与操作步骤。2、掌握对元件封装库进行管理的基本操作。3、掌握由原理图生成网络表4、理解电路板的物理边界和电气边界的区别及绘制方法，了解由向导生成电路板的过程。5、重点掌握自动布线规则的设置及自动布线有关命令的使用，理解DRC校验的功能。6、掌握几种手工调整布线的操作技巧，如将焊盘或元件接入到网络内的操作步骤，对导线、焊盘或字符串进行全局编辑的操作方法等。二、实验仪器和设备已安装Protel99se软件的PC一台三、实验内容1、给出发光二极管的SCH元件，如图4.1所示。请绘制出其对应的元件封装，如图4.2所示。两个焊盘的X-Size和Y-Size都为60mil，HoleSize为30mil，阳极的焊盘为方形，编号为A，阴极的焊盘为圆形，编号为K，外形轮廓为圆形，半径为120mil，并绘出发光指示。图4.1发光二极管的SCH元件图4.2发光二极管的PCB元件2、NPN型三极管的SCH元件，如图4.3所示，其对应元件封装选择TO-5，如图4.4所示。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页由于在实际焊接时，TO-5的焊盘1对应发射极，焊盘2对应基极，焊盘3对应集电极，它们之间存在引脚的极性不对应问题，请修改TO-5的焊盘编号，使它们之间的保持一致，并重命名为TO-5A。图4.3SCH元件图4.4PCB元件3、通过封装制作导向，绘制出实验二中元件ICS512对应的封装SOP-8，如图4.5所示。焊盘的X-Size为80mil,Y-Size为24mil。第一引脚的焊盘为矩形，其余焊盘的两端为半圆形。纵向相邻焊盘之间的距离为50mil，横向相邻焊盘之间的距离为220mil。图4.5SOP-8封装4、通过封装制作导向，绘制出实验二中开关DIPSW8对应的封装DIP-16，如图4.6所示。焊盘的X-Size和Y-Size均为50mil，HoleSize为30mil。第一引脚焊盘为方形，其余焊盘为圆形。纵向相邻焊盘之间的距离为100mil，横向相邻焊盘之间的距离为300mil。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页图4.6DIP-16封装5、手工绘制二极管IN4007的封装RAD-0.2。如图4.7所示。两个焊盘的X-Size和Y-Size都为60mil，HoleSize为30mil，二极管阳极的焊盘为方形，阴极的焊盘为圆形，外形轮廓为距形，并绘出方向指示。图4.7二极管的封装RAD-0.26、使用电路板生成向导，新建一个边长为1500mil的正方形电路板，在电路板的四角开口，尺寸为100mil×100mil，无内部开口，双层板，过孔不电镀，使用针脚式元件，元件管脚间只允许一条导线穿过，最小走线宽度为10mil，走线间距15mil。所使用元件如表4.1所示。电气原理图和PCB布局如图4.8所示。操作练习内容如下：1)分别使用直接装载和利用设计同步器两种方法装入网络表和元件。2)分别使用群集式和统计式两种方法进行自动布局，并使用手工方法对布局进行调整。3)采用全局自动布线。4)在电路板上添加三个焊盘，标注为VCC、GND和CLK，并把他们连入相应的网络。表4.1元件一览表元件名称元件标号元件所属SCH库元件封装元件所属PCB库RES2R1、R2MiscellaneousDevices.ddbAXIAL0.4Advpcb.DdbCAPC1MiscellaneousDevices.ddbRAD0.1Advpcb.DdbCRYSTALY1MiscellaneousDevices.ddbXTAL1Advpcb.Ddb74LS00U1A、U1B、U1CProtelDOSSchematicLibraries.ddbDIP14Advpcb.Ddb第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页图4.8电气原理图和PCB布局图7、使用电路板生成向导，新建一个边长为1800mil的正方形电路板，在电路板的四角开口，尺寸为100mil×100mil，无内部开口，双层板，过孔电镀，使用针脚式元件，元件管脚间只允许一条导线穿过，最小走线宽度为20mil，走线间距15mil。加载Advpcb.ddb元件封装库，所使用元件如表4.2所示。电气原理图和PCB布局如图4.9所示。操...
