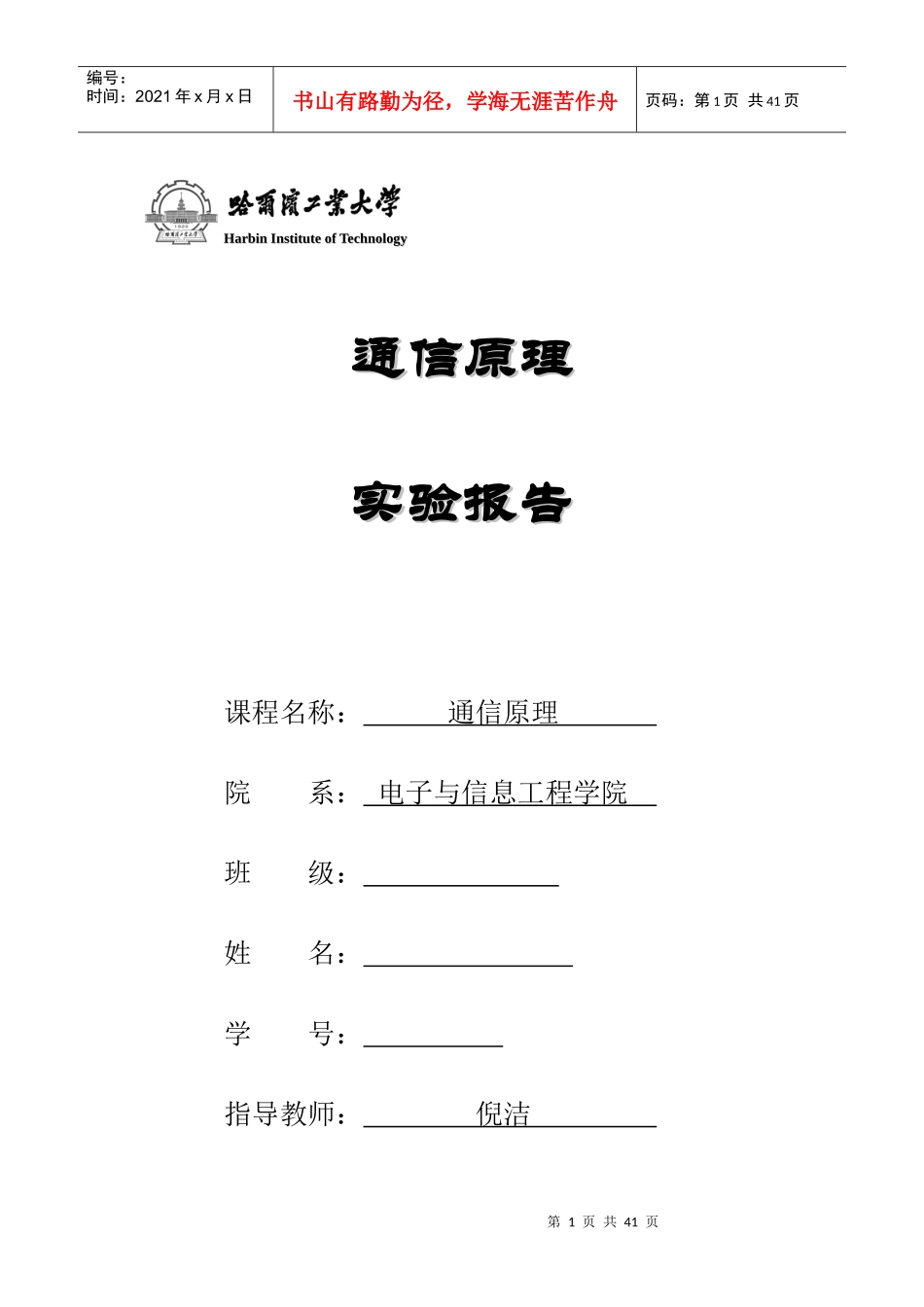

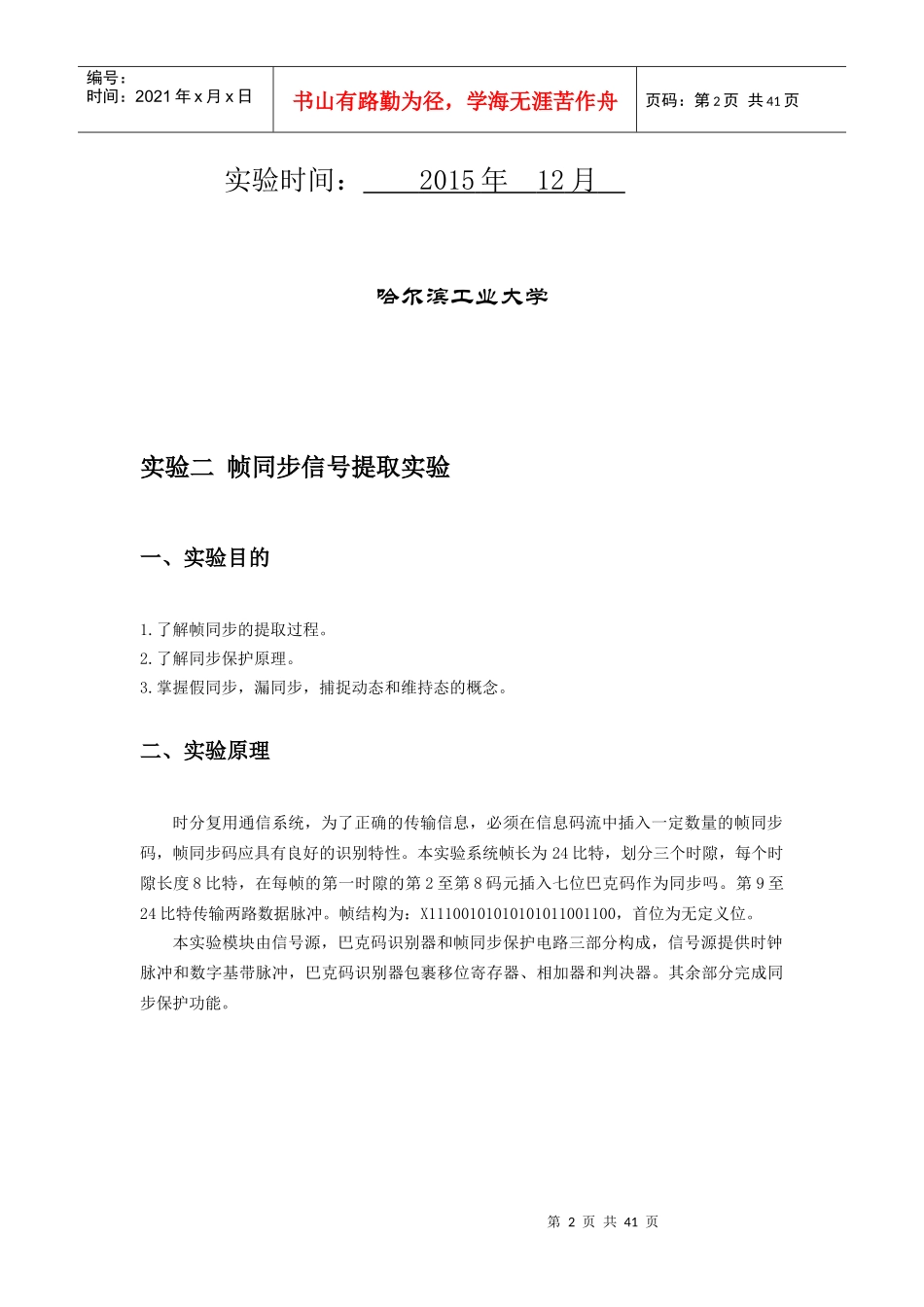

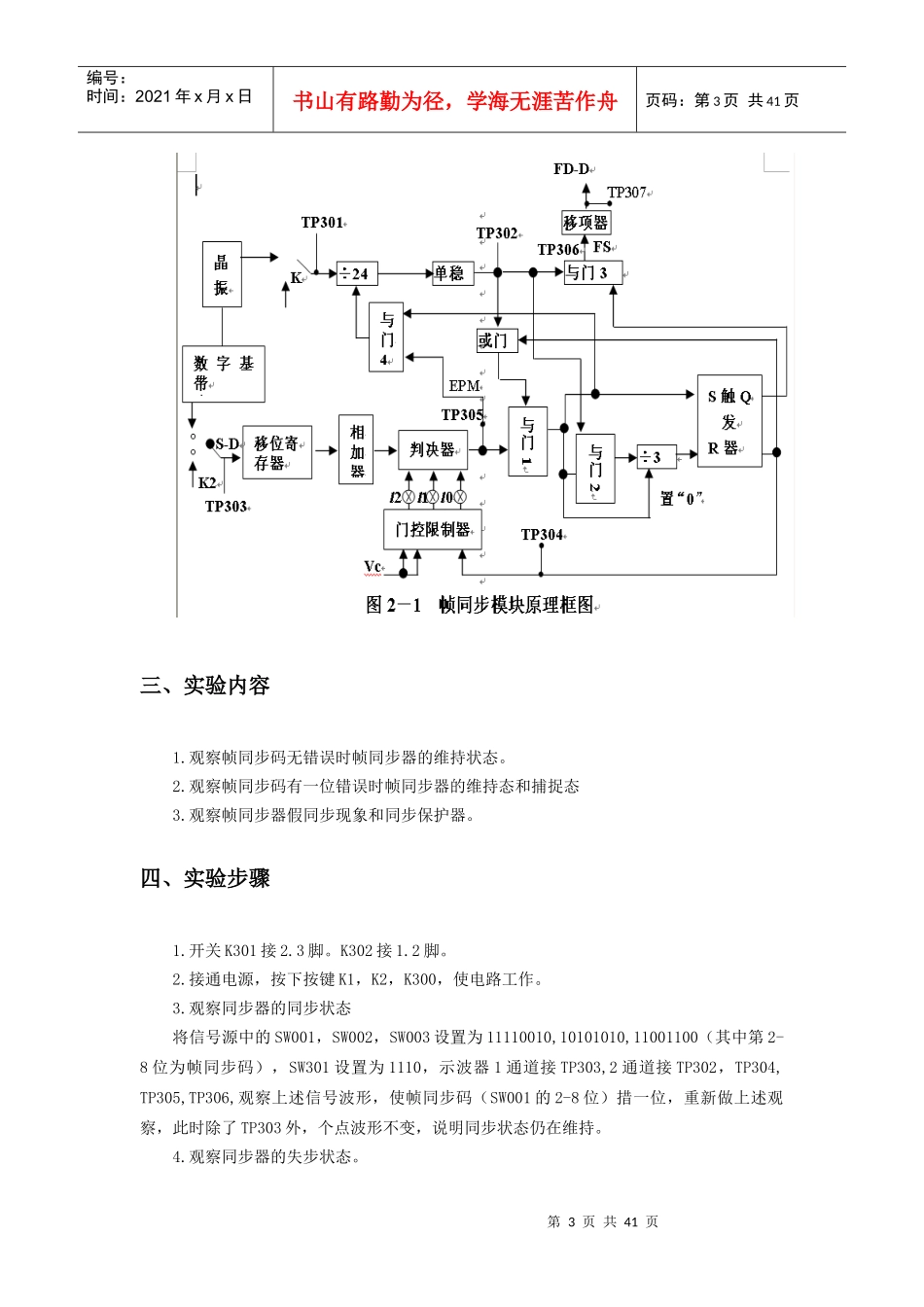

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页HarbinInstituteofTechnologyHarbinInstituteofTechnology通信原理通信原理实验报告实验报告课程名称：通信原理院系：电子与信息工程学院班级：姓名：学号：指导教师：倪洁第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页实验时间：2015年12月哈尔滨工业大学实验二帧同步信号提取实验一、实验目的1.了解帧同步的提取过程。2.了解同步保护原理。3.掌握假同步，漏同步，捕捉动态和维持态的概念。二、实验原理时分复用通信系统，为了正确的传输信息，必须在信息码流中插入一定数量的帧同步码，帧同步码应具有良好的识别特性。本实验系统帧长为24比特，划分三个时隙，每个时隙长度8比特，在每帧的第一时隙的第2至第8码元插入七位巴克码作为同步吗。第9至24比特传输两路数据脉冲。帧结构为：X11100101010101011001100，首位为无定义位。本实验模块由信号源，巴克码识别器和帧同步保护电路三部分构成，信号源提供时钟脉冲和数字基带脉冲，巴克码识别器包裹移位寄存器、相加器和判决器。其余部分完成同步保护功能。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页三、实验内容1.观察帧同步码无错误时帧同步器的维持状态。2.观察帧同步码有一位错误时帧同步器的维持态和捕捉态3.观察帧同步器假同步现象和同步保护器。四、实验步骤1.开关K301接2.3脚。K302接1.2脚。2.接通电源，按下按键K1，K2，K300，使电路工作。3.观察同步器的同步状态将信号源中的SW001，SW002，SW003设置为11110010,10101010,11001100（其中第2-8位为帧同步码），SW301设置为1110，示波器1通道接TP303,2通道接TP302，TP304,TP305,TP306,观察上述信号波形，使帧同步码（SW001的2-8位）措一位，重新做上述观察，此时除了TP303外，个点波形不变，说明同步状态仍在维持。4.观察同步器的失步状态。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页关闭电源，断开K302，在开电源（三个发光二极管全亮）。使帧同步码措一位后再将K302届1,2脚，则同步器处于失步状态。观察TP302.TP304,TP305,TP306,各信号波形，此时，TP305，TP306，TP307无波形输出。5.观察识别器假识别现象及同步保护器的同步保护作用重新将SW001置为11110010状态，同步器处于同步状态后（发光二极管D304熄灭）再把SW001置为01010010状态，SW301置为1100，观察TP302，TP304,TP305,TP306,波形。此时TP305输出的为假同步识别信号，TP306输出的仍为正确的帧同步信号，说明同步保护器滤除了错误的识别信号。五、测试点参考波形TP302第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页TP303TP305第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页TP306TP307六、实验分析本实验中巴克码识别器完成对七位巴克码的自相关运算，移位寄存器预置状态应与七位巴克码相同。当有正确的七位巴克码时，相加器输出七；当七位全对时，把位同步信息和数字基带信号输入给移位寄存器，识别器就会有帧同步是别的EPM信号输出。识别器先找到和帧同步码一致的信码码位，然后对帧逐个进行比较，如果接收端的本第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页地同步码相位与信码码型不同，那么是假识别信号，否则是帧同步信号。实验三位同步信号提取实验一、实验目的掌握用数字锁相环提取位同步信号的原理二、实验原理用于位同步信号提取电路的数字锁相环有两种：超前滞后型和触发型，本实验采用的是触发型数字锁相环。位同步器是由控制器、数字锁相环和展宽器构成的。数字锁相环包括数字鉴相器、量化器。数字环路滤波器和数控震荡器等单元。晶振分频器为系统提供时钟，基带信号源为系统提供测试用数字信号。锁相环是位同步器的主要部分，其作用是把本地位定时脉冲与接收到的信息序列中的位定时信...
