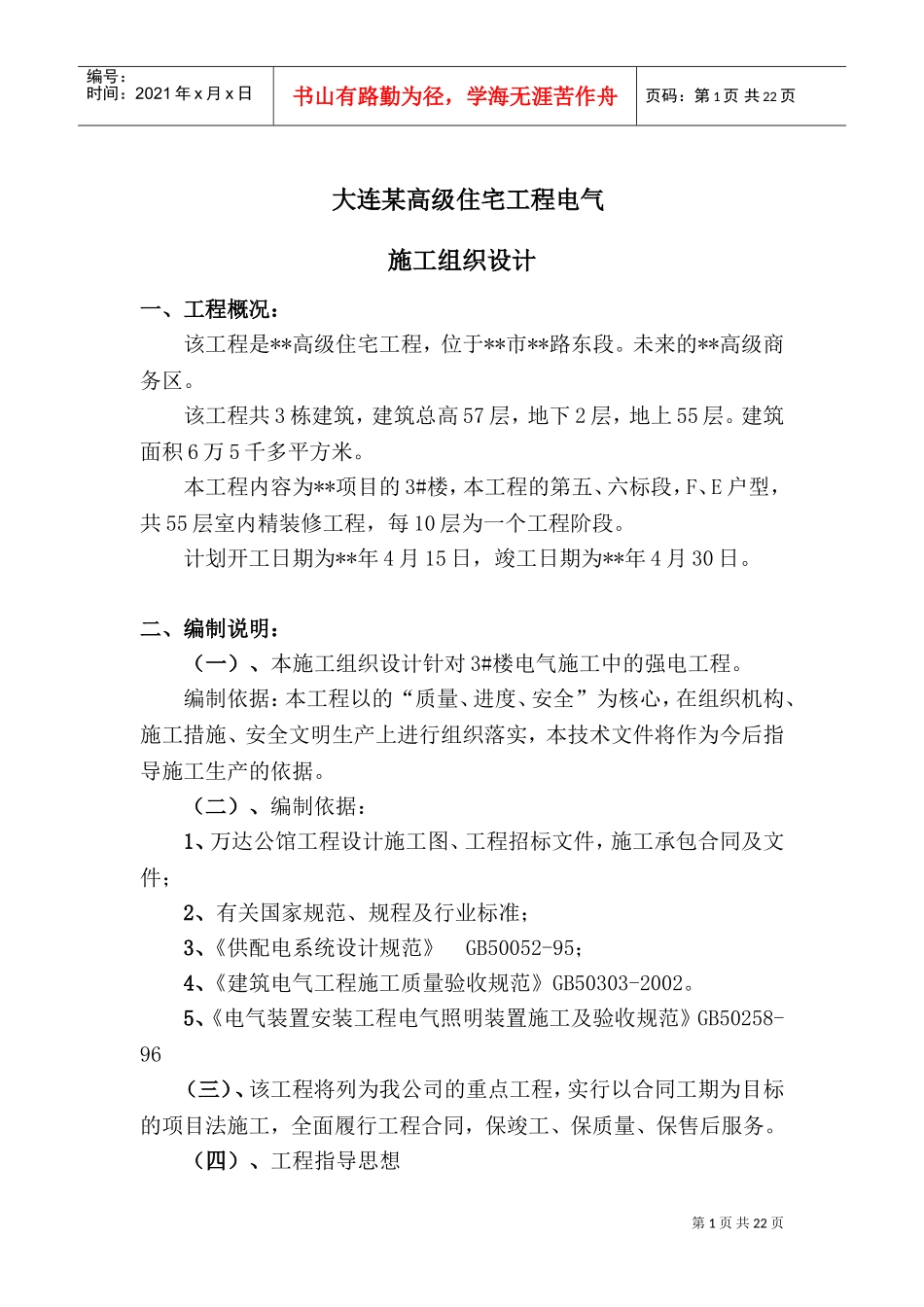

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页大连某高级住宅工程电气施工组织设计一、工程概况：该工程是**高级住宅工程，位于**市**路东段。未来的**高级商务区。该工程共3栋建筑，建筑总高57层，地下2层，地上55层。建筑面积6万5千多平方米。本工程内容为**项目的3#楼，本工程的第五、六标段，F、E户型，共55层室内精装修工程，每10层为一个工程阶段。计划开工日期为**年4月15日，竣工日期为**年4月30日。二、编制说明：（一）、本施工组织设计针对3#楼电气施工中的强电工程。编制依据：本工程以的“质量、进度、安全”为核心，在组织机构、施工措施、安全文明生产上进行组织落实，本技术文件将作为今后指导施工生产的依据。（二）、编制依据：1、万达公馆工程设计施工图、工程招标文件，施工承包合同及文件；2、有关国家规范、规程及行业标准；3、《供配电系统设计规范》GB50052-95；4、《建筑电气工程施工质量验收规范》GB50303-2002。5、《电气装置安装工程电气照明装置施工及验收规范》GB50258-96（三）、该工程将列为我公司的重点工程，实行以合同工期为目标的项目法施工，全面履行工程合同，保竣工、保质量、保售后服务。（四）、工程指导思想第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页使本工程能够保证各个方面都尽善尽美，全面地搞好项目施工全过程的管理，争创一流的质量和一流的施工进度，做到安全无事故。三、工程特点：（一）、该工程为室内精装修工程。（二）、施工范围：包括室内强电土建预埋管路核查，预埋线定位盒，所有装修范围内包括墙内、吊顶内暗配管路铺设，插座和照明穿线，通风系统及空调系统供电布管布线，户型内弱电箱供电，强电线路汇总至户型配电箱（不含箱体安装），后期插座和开关面板及灯具安装，公共区域包括1层大堂、楼层电梯前室插座和照明（不含应急线路铺设，含灯具安装），公共区域金属桥架、管线汇总至楼层公共强电井配电箱，以及配电系统调试。（三）、配电系统：1、各户型电源为380V/220V三相五线制，从本楼层公共强电井引出。安全保护接地方式采用TN-S系统。卫生间采用局部等电位（LEB）连接系统，洗手盆、浴盆等金属钢架与等电位连接。2、照明系统：照明线路采用KBG电线管沿吊顶内、墙体暗敷设，吊顶内管路暗铺设和土建预埋照明管路相结合。照明布线采用低烟无卤电线（WDZ），单相220V+PE线的安全保护接地方式，KBG管必须可靠接地，照明灯具接地。卧室内照明多处采用双控、多控设计。3、插座部分：插座线路采用KBG电线管沿墙体、地面暗敷设。插座布线采用低烟无卤电线（WDZ），单相220V+PE线的安全保护接地方式，KBG管必须可靠接地。4、大堂和电梯前室供电：照明和插座线路采用KBG管沿天花内、墙体内暗设，采用低烟无第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页卤电线（WDZ）供电。单相220V+PE线。公共部分设应急照明。电源由本楼层强电井引出。5、其他用电设备供电：新风空调线路采用KBG管沿天花内、墙体内暗设，采用低烟无卤电线（WDZ）供电。新风空调室内机单相220V+PE线供电，空调外机三相380V+PE线供电。弱电箱线路沿用土建预埋管路，采用低烟无卤电线（WDZ）单相220V+PE线供电。四、施工部署：1、项目人员安排：项目经理：**技术负责人：**项目专业技术负责人：**项目专业质检员：**施工员：**资料员:**电气班组长：**2、工期目标：施工工期合理安排目标内，力争作到完善交叉作业，确保按时完工交付使用。3、质量管理目标、质量体系：建立质量保证体系，对各分部分项工程实行目标管理，作到组织落实，建立岗位责任制，以保证管理总的质量目标。项目经理部严格按照质量体系的标准实施管理职责，以全面质量管理为中心，对工程实施全过程、全方位管理，确保本工程实现一流的承包管理、一流的文明施工、一流的工程质量和一流的施工速度，高标准、高质量完成该工程。4、劳动力计划：基础阶段配备电工6名，其中技术工人4名，进行现场临时用电第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无...
