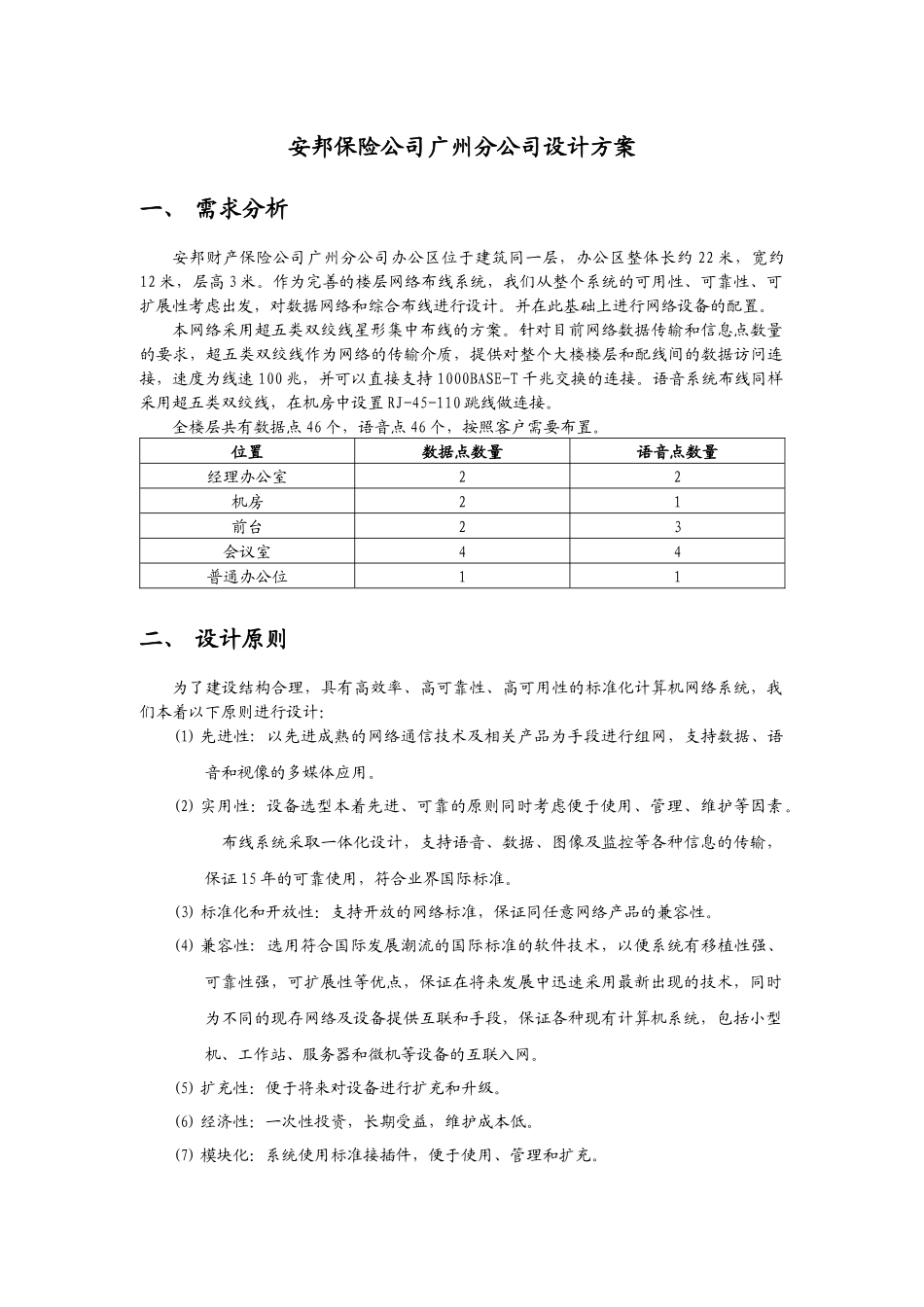

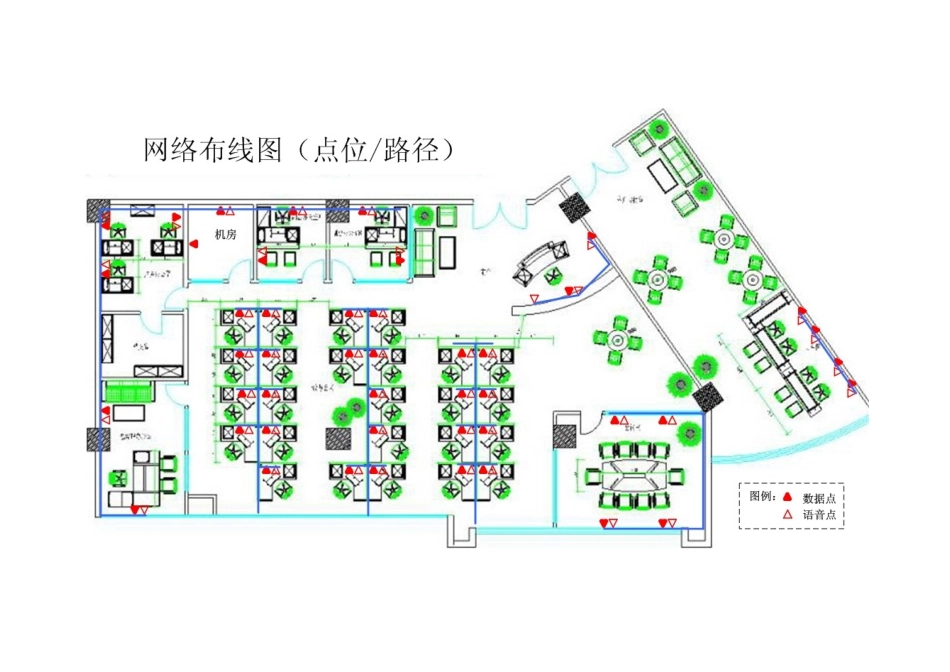

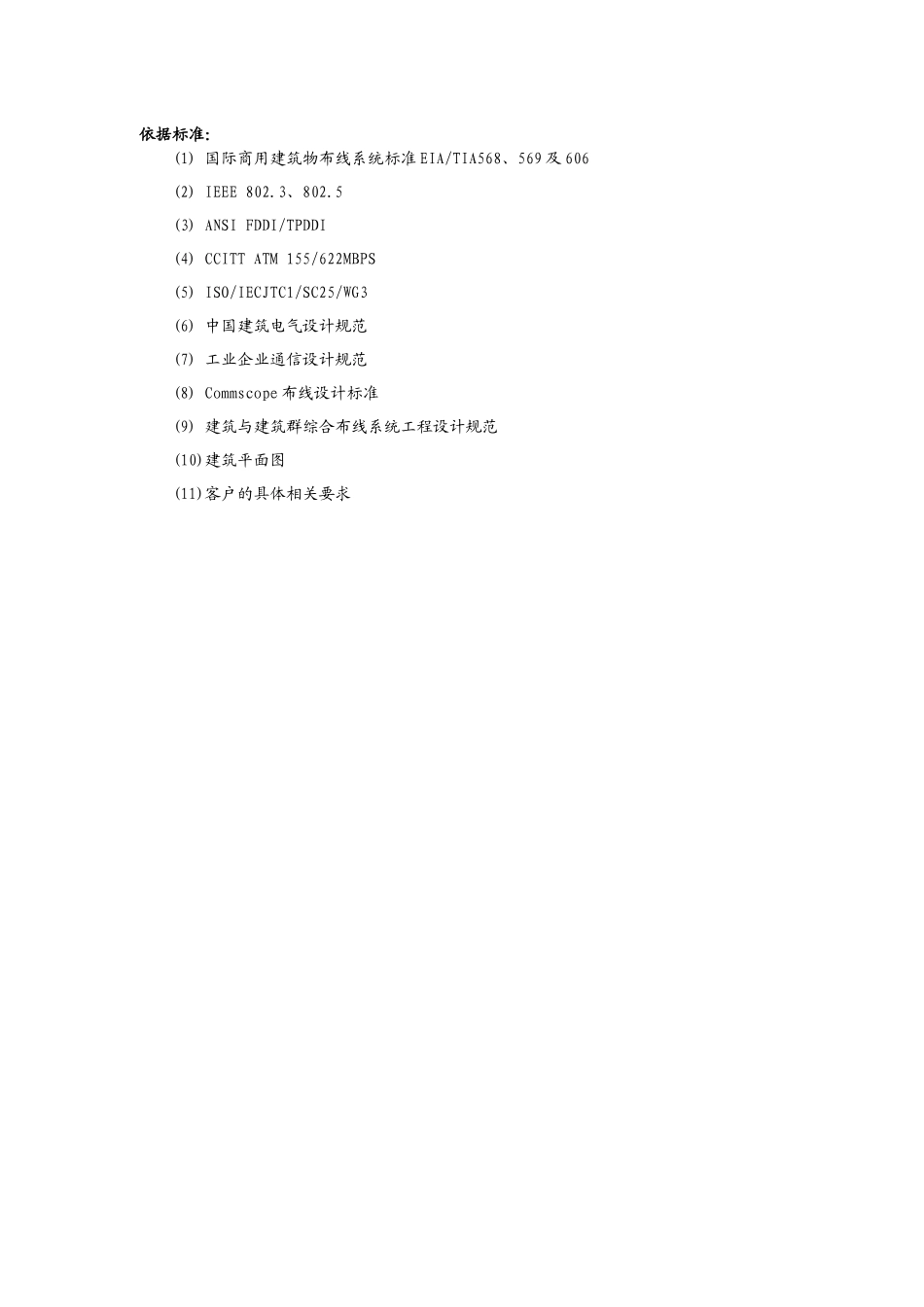

安邦保险公司广州分公司设计方案一、需求分析安邦财产保险公司广州分公司办公区位于建筑同一层，办公区整体长约22米，宽约12米，层高3米。作为完善的楼层网络布线系统，我们从整个系统的可用性、可靠性、可扩展性考虑出发，对数据网络和综合布线进行设计。并在此基础上进行网络设备的配置。本网络采用超五类双绞线星形集中布线的方案。针对目前网络数据传输和信息点数量的要求，超五类双绞线作为网络的传输介质，提供对整个大楼楼层和配线间的数据访问连接，速度为线速100兆，并可以直接支持1000BASE-T千兆交换的连接。语音系统布线同样采用超五类双绞线，在机房中设置RJ-45-110跳线做连接。全楼层共有数据点46个，语音点46个，按照客户需要布置。位置数据点数量语音点数量经理办公室22机房21前台23会议室44普通办公位11二、设计原则为了建设结构合理，具有高效率、高可靠性、高可用性的标准化计算机网络系统，我们本着以下原则进行设计：(1)先进性:以先进成熟的网络通信技术及相关产品为手段进行组网，支持数据、语音和视像的多媒体应用。(2)实用性：设备选型本着先进、可靠的原则同时考虑便于使用、管理、维护等因素。布线系统采取一体化设计，支持语音、数据、图像及监控等各种信息的传输，保证15年的可靠使用，符合业界国际标准。(3)标准化和开放性：支持开放的网络标准，保证同任意网络产品的兼容性。(4)兼容性:选用符合国际发展潮流的国际标准的软件技术，以便系统有移植性强、可靠性强，可扩展性等优点，保证在将来发展中迅速采用最新出现的技术，同时为不同的现存网络及设备提供互联和手段，保证各种现有计算机系统，包括小型机、工作站、服务器和微机等设备的互联入网。(5)扩充性：便于将来对设备进行扩充和升级。(6)经济性：一次性投资，长期受益，维护成本低。(7)模块化：系统使用标准接插件，便于使用、管理和扩充。依据标准：(1)国际商用建筑物布线系统标准EIA/TIA568、569及606(2)IEEE802.3、802.5(3)ANSIFDDI/TPDDI(4)CCITTATM155/622MBPS(5)ISO/IECJTC1/SC25/WG3(6)中国建筑电气设计规范(7)工业企业通信设计规范(8)Commscope布线设计标准(9)建筑与建筑群综合布线系统工程设计规范(10)建筑平面图(11)客户的具体相关要求第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页三、网络布线系统综合设计3.1网络布线标准：对于该网络布线，我们根据综合布线传输性能国际标准，即EIA/TIA568A标准和ISO/IEC11801标准，对布线系统中对传输性能作出约束。ISO11801标准既适用于屏蔽系统又适用于非屏蔽系统，也适用于光纤布线系统；EIA/TIA-568A标准则只适用于非屏蔽系统和光纤布线系统。主要传输介质类型表：传输介质用途ISO/IEC11801EIA/TIA568A3类UTP语音和小于带宽10MBPS的数据传输有定义有定义5类UTP语音和带宽小于155MBPS的数据传输有定义有定义5类STP语音和小于带宽155MBPS的数据传输有定义有定义62.5/125多模光纤带宽1GMBPS的数据传输有定义有定义一般认为,屏蔽系统在电磁辐射和抗干扰性方面要优于非屏蔽系统,ISO/IEC11801标准推荐在外界干扰信号频率大于30MHZ时使用屏蔽系统,它关系到系统的安全和人员的健康.在我国由于屏蔽系统的造价较高，且安装较为复杂，一般只用在比较特殊的场合如：保密性要求比较高的地方或者是电磁环境较为复杂的单位。端接配件规格表：传输介质类型ISO/IEC11801EIA/TIA568A3类非屏蔽双绞线3类非屏蔽双绞线RJ11或RJ453类非屏蔽双绞线RJ11或RJ455类非屏蔽双绞线5类非屏蔽双绞线RJ455类非屏蔽双绞线RJ455类屏蔽双绞线5类屏蔽双绞线不适应62.5/125多模光纤ST或SCST注：ISO11801标准指出3类的双绞线不能与其类型不相符的端接类型相连结，以避免造成阻抗不匹配。ISO11801标准强调屏蔽系统的优点而EIA/TIA568A标准则没有。在光纤传输方面，ISO11801推荐SC接口优先于ST接口。3.2综合布线系统详细设计本网络采用超五类双绞线星形集中布线的方案。针对目前网络数据传输和信息点数量的要求，超五类双绞线作为网络的传输介质，提供对整个大楼楼层和配线间的数据访问连接，速度为线速100兆，并可以直接支持1000BASE-T千兆交...
