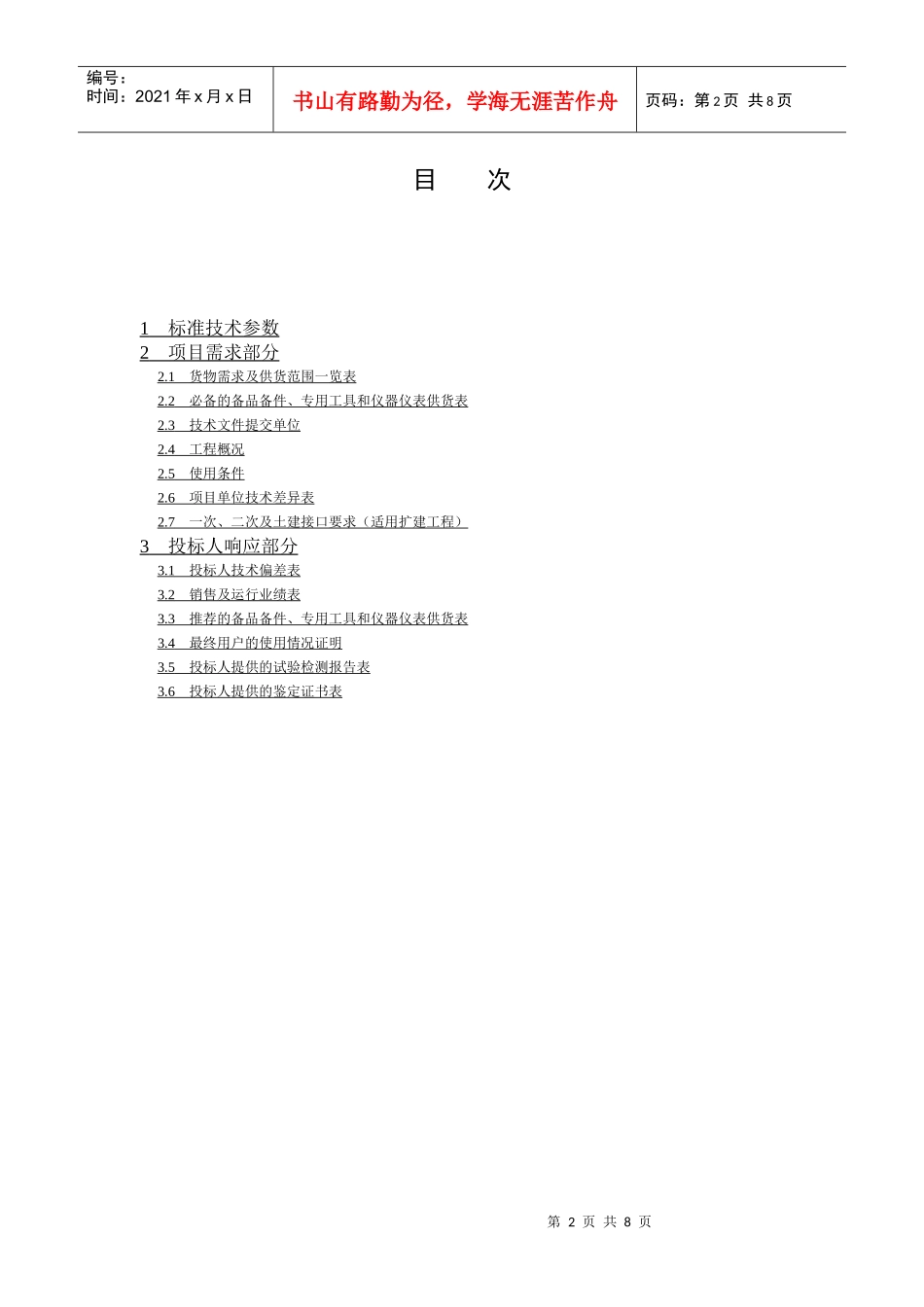

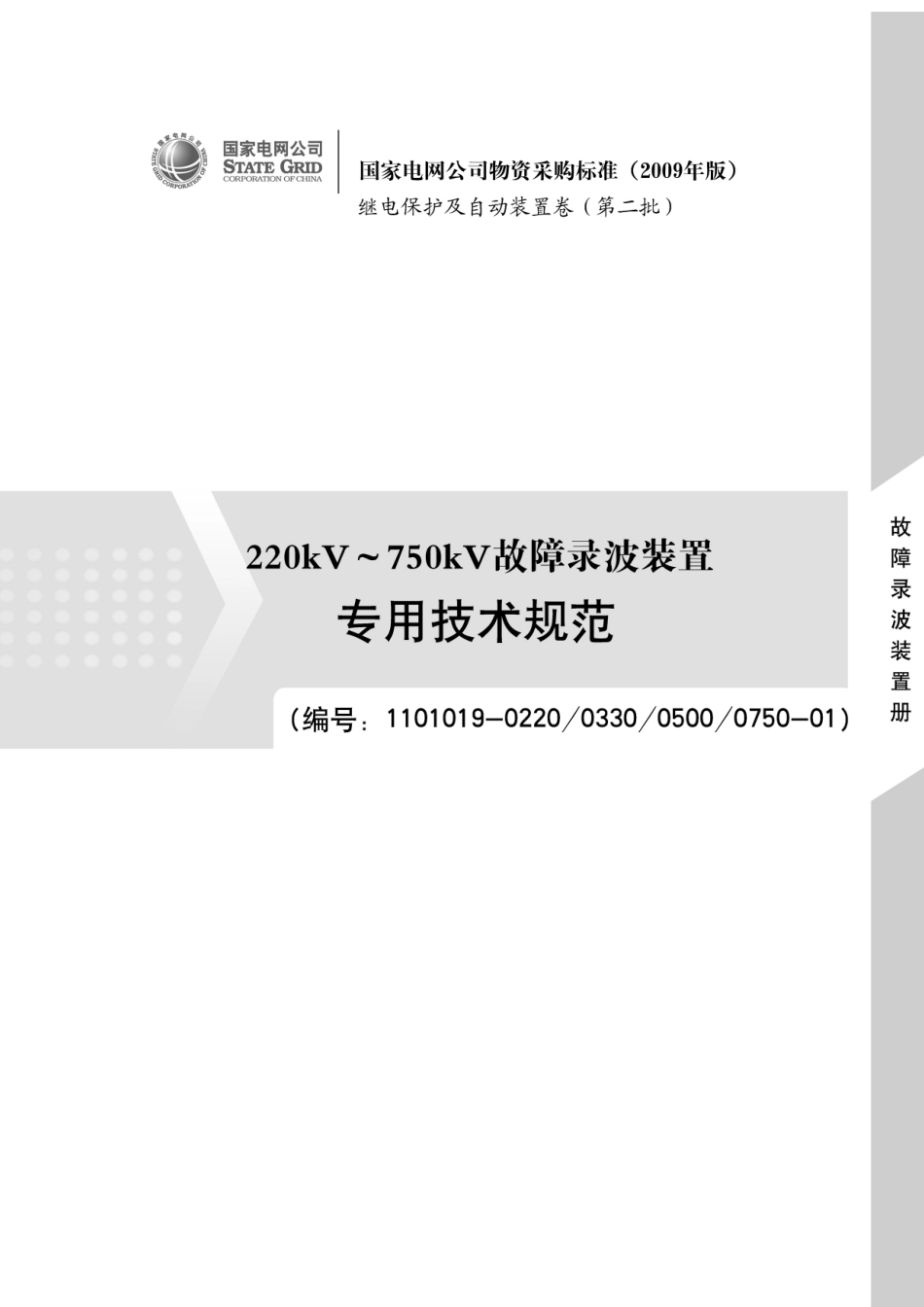

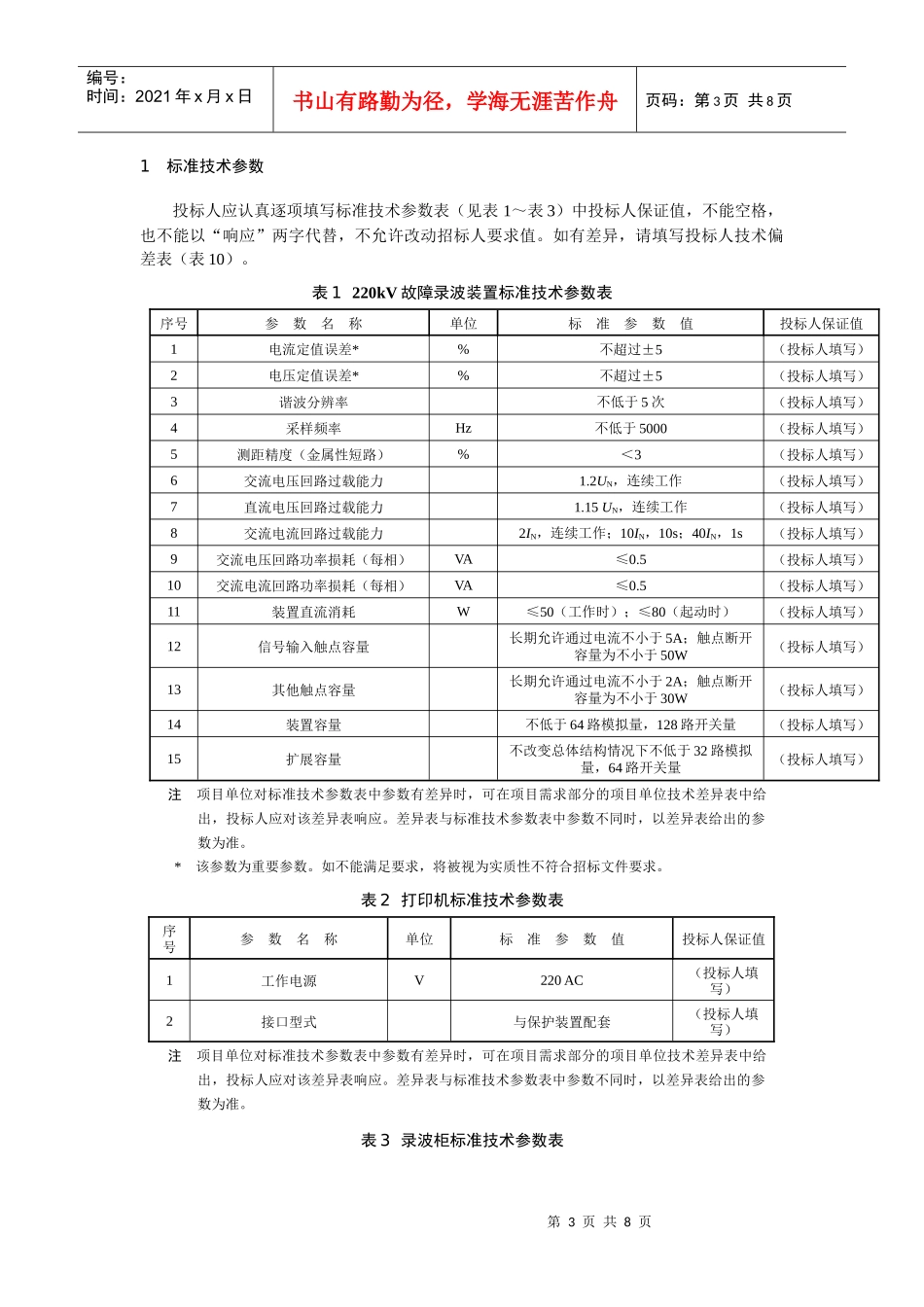

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页（2009年版）国家电网公司物资采购标准（继电保护及自动装置卷故障录波装置册）故障录波装置专用技术规范（编号：1101019-0220/0330/0500/0750-01）国家电网公司二〇〇九年十二月第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目次1标准技术参数2项目需求部分2.1货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表2.3技术文件提交单位2.4工程概况2.5使用条件2.6项目单位技术差异表2.7一次、二次及土建接口要求（适用扩建工程）3投标人响应部分3.1投标人技术偏差表3.2销售及运行业绩表3.3推荐的备品备件、专用工具和仪器仪表供货表3.4最终用户的使用情况证明3.5投标人提供的试验检测报告表3.6投标人提供的鉴定证书表第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1标准技术参数投标人应认真逐项填写标准技术参数表（见表1～表3）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表（表10）。表1220kV故障录波装置标准技术参数表序号参数名称单位标准参数值投标人保证值1电流定值误差*%不超过±5（投标人填写）2电压定值误差*%不超过±5（投标人填写）3谐波分辨率不低于5次（投标人填写）4采样频率Hz不低于5000（投标人填写）5测距精度（金属性短路）%＜3（投标人填写）6交流电压回路过载能力1.2UN，连续工作（投标人填写）7直流电压回路过载能力1.15UN，连续工作（投标人填写）8交流电流回路过载能力2IN，连续工作；10IN，10s；40IN，1s（投标人填写）9交流电压回路功率损耗（每相）VA≤0.5（投标人填写）10交流电流回路功率损耗（每相）VA≤0.5（投标人填写）11装置直流消耗W≤50（工作时）；≤80（起动时）（投标人填写）12信号输入触点容量长期允许通过电流不小于5A；触点断开容量为不小于50W（投标人填写）13其他触点容量长期允许通过电流不小于2A；触点断开容量为不小于30W（投标人填写）14装置容量不低于64路模拟量，128路开关量（投标人填写）15扩展容量不改变总体结构情况下不低于32路模拟量，64路开关量（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。*该参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。表2打印机标准技术参数表序号参数名称单位标准参数值投标人保证值1工作电源V220AC（投标人填写）2接口型式与保护装置配套（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。表3录波柜标准技术参数表第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页序号参数名称单位标准参数值投标人保证值1尺寸mm高度2260，宽度800，深度600（投标人填写）2颜色GSB05-1426-200177#GY09冰灰桔纹（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2项目需求部分2.1货物需求及供货范围一览表表4货物需求及供货范围一览表项目单位要求投标人响应序号名称供货范围单位数量名称供货范围单位数量1故障录波屏含一台故障录波器（模拟量48路、开关量_128_路）、打印机__1__台套12其他表5可选择的技术参数表序号名称参数投标人响应备注1装置工作电源DC220V2TA二次额定电流1A3屏柜颜色GSB05-1426-200177#GY09冰灰桔纹4屏柜尺寸高度2260mm，宽度800mm，深度600mm5其他2.2必备的备品备件、专用工具和仪器仪表供货表表6必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型式和规格数量型式和规...
