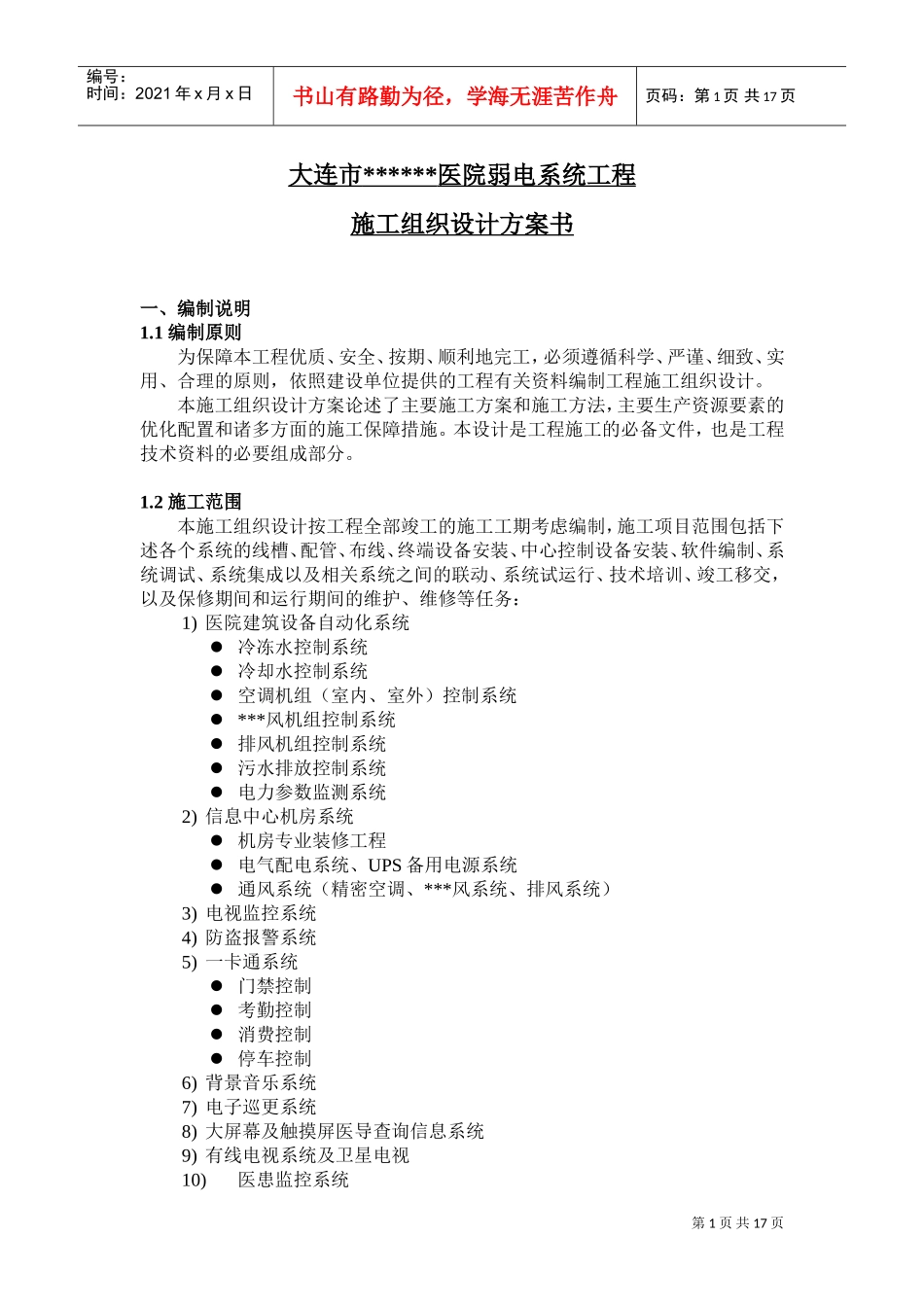

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页大连市******医院弱电系统工程施工组织设计方案书一、编制说明1.1编制原则为保障本工程优质、安全、按期、顺利地完工，必须遵循科学、严谨、细致、实用、合理的原则，依照建设单位提供的工程有关资料编制工程施工组织设计。本施工组织设计方案论述了主要施工方案和施工方法，主要生产资源要素的优化配置和诸多方面的施工保障措施。本设计是工程施工的必备文件，也是工程技术资料的必要组成部分。1.2施工范围本施工组织设计按工程全部竣工的施工工期考虑编制，施工项目范围包括下述各个系统的线槽、配管、布线、终端设备安装、中心控制设备安装、软件编制、系统调试、系统集成以及相关系统之间的联动、系统试运行、技术培训、竣工移交，以及保修期间和运行期间的维护、维修等任务：1)医院建筑设备自动化系统冷冻水控制系统冷却水控制系统空调机组（室内、室外）控制系统***风机组控制系统排风机组控制系统污水排放控制系统电力参数监测系统2)信息中心机房系统机房专业装修工程电气配电系统、UPS备用电源系统通风系统（精密空调、***风系统、排风系统）3)电视监控系统4)防盗报警系统5)一卡通系统门禁控制考勤控制消费控制停车控制6)背景音乐系统7)电子巡更系统8)大屏幕及触摸屏医导查询信息系统9)有线电视系统及卫星电视10)医患监控系统第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页11)会议系统12)弱电线槽布线系统1.3工程进度弱电施工工期需要与总工期相一致，需要与建筑装修等其他专业协调，避免相互过大的干扰。本施工组织设计中所安排的施工总进度计划将以甲方要求的工程总进度表、以及其他有关专业的工程（主要是室内装修工程）总进度表为依据进行设计和调整，便于及时指导工程施工进展。总工期大约120天（参见施工网络图，施工开始日期由双方合同约定）。1.4备注说明由于各种不可预见因素的影响，在选择施工方案与方法，安排施工程序、工艺流程、工期计划、质量技术、安全保证措施以及未尽事项等可能存在不足，因此施工展开后将依据现场的具体情况进行必要的修正、补充和完善，使其成为本工程施工中必须的指导性文件。二、编制依据1.《大连市******医院弱电工程招标书》2.《大连市******医院建筑平面设计图》3.《大连市******医院电气设计图纸》4.《大连市******医院给排水系统设计图纸》5.《大连市******医院暖通系统设计图纸》6.《智能建筑设计标准》GB/T50314-20007.《智能建筑工程质量验收规范》GB50339-***8.《建筑工程施工质量验收统一标准》GB50300-20009.《建筑电气安装工程施工质量验收规范》GB50303-200010.《计算机机房设计规范》GB50174-9311.《计算机场地技术要求》GB288712.《民用闭路监视电视系统工程技术规范》GB50198-9413.《有线电视系统工程技术规范》GB50200-9414.《建筑设计防火规范》GBJ16-8715.《民用建筑电气设计规范》JGJ/T16-9216.《电气装置工程施工及验收规范》GBJ232-8217.《建筑与建筑群综合布线系统工程设计规范》CECS72:9718.《建筑与建筑群综合布线系统工程施工及验收规范》CECS899719.《有线广播录音、播音室声学设计规范和技术用房技术要求》GYJ26－8620.《有线电视广播系统技术规范》GY/T106-9221.《防盗报警控制器材通用技术条件》GB12663-9022.《安全防范工程程序与要求》GA/T75-9423.《入侵探测器通用技术条件》GB10408.1-8925.《安全防范系统验收规则》GA30826.《安防视频监控系统技术要求》GA/T36727.《防雷及接地安装工艺标准》322-1998第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页28.《建筑物防雷设计规范》GB5005729.《环境电磁波卫生标准》GB917530.《金属线槽配线安装工艺标准》313-199831.《钢管敷设工艺标准》305-199832.《建筑电气安装分项工程施工工艺标准》533-199633.《通信电源设备安装工程验收规范》YD5079三、工程概况大连市******医院规划用地12.7公顷，计划700个床位。建筑面积56734.3平米，地下室及人防2181.15...
