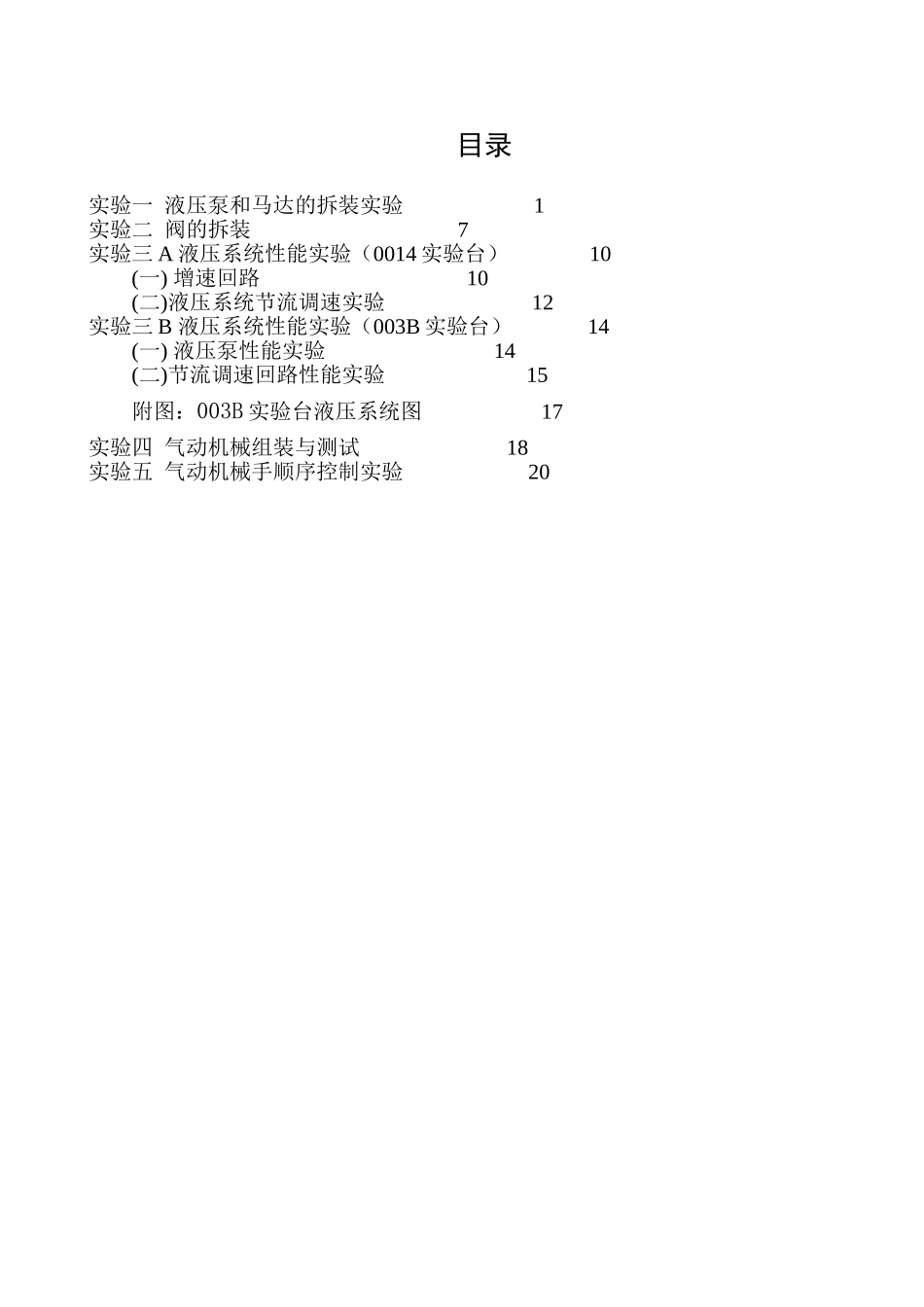

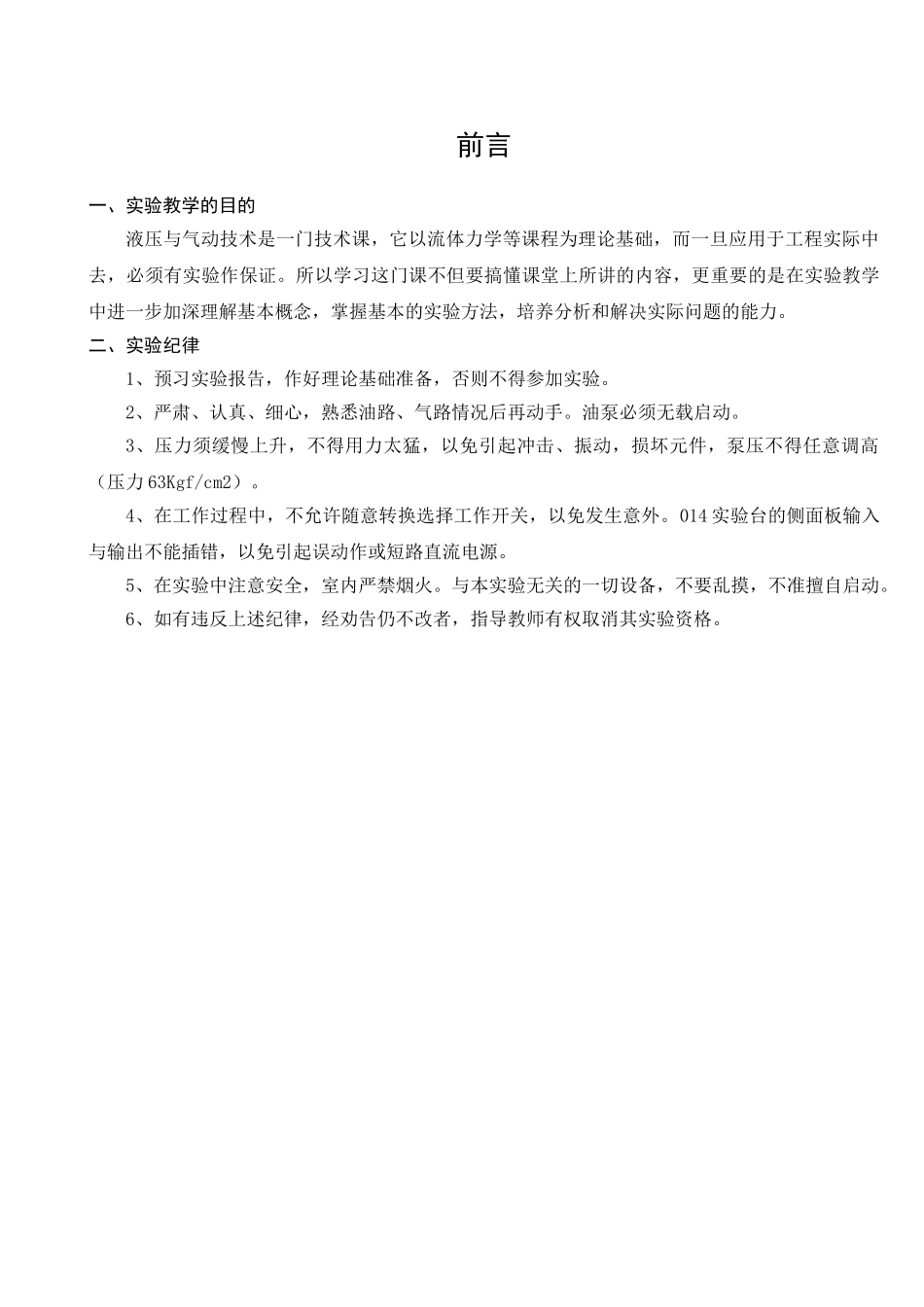

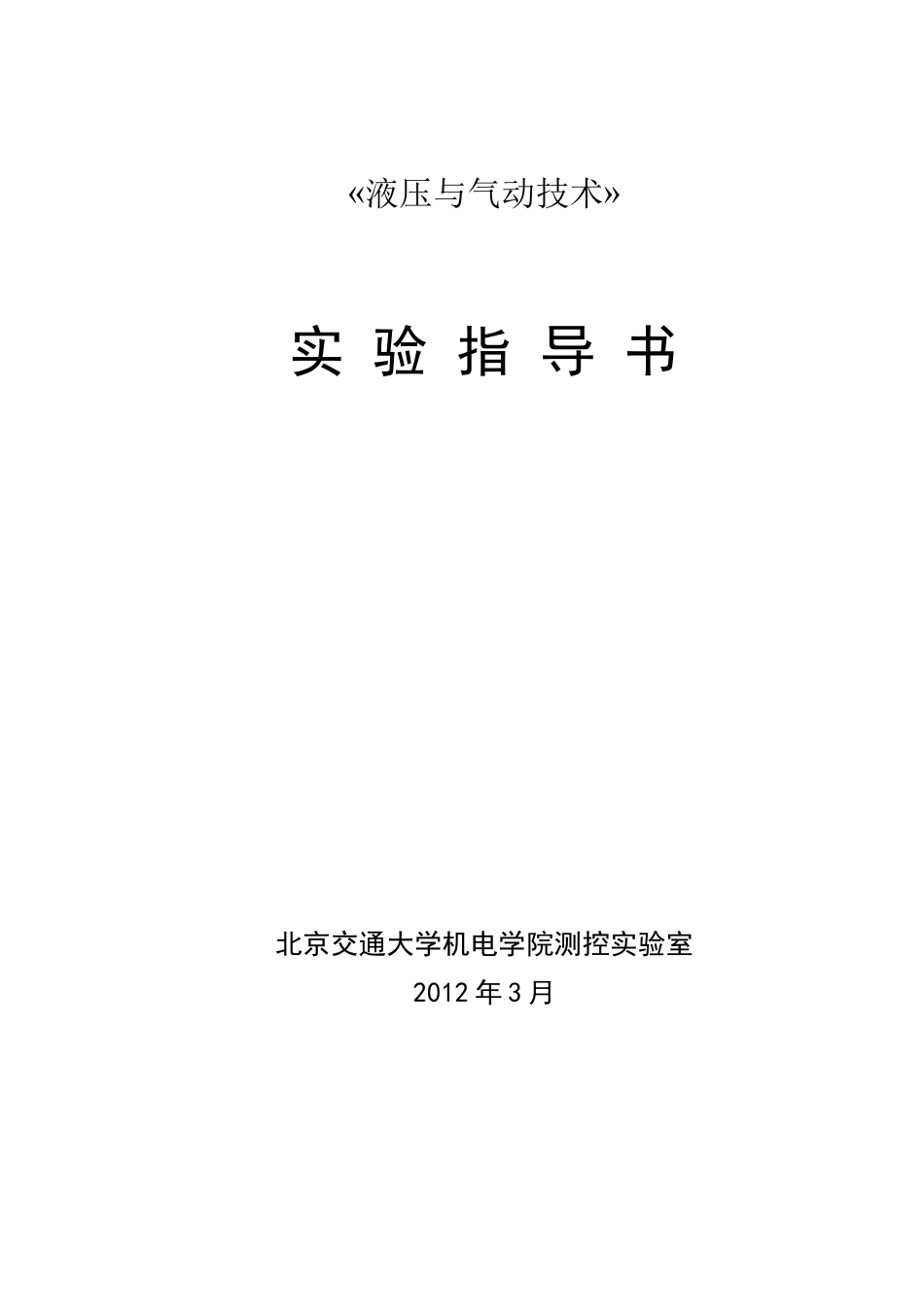

«液压与气动技术»实验指导书北京交通大学机电学院测控实验室2012年3月目录实验一液压泵和马达的拆装实验1实验二阀的拆装7实验三A液压系统性能实验（0014实验台）10(一)增速回路10(二)液压系统节流调速实验12实验三B液压系统性能实验（003B实验台）14(一)液压泵性能实验14(二)节流调速回路性能实验15附图：003B实验台液压系统图17实验四气动机械组装与测试18实验五气动机械手顺序控制实验20前言一、实验教学的目的液压与气动技术是一门技术课，它以流体力学等课程为理论基础，而一旦应用于工程实际中去，必须有实验作保证。所以学习这门课不但要搞懂课堂上所讲的内容，更重要的是在实验教学中进一步加深理解基本概念，掌握基本的实验方法，培养分析和解决实际问题的能力。二、实验纪律1、预习实验报告，作好理论基础准备，否则不得参加实验。2、严肃、认真、细心，熟悉油路、气路情况后再动手。油泵必须无载启动。3、压力须缓慢上升，不得用力太猛，以免引起冲击、振动，损坏元件，泵压不得任意调高（压力63Kgf/cm2）。4、在工作过程中，不允许随意转换选择工作开关，以免发生意外。014实验台的侧面板输入与输出不能插错，以免引起误动作或短路直流电源。5、在实验中注意安全，室内严禁烟火。与本实验无关的一切设备，不要乱摸，不准擅自启动。6、如有违反上述纪律，经劝告仍不改者，指导教师有权取消其实验资格。实验一液压泵和马达的拆装实验一、CB型齿轮泵复习、回忆齿轮泵的工作原理、基本结构及吸压油口的确定方法，拆开CB型齿轮泵，认真观察其结构，搞懂下列问题：1.CB泵的组成、工作原理及吸压油口的特点；2.图中a、b槽各起什么作用？3.为什么被动齿轮的轴做成空心的？端盖上的孔起什么作用？c孔若被堵死会有何问题?4.CB泵是否有减小单向不平衡力的措施？5.CB泵的额定压力为25Kg/cm2,为何不能再提高？6.观察困油卸荷槽的作用，注意泵内主要泄漏部位；7.正确组装CB泵，注意切勿丢失零件；8.简述CB泵的优缺点。齿轮泵结构图1、压盖2、后盖3、泵体4、前盖5、密封座6、密封环7、长轴8、泄油通道9、短轴思考题：若要提高齿轮泵的工作压力，主要应从哪些方面采取措施？二、高压齿轮泵复习、回忆限制齿轮泵工作压力的主要因素及相应的结构措施，拆开此泵，观察并思考，回答下列问题：1.此泵由哪些零件组成？判断其吸压油口；2.观察此泵的高压化措施，并说明其工作原理；3.认真观察泵内各其它槽和孔，说出它们的作用；4.此泵组装时应注意哪些问题？正确组装之；5.简述此泵的结构特点及优缺点。高压齿轮泵结构图三、双作用叶片泵复习叶片泵的工作原理、基本结构；单双作用叶片泵的区别。拆开此泵，观察并思考，回答下列问题：1.该泵的组成、为什么说它是双作用的？其工作原理是什么？2.观察其定子内壁曲线，它是由哪些曲线组成的？3.注意其配流盘的结构，说明配流盘的作用；盘上圆环槽的作用；压油窗口上三角槽的作用；4.注意叶片安装，叶片前端部应如何正确放置叶片？5.此泵组装时应注意什么问题？正确组装之；6.简述双作用泵的特点。1、11—轴承2、6—左右配流盘3、7—前、后盖体4—叶片5—定子8—端盖9—传动轴10—防尘圈12—螺钉13—转子双作用叶片泵结构思考题：限制双作用叶片泵工作压力的主要因素是什么？结构上有何措施？四、斜轴式轴向柱塞泵复习斜盘式轴向柱塞泵，弄清其工作原理，主要结构及主要问题所在，以便找出斜轴泵与斜盘泵区别。1.斜轴泵的工作原理是什么？转动传动轴，观察柱塞的往复运动，以验证原理。2.拆开泵，观察柱塞的结构，与斜盘泵的柱塞相比，斜轴泵的柱塞有何特点？有何优点？3.柱塞上的环槽有何作用？4.该泵的配流盘有何特点，其中的间歇强制润滑是如何工作的？5.简述斜轴泵的结构特点。斜轴式无铰轴向柱塞泵1、传动轴2、连杆3、柱塞4、缸体5、配流盘思考题：斜盘泵与斜轴泵相比较，哪一种泵的自吸能力好？比较其压力、抗污染能力、和效率。实验二阀的拆装一、压力阀(一)溢流阀要求在拆装前掌握：溢流阀的符号；在系统中的作用，其基本组成。通过实验，观察其中的细节，并了解它们的作用原理。1.主阀体上的各孔的作用？主阀芯上阻尼孔何在？起何作用...
