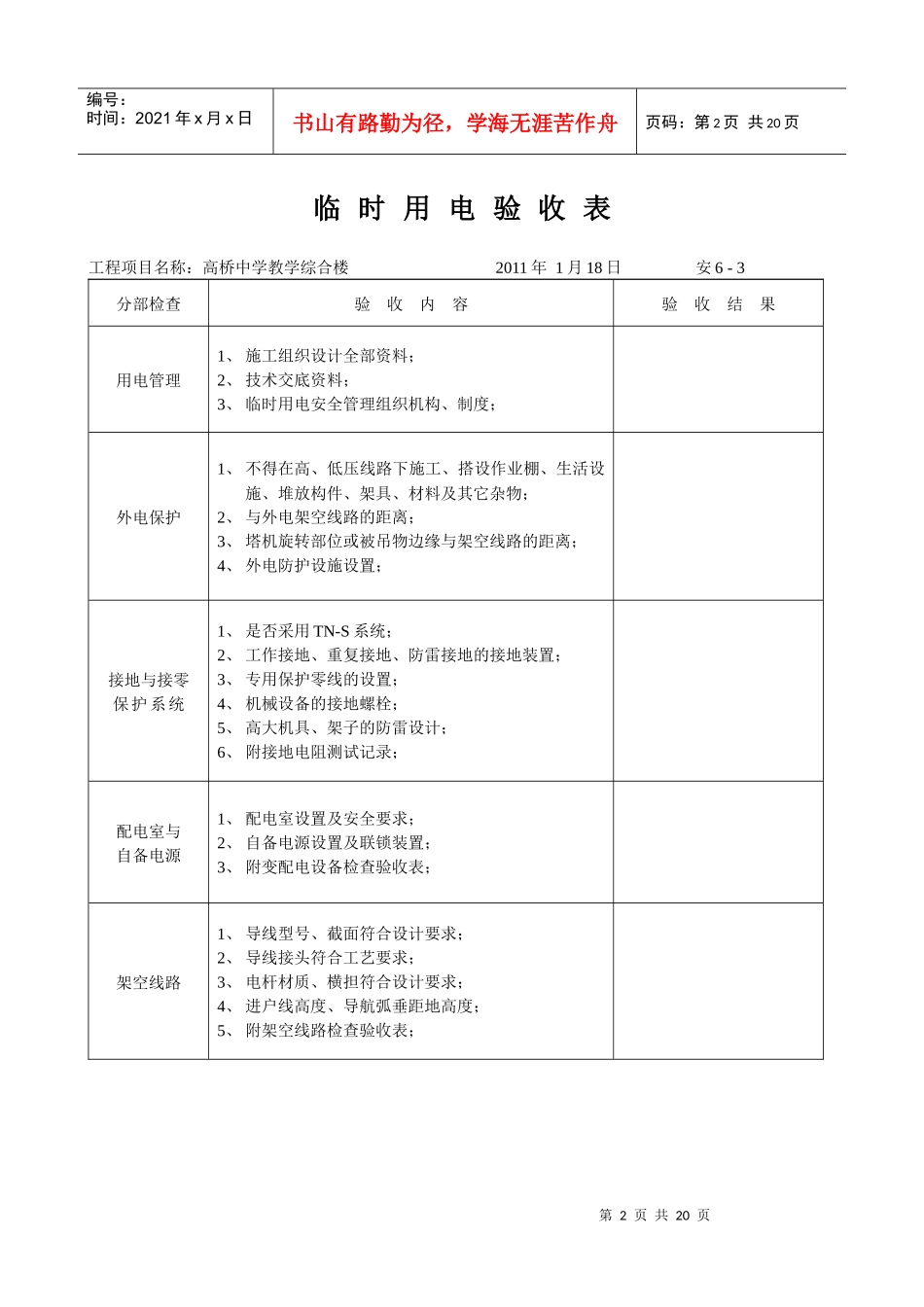

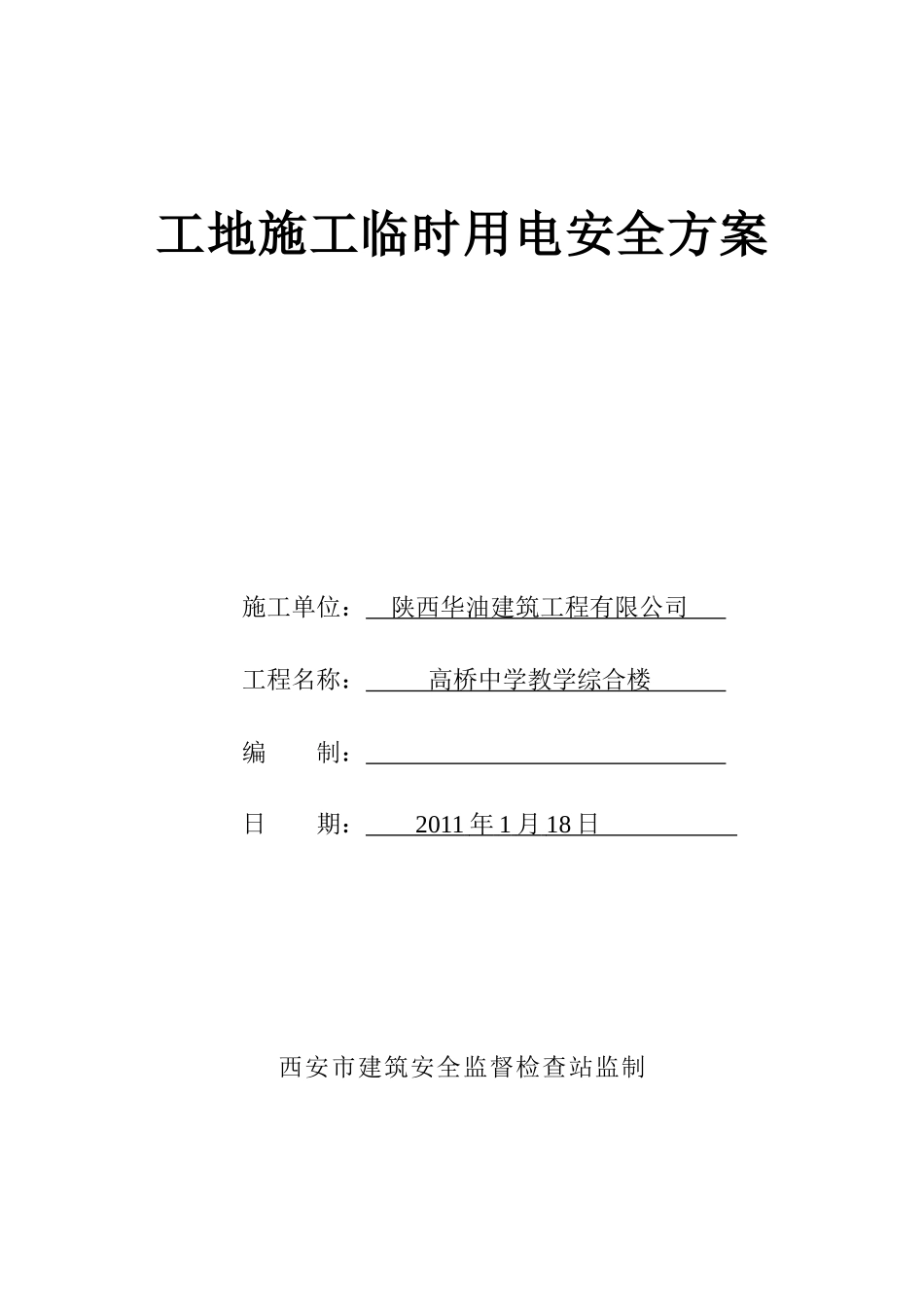

工地施工临时用电安全方案施工单位：陕西华油建筑工程有限公司工程名称：高桥中学教学综合楼编制：日期：2011年1月18日西安市建筑安全监督检查站监制第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页临时用电验收表工程项目名称：高桥中学教学综合楼2011年1月18日安6-3分部检查验收内容验收结果用电管理1、施工组织设计全部资料；2、技术交底资料；3、临时用电安全管理组织机构、制度；外电保护1、不得在高、低压线路下施工、搭设作业棚、生活设施、堆放构件、架具、材料及其它杂物；2、与外电架空线路的距离；3、塔机旋转部位或被吊物边缘与架空线路的距离；4、外电防护设施设置；接地与接零保护系统1、是否采用TN-S系统；2、工作接地、重复接地、防雷接地的接地装置；3、专用保护零线的设置；4、机械设备的接地螺栓；5、高大机具、架子的防雷设计；6、附接地电阻测试记录；配电室与自备电源1、配电室设置及安全要求；2、自备电源设置及联锁装置；3、附变配电设备检查验收表；架空线路1、导线型号、截面符合设计要求；2、导线接头符合工艺要求；3、电杆材质、横担符合设计要求；4、进户线高度、导航弧垂距地高度；5、附架空线路检查验收表；第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页电缆线路1、电缆敷设方式符合规范要求及设计要求；2、电缆穿越建筑物、道路、易损部位是否加套管保护；3、架空电缆绑扎、最大弧度垂距地高度；4、电缆接头符合规范要求；5、附电缆线路检查验收表；6、附绝缘电阻测试记录；临时用电验收表工程项目名称：高桥中学教学综合楼2010年1月18日安6–3续表分部检查验收内容验收结果室内配线1、导线型号、规格、距地高度符合设计及规范要求；2、室内敷设导线方式符合规范要求；配电箱与开关箱1、做到三级配电两级保护；一机一闸一漏一箱；2、配电箱、开关箱位置、距地高度，标示；3、箱内开关、电器选择与使用箱内接线；4、保护零线与工作零线端子排；5、附配电箱与开关箱检查验收表、漏电保护器检查表；用电设备1、起重机械、夯土机械、焊接机械、手持电动工具、其它电动建筑机械；2、附各机械验收表；照明1、照明灯具的选择；2、照明灯具的安装；3、照明配电箱；4、照明线路的选择及安装；5、危险、潮湿场所的照明；试运行运行时间不少于12小时；第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页验收结论：验收人员签字：主管临电安全的领导人主管临电安全的技术人员项目负责人临电设计编制者电工班长安全员施工现场临时用电设备调试记录安6-4工程名称高桥中学教学综合楼施工单位陕西华油建筑工程有限公司设备名称设备型号安装地点主要试验、检验、调试内容：第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页结论及处理意见：年月日填表人临电管理人员调试人员验收人员施工现场临时用电绝缘电阻测试记录安6-5工程名称高桥中学教学综合楼施工单位陕西华油建筑工程有限公司计量单位MΩ（兆欧）测试日期2011年1月21日仪表型号工作电压200/380V天气情况晴气温℃测试内容相间相对零相对PEN-PE路别名称A-BB-CC-AA-NB-NC-NA-PEB-PEC-PE第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页编号测试结论临电管理人员设计编制人安全员测试人（二人）注：本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试，表中A、B、C代表三相，N代表工作零线，PE代表保护零线。临时用电电气接地电阻测定记录表安6-6工程名称高桥中学教学综合楼施工单位陕西华油建筑工程有限公司仪表型号测试日期2011年1月21日计量单位Ω（欧姆）天气情况晴气温28℃接地类别工作接地重复接地防雷接地接地接地组第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页别及实测数据设计要求≤Ω≤Ω≤Ω≤Ω≤Ω测定结论临电管理人员设计编制人安全员测试人（二...
