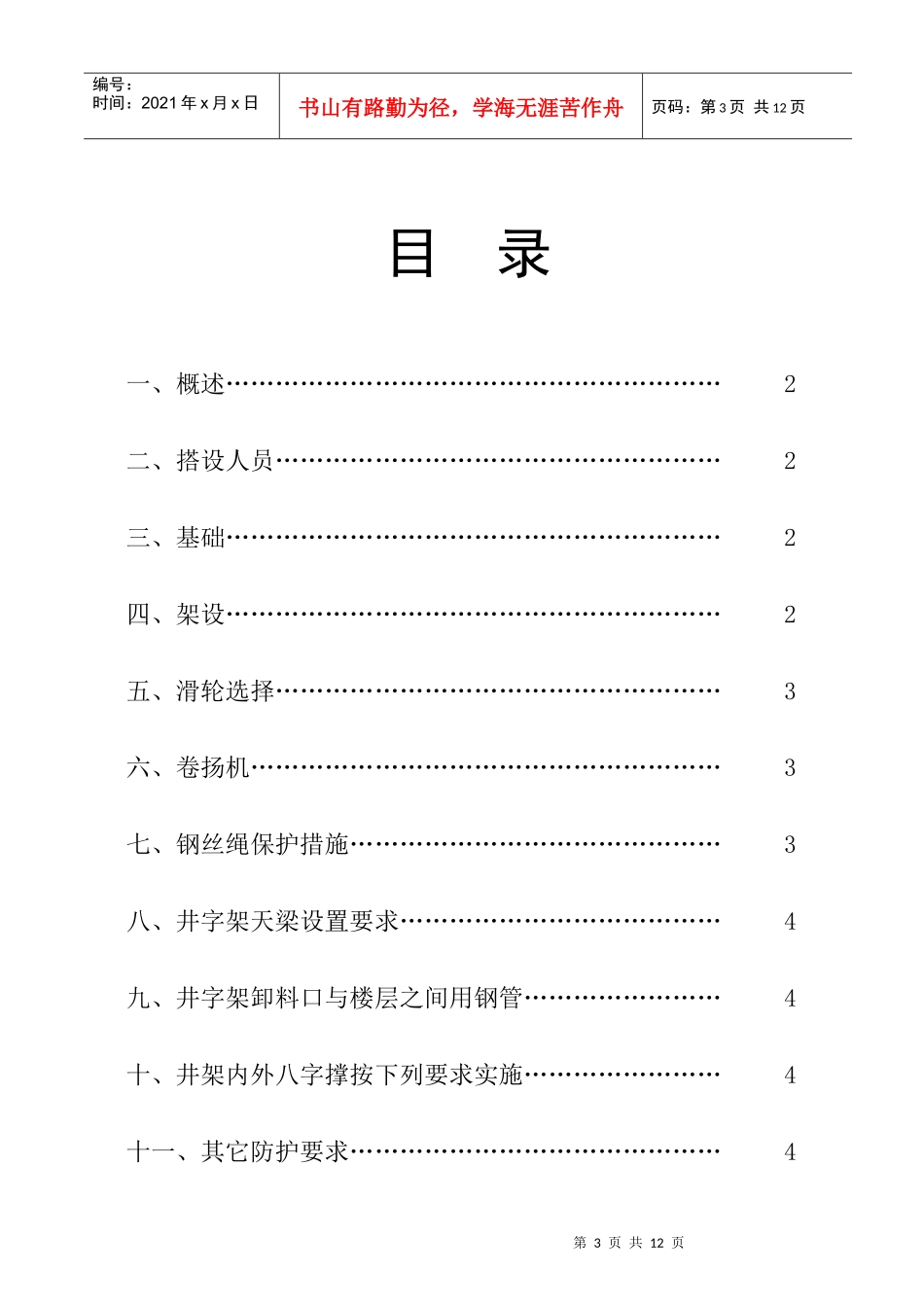

新沂市府花苑井字架安全施工方案项目：业主：文件编号：编制：日期：审核：日期：批准：日期：生效日期：2004年12月22日受控状态：版本：A受控编号：QR09.3—016安全施工组织设计审批表C1-0建设单位施工单位编制人设计单位工程名称编制日期工程处级审批技术负责人:工程处有关股(组)室:审批意见:公司级审批总工程师:公司有关科(部)室:审批意见:说明备注审批手续根据公司对施工组织设计编制范围的要求,逐级审批第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页目录一、概述……………………………………………………2二、搭设人员………………………………………………2三、基础……………………………………………………2四、架设……………………………………………………2五、滑轮选择………………………………………………3六、卷扬机…………………………………………………3七、钢丝绳保护措施………………………………………3八、井字架天梁设置要求…………………………………4九、井字架卸料口与楼层之间用钢管……………………4十、井架内外八字撑按下列要求实施……………………4十一、其它防护要求………………………………………4第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页十二、验收维修保养………………………………………5十三、执行规范……………………………………………6井字架搭设安全生产方案一、概述二、搭设人员1、本工程井字架的搭设作业由3名经培训合格的井架架设工担任。2、按需要配备安全带二根，工具袋二只，板手4把（梅花板手）绳索若干根。3、作业人员严格遵守安全纪律，正确佩戴劳动用品（二米第4页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页以上作业，做到佩戴安全带，扣好保险钩），不酒后上岗，不往上和往下抛扔物件。三、基础1、基础开挖定点部位土质情况确定深度，原则上下挖50cm左右，按底座尺寸，打好轧桩（八根）轧桩材料，选用75×75mm角钢。轧桩深度确保在砼基础浇筑后不少于1.2m,桩上部与井架底盘连接牢固。2、浇捣基础。轧桩打入后，基坑底部用道渣摊铺10cm，扎设Ф10a150m/m（双向）网筋，使用C20砼进行浇筑（厚度不少于350mm）基础表面水平偏差不大于10mm，基础承载为不小于8Kpd。四、架设1、井架架设至11米时，立即在四角设置临时缆风绳，该缆风绳待固定缆风绳和附墙支撑设置后方可拆除。（井架在附墙支撑设置前设上下二组）第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页2、缆风绳选用直径≥9.3mm的圆股钢丝绳,缆风绳与架体联结需用吊耳和卸夹,并用3只以上匹配的绳卡扣紧,与地面成45°夹角。3、缆风绳地锚采用Ф48mm壁厚≥3.5mm钢管，双根并列，使其能同时受力，锚桩之间间距不小于1m，打入深度不少于1.5m。4、注意井架立柱垂直稳定，使其垂直偏差不超过‰，接头相互错开，同一平面上不得超过2个。五、滑轮选择1、选用与钢丝绳相匹配的深糟和无破损的合格产品。2、滑轮直径满足钢丝绳直径25倍的要求。六、卷扬机1、卷扬机机座后开槽埋设地锚，地锚埋深不少于1.5m，上端用钢丝绳、绳卡等与卷扬机连接，机座前部打轧桩2根，做到前顶后拖并浇筑平稳的砼基础，使卷扬机安置稳固。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页2、卷扬机绳筒及时安设绳筒防护。3、卷扬机与井字架之间距离满足无槽绳筒不少于20倍，有槽绳筒不小于15倍要求。4、卷扬机土方搭设牢固防护（防雨）棚，并作好保护重复接地。电阻不大于10Ω。5、卷扬机操纵采用36V安全电压，使用按钮开关。6、卷扬机操作棚按保证有良好视线的位置进行布置。七、钢丝绳保护措施卷扬机与井字架地轮之间的钢丝绳：a.用砖块砌筑地槽，并预埋好滑轮架，防止钢丝绳与地面磨擦。b.地槽上面用钢筋焊接网格防止建筑垃圾和杂物与钢丝绳接触，又便于对钢丝绳状态进行检查。八、井字架天梁设置要求按JGJ59-99标准要求，吊篮提升必须要按照...
