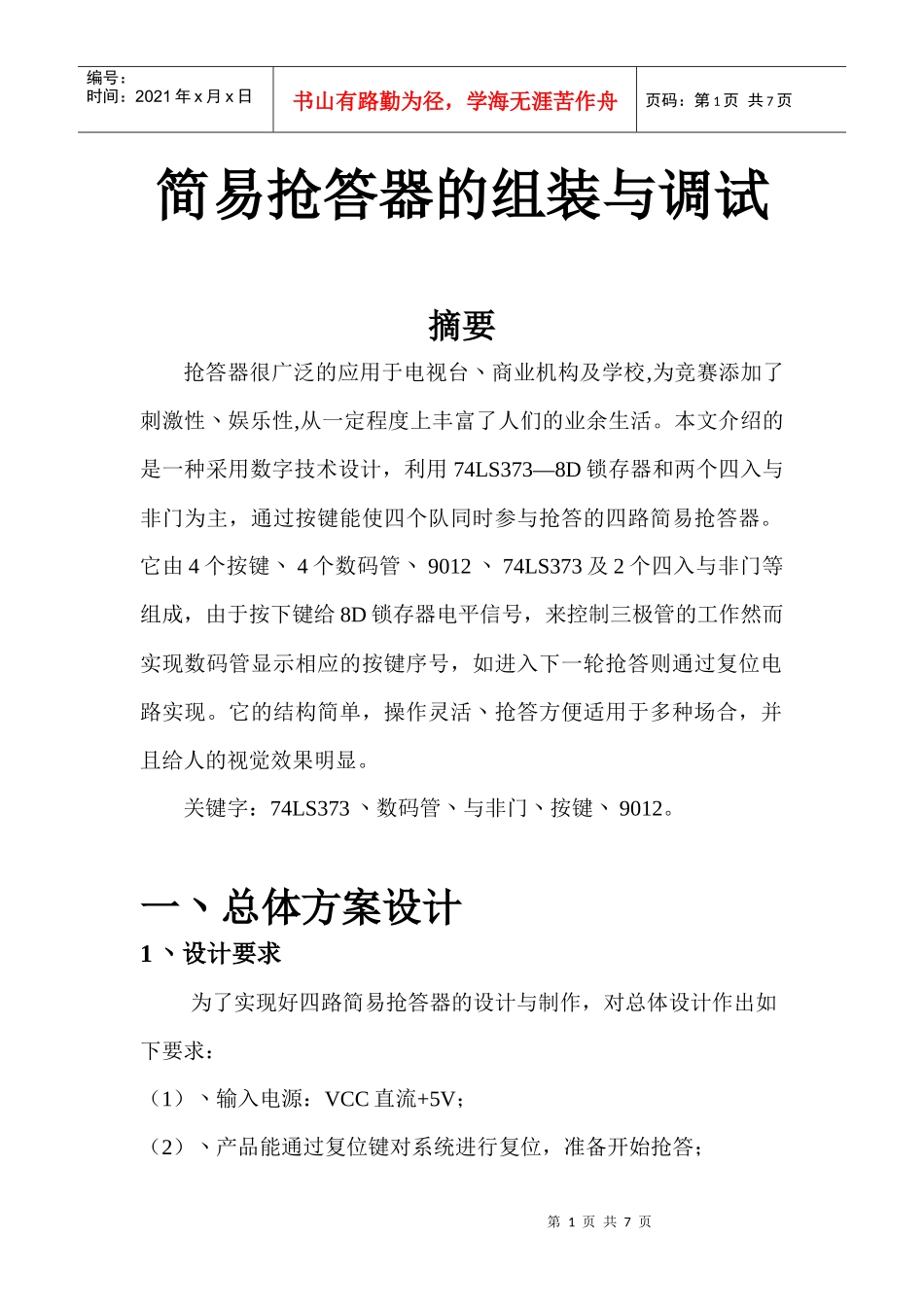

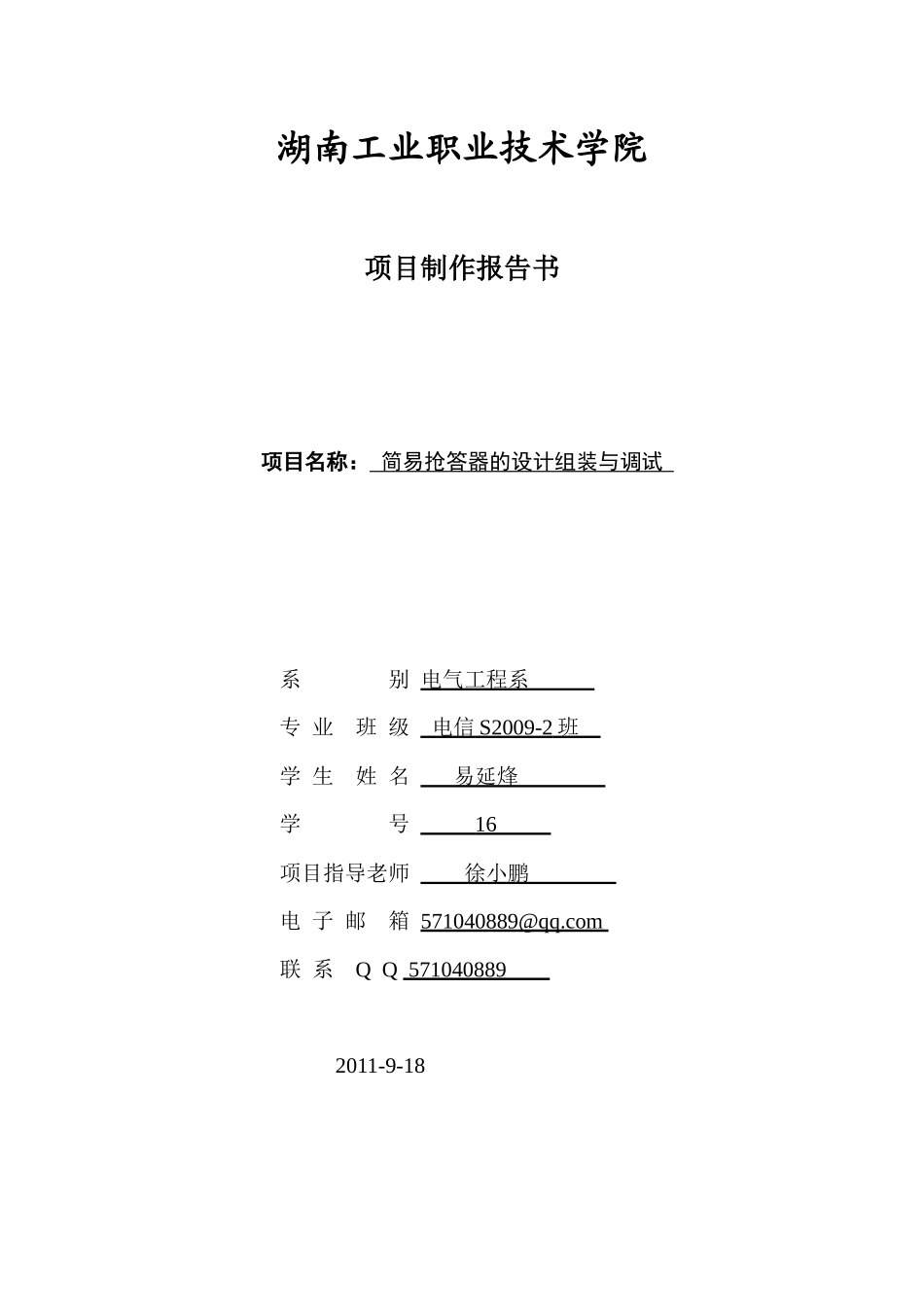

湖南工业职业技术学院项目制作报告书项目名称：简易抢答器的设计组装与调试系别电气工程系专业班级电信S2009-2班学生姓名易延烽学号16项目指导老师徐小鹏电子邮箱571040889@qq.com联系QQ5710408892011-9-18第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页简易抢答器的组装与调试摘要抢答器很广泛的应用于电视台丶商业机构及学校,为竞赛添加了刺激性丶娱乐性,从一定程度上丰富了人们的业余生活。本文介绍的是一种采用数字技术设计，利用74LS373—8D锁存器和两个四入与非门为主，通过按键能使四个队同时参与抢答的四路简易抢答器。它由4个按键丶4个数码管丶9012丶74LS373及2个四入与非门等组成，由于按下键给8D锁存器电平信号，来控制三极管的工作然而实现数码管显示相应的按键序号，如进入下一轮抢答则通过复位电路实现。它的结构简单，操作灵活丶抢答方便适用于多种场合，并且给人的视觉效果明显。关键字：74LS373丶数码管丶与非门丶按键丶9012。一丶总体方案设计1丶设计要求为了实现好四路简易抢答器的设计与制作，对总体设计作出如下要求：（1）丶输入电源：VCC直流+5V；（2）丶产品能通过复位键对系统进行复位，准备开始抢答；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页（3）丶能通过S1~S4进行抢答，并且相应的数码管显示相应的号码；（4）丶一旦S1~S4有一路抢答成功，输出被锁存，直到按下复位键对系统进行复位，才能开始下一轮抢答。2丶设计思路和说明1丶总设计原理图2丶电路工作原理当三态允许控制端OE为低电平时，Q1~Q8为正常逻辑状态，可用来驱动负载或总线。当OE为高电平时，Q1~Q8呈高阻态，即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。当锁存允许端G为高电平时,Q随数据D而变。当G为低电平时，Q被锁存在已建立的数据电平。引出端符号：D0～D7数据输入端OE三态允许控制端（低电平有效）G锁存允许端Q1~Q8输出端第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页电路未开始工作时如上图状态;按键后才能工作,当按下S1,VCC和地接通此时D1输入为低电平,OE为低G为高,Q1输出低电平,其他Q2~Q3保持原高电平状态,然后经过2个四入与非门,使Q1的状态通过G变为低电平,Q1低电平输出被锁存,此时三极管PNP的9012导通使得S1对应的数码管显示相应的数字,同理按下S2或S3,S4工作原理一样,最后通过复位键给OE高电平,Q0~Q7呈高阻态使原来的数码管灭,然而实现下一轮的抢答。二丶芯片介绍1丶74LS373的原理图介绍及工作方式当三态允许控制端OE为低电平时，O0~O7为正常逻辑状态，可用来驱动负载或总线。当OE为高电平时，O0~O7呈高阻态，第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页即不驱动总线，也不为总线的负载，但锁存器内部的逻辑操作不受影响。当锁存允许端LE为高电平时，O随数据D而变。当LE为低电平时，O被锁存在已建立的数据电平。D0～D7数据输入端,OE三态允许控制端（低电平有效）,G锁存允许端,Q1~Q8输出端。2丶74LS20的介绍74LS20（使用电压5±0.3V)或74HC20(使用电压2-6V），逻辑关系一样，都是4输入的含有2套与非门的IC，其中7脚地，14脚电源正，1，2，4，5是其中1套的输入端，6是其输出端，第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页9，10，12，13是另1套输入端，8是其输出端，3，11脚没有使用。三丶组装与调试根据装配图安装印制电路板，印制电路板组件符IPC-A-610D印制板组件可接受性标准的二级产品等级可接收条件。装配完成后，通电测试，利用提供的仪表测试本电路。1丶元器件清单:74LS373:1个,74LS20:1个;复位开关:K1;电阻：R2~R9：1K，R10~R13：510;数码管:4个;三极管9012:4个;开关:S1~S4(4个);VCC电源。2丶组装工艺与调试:根据设计好的电路图，选取所需要的（相关参数合适的）元器件进行电路板实际焊接操作，并制作出能完成设计要求的产品，进行连接调试。1丶线路连接：连接时，要求按键开关排列整齐，电阻色环一...
