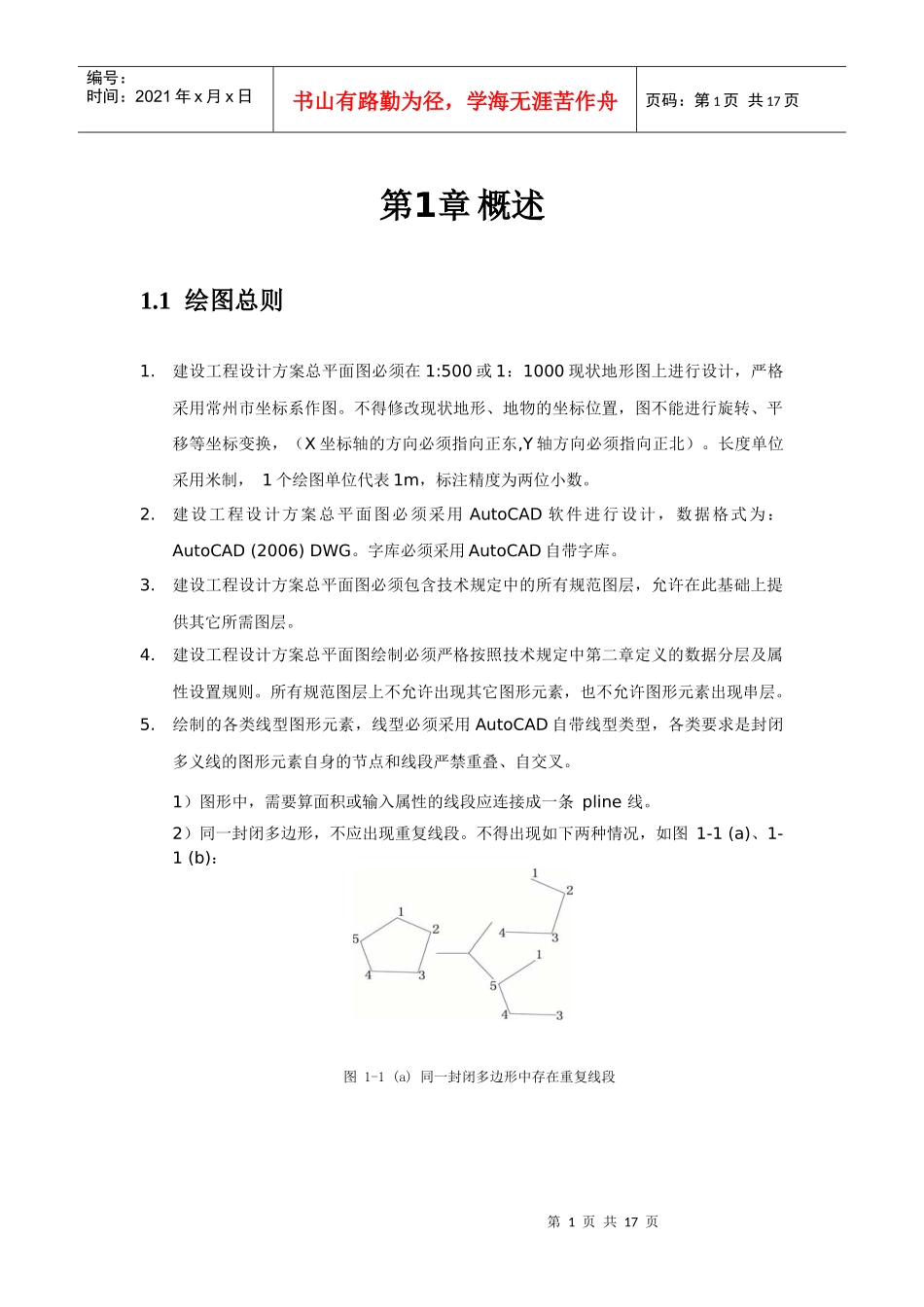

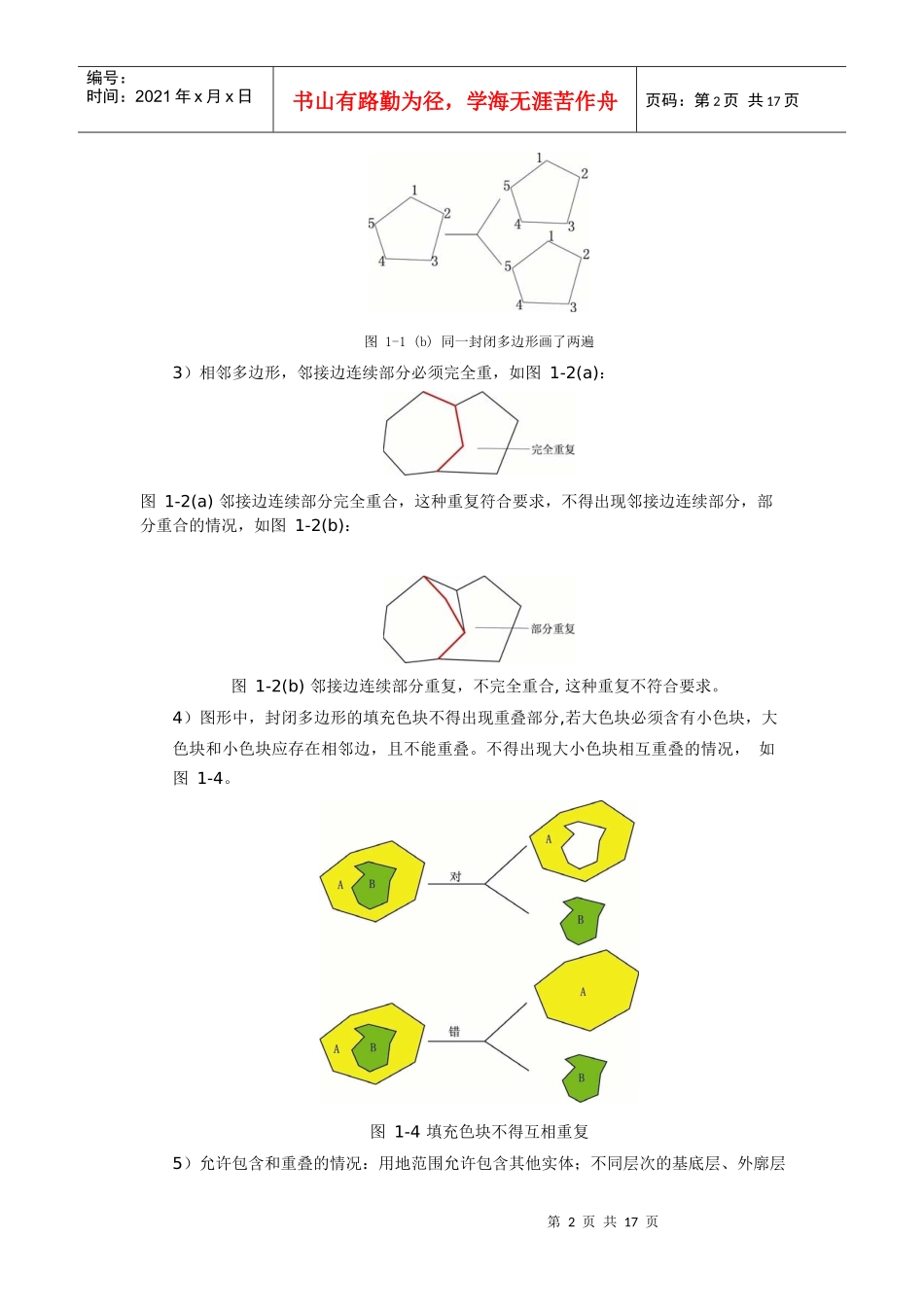

常州市规划局建设工程设计方案总平面图电子报批技术规定（试行）2009年7月第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页第1章概述1.1绘图总则1.建设工程设计方案总平面图必须在1:500或1：1000现状地形图上进行设计，严格采用常州市坐标系作图。不得修改现状地形、地物的坐标位置，图不能进行旋转、平移等坐标变换，（X坐标轴的方向必须指向正东,Y轴方向必须指向正北）。长度单位采用米制，1个绘图单位代表1m，标注精度为两位小数。2.建设工程设计方案总平面图必须采用AutoCAD软件进行设计，数据格式为：AutoCAD(2006)DWG。字库必须采用AutoCAD自带字库。3.建设工程设计方案总平面图必须包含技术规定中的所有规范图层，允许在此基础上提供其它所需图层。4.建设工程设计方案总平面图绘制必须严格按照技术规定中第二章定义的数据分层及属性设置规则。所有规范图层上不允许出现其它图形元素，也不允许图形元素出现串层。5.绘制的各类线型图形元素，线型必须采用AutoCAD自带线型类型，各类要求是封闭多义线的图形元素自身的节点和线段严禁重叠、自交叉。1）图形中，需要算面积或输入属性的线段应连接成一条pline线。2）同一封闭多边形，不应出现重复线段。不得出现如下两种情况，如图1-1(a)、1-1(b)：图1-1(a)同一封闭多边形中存在重复线段第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页图1-1(b)同一封闭多边形画了两遍3）相邻多边形，邻接边连续部分必须完全重，如图1-2(a)：图1-2(a)邻接边连续部分完全重合，这种重复符合要求，不得出现邻接边连续部分，部分重合的情况，如图1-2(b)：图1-2(b)邻接边连续部分重复，不完全重合,这种重复不符合要求。4）图形中，封闭多边形的填充色块不得出现重叠部分,若大色块必须含有小色块，大色块和小色块应存在相邻边，且不能重叠。不得出现大小色块相互重叠的情况，如图1-4。图1-4填充色块不得互相重复5）允许包含和重叠的情况：用地范围允许包含其他实体；不同层次的基底层、外廓层第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页等可以允许相互包含和重叠。6.图中各类标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页第2章数据分层与属性设置2.1图层设置2.1.1基础图层类别图层名内容实体类型线型或字体颜色粗细/字高基础数据0不放任何东西作为插入块的基准层0地形图专门用于插入地形图0图像专门用于插入栅格图像2.1.2总平面指标计算图CAD图层类别CAD图层名内容实体类型线型或字体颜色粗细/字高总平面指标计算图图层用地界线用地范围边线总用地边界（标注随层），总用地可以有多个实体，如跨道路两侧的两个地块Pline（closed）Continuous11.2建筑基底指建筑物接触地面的自然层建筑外墙Pline（closed）Continuous70.3第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页或结构外围水平投影面积（不含阳台等）。地上建筑轮廓俯视的地上建筑外墙垂直投影线（含飘窗、阳台）Pline（closed）Continuous20.8地下建筑轮廓地下建筑轮廓（不含地下停车场）Pline（closed）Continuous300.6绿地绿地界线Pline（closed）Continuous840停车场停车场Pline（closed）Continuous40.5配套设施各类配套公建设施块参照道路广场包括宅间道路、广场Pline（closed）Continuous60.35标注建筑标注建筑间距标注建筑间距标注尺寸实体DIMENSIONContinuous60/3建筑幢号标注建筑幢号标注text黑体50/4建筑层数建筑层数text黑体70/4建筑名称标注建筑名称标注text黑体70/4建筑±0标高建筑±0标高textRomans70/3建筑屋顶标高坡屋顶表示屋脊；异型构件表示最高点；平屋面分别表textRomans70/3第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页示标高不同处环境...
