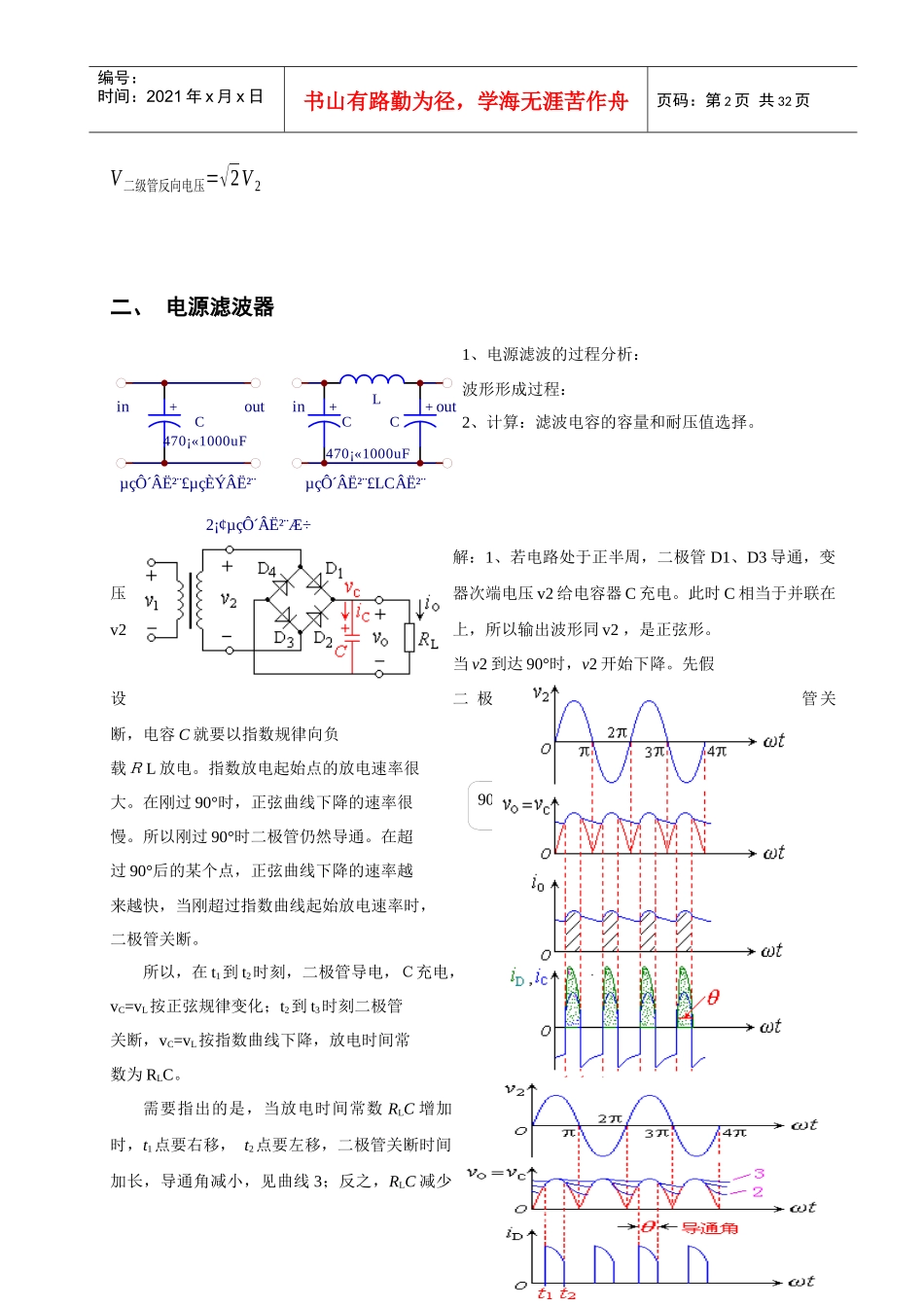

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo,Io,二极管反向电压。解：1、二极管伏安特性曲线理想开关模型恒压降模型2、桥式整流电流流向过程（实线为正半周，虚线为负半周）3、Vo,Io,二极管反向电压：VO¿2√2πV2IO=2√2V2πRLTF1TRANSINVoV1V2D1R11K1¡¢ÇÅʽÕûÁ÷µç·输出波形输入波形第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页V二级管反向电压=√2V2二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。解：1、若电路处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。此时C相当于并联在v2上，所以输出波形同v2，是正弦形。当v2到达90°时，v2开始下降。先假设二极管关断，电容C就要以指数规律向负载ＲL放电。指数放电起始点的放电速率很大。在刚过90°时，正弦曲线下降的速率很慢。所以刚过90°时二极管仍然导通。在超过90°后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。所以，在t1到t2时刻，二极管导电，Ｃ充电，vC=vL按正弦规律变化；t2到t3时刻二极管关断，vC=vL按指数曲线下降，放电时间常数为RLC。需要指出的是，当放电时间常数RLC增加时，t1点要右移，t2点要左移，二极管关断时间加长，导通角减小，见曲线3；反之，RLC减少+C470¡«1000uF+C470¡«1000uF+CLininoutoutµçÔ´Â˲¨£µçÈÝÂ˲¨µçÔ´Â˲¨£LCÂ˲¨2¡¢µçÔ´Â˲¨Æ÷90°第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页时，导通角增加。显然，当ＲL很小，即IL很大时，电容滤波的效果不好，见图滤波曲线中的2。反之，当ＲL很大，即IL很小时，尽管C较小,RLC仍很大,电容滤波的效果也很好，见滤波曲线中的3。所以电容滤波适合输出电流较小的场合。2、（1）滤波电容的选用原则在电源设计中,滤波电容的选取原则是:当RLC=(3~5)T/2时，可取得较好的滤波效果，C=(3~5)T/2RL其中:C为滤波电容,单位为F;T为频率,单位为Hz，RL为负载电阻,单位为Ω当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C=5T/R.（2）耐压值≥1.5UO三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、画出通频带曲线。计算谐振频率。解：1、信号滤波器的作用：用来从输入信号中过滤出有用信号，滤除无用信号和噪声干扰。其原理是利用电路的幅频特性，其通带的范围为有用信号的范围，而把其他频谱成分过滤掉。两者区别：信号滤波器用来过滤信号，其通带是一定的频率范围，而电源滤波器则是用来滤除交流成分，使直流通过，而保护输出电压稳定。2、通频带曲线：（1）带通滤波器：如图信号滤波3－带通，则H(jω)=VoutVin=RLRL+jωL1+1jωC=jωRLCjωRLC−ω2L1C+1L1LLLCCCCRRininininoutoutoutoutÐźÅÂ˲¨1£´ø×裨Ïݲ¨Æ÷£©ÐźÅÂ˲¨1£´øͨÐźÅÂ˲¨3£´øͨÐźÅÂ˲¨4£´ø×è3¡¢ÐźÅÂ˲¨Æ÷L1LLLCCCCRRininininoutoutoutoutÐźÅÂ˲¨1£´ø×裨Ïݲ¨Æ÷£©ÐźÅÂ˲¨1£´øͨÐźÅÂ˲¨3£´øͨÐźÅÂ˲¨4£´ø×è3¡¢ÐźÅÂ˲¨Æ÷第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页于是|H(jω)|=1√(1−ω2L1CωRLC)2+1分析|H(jω)|，显然1−ω2L1CωRLC等于0时，|H(jω)|达到最大值1，此时，ω=ω0=1√L1C，为滤波器的谐振频率；当ω高于或低于ω0时|H(jω)|均将下降，1−ω2L1CωRLC→∞时，|H(jω)|→0，此时，ω=0或者ω→∞。根据|H(jω)|=1√2，可以算出上半功率点ωC2和下半功率点ωC1以及通频带，得ωC1=−RL2L1+√(RL2L1)2+1L1C，ωC2=RL2L1+√(RL2L1)2+1L1C，BW=ωC2−ωC1=RLL1。画...
