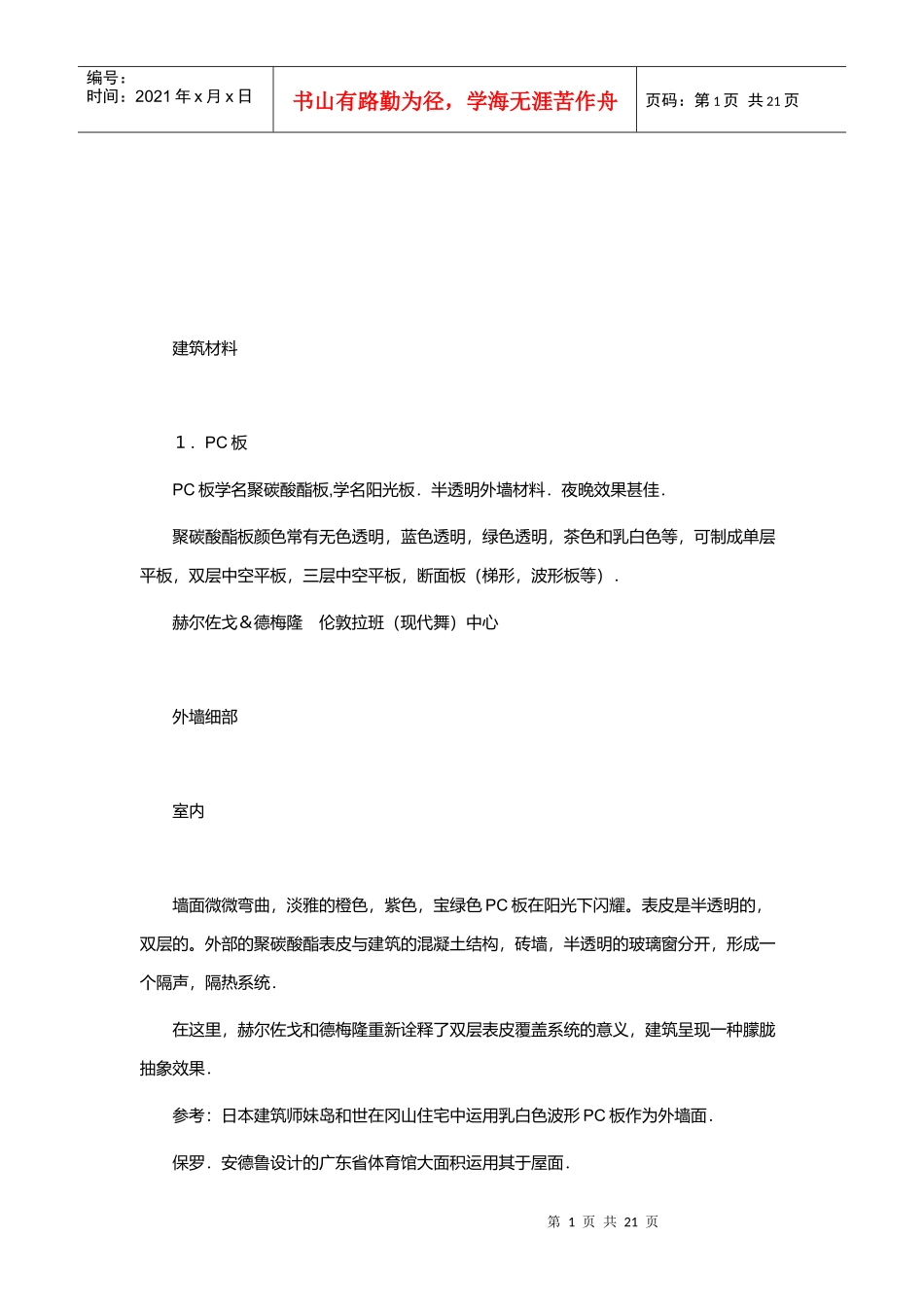

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页建筑材料１．PC板PC板学名聚碳酸酯板,学名阳光板．半透明外墙材料．夜晚效果甚佳．聚碳酸酯板颜色常有无色透明，蓝色透明，绿色透明，茶色和乳白色等，可制成单层平板，双层中空平板，三层中空平板，断面板（梯形，波形板等）．赫尔佐戈＆德梅隆伦敦拉班（现代舞）中心外墙细部室内墙面微微弯曲，淡雅的橙色，紫色，宝绿色PC板在阳光下闪耀。表皮是半透明的，双层的。外部的聚碳酸酯表皮与建筑的混凝土结构，砖墙，半透明的玻璃窗分开，形成一个隔声，隔热系统．在这里，赫尔佐戈和德梅隆重新诠释了双层表皮覆盖系统的意义，建筑呈现一种朦胧抽象效果．参考：日本建筑师妹岛和世在冈山住宅中运用乳白色波形PC板作为外墙面．保罗．安德鲁设计的广东省体育馆大面积运用其于屋面．第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页2.ETFE薄膜目前最强韧的氟塑料，耐辐射，与金属附着能力突出．建筑师尼古拉斯．格林肖创新性将其用于伊甸园工程后，这种材料得到了广泛认可．德国慕尼黑足球场JacquesHerzog＆PierredeMeuron设计足球场整个外围用光滑可膨胀的ETFE材料（ETFE的中文名为乙烯-四氟乙烯共聚物。ETFE膜材的厚度通常小于0.20mm，是一种透明膜材）做成，并可以发出不同的光，红白或是蓝白的菱形让整个建筑看上去是一个LED大屏幕，透亮的顶看上去和体育场的墙壁分开。水立方Arup＆澳洲悉尼的建筑事务所PTW以及来自北京和深圳的CSCEC共同合作．细部参考：除水立方等外，鸟巢实际上也运用了ETFE薄膜作为屋顶及墙体围护材料，只不过大家的视线集中在鸟巢的造型罢了3.PMMA（有机玻璃）PMMA学名聚甲基丙烯酸甲酯，俗称有机玻璃，这是我们低年级做模型时最爱用的模型材料了，质轻高强，透光性隔热性好，易于回收利用．受热或被加热了开始熔化，避免用于温度高处．它在建筑中常用于屋顶，围护墙以及玻璃替代品等．德国慕尼黑第２０届奥林匹克运动会体育场由斯图加特建筑师拜尼施设计外观第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页简介：半透明帐篷形的棚顶，覆盖面积达85,000平方米，可以使数万名观众避免日晒雨淋。整个棚顶呈圆锥形，由拉索膜结构形成其屋面，每一网格为75×75厘米，网索屋顶镶嵌PMMA，用氟丁橡胶卡将玻璃卡在铝框中，使覆盖部分内光线充足且柔和。独具匠心的拜尼施以蜿蜒的奥林匹克湖为背景，将该奥运会的主要比赛场馆包容在连绵的帐篷式悬空顶篷之下．内部细部为适应PMMA的伸缩变形在两块板材间设置了排水沟．排水沟的错缝设计同时也成了屋顶的装饰语言．3.上边说了透明塑料以及薄膜，现在说说９０年代中后期在我国迅速流行开的膜材，膜结构．所以结合膜结构介绍膜材．简介：膜结构在２０世纪６０年代中期兴起于欧美国家，柔软质轻，形体自由，空间跨度大，施工周期短，视觉冲击效果强烈，特别适合于大型体育场馆，展览会场以及城市广场和建筑小品中．但是膜结构与刚性建筑围护结构紧密结合困难，大部分膜结构还局限应用于非封闭的开敞空间．法国拉德方斯大门丹麦建筑师斯普雷卡尔森设计内部张拉式膜结构英国千年穹顶（MillenniumDome）英国设计师里查德·罗杰斯设计第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页屋盖采用圆球形的张力膜结构，膜材原先采用以聚酯为基材的织物，以后考虑使用年限长改用涂聚四氟乙烯的玻璃纤维织物，为了防止结露，又增加了能隔音、隔热的内层，但内部装修尚未完工，这层膜材已出现了被沾污的痕迹，影响美观。参考：上面说的德国安联足球场的薄膜气囊屋面构造也是多种膜结构的组合运用，单个薄膜气囊采用了充气式膜结构原理，多个气囊单元组合又采用了骨架式膜结构原理.另附：上海八万人体育场，韩国汉城奥运会体操馆和击剑馆，上海嘉定Ｆ１赛车场馆，金属篇金属从大类上常分黑色金属和有色金属，质轻易加工，是典型的环保材料，金属材料和其他材料构件接触时，为防止腐蚀，常以沥青油毡...
