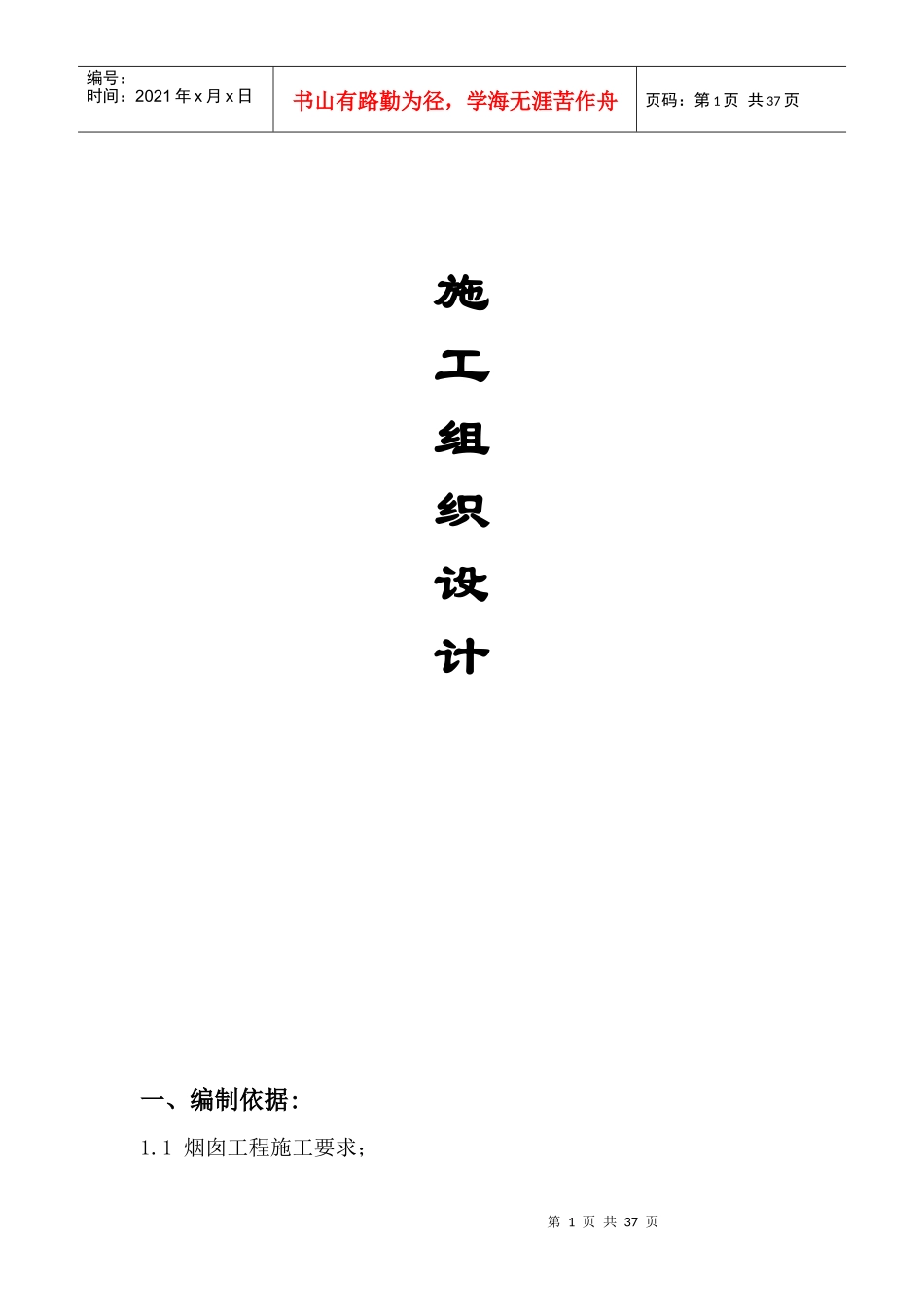

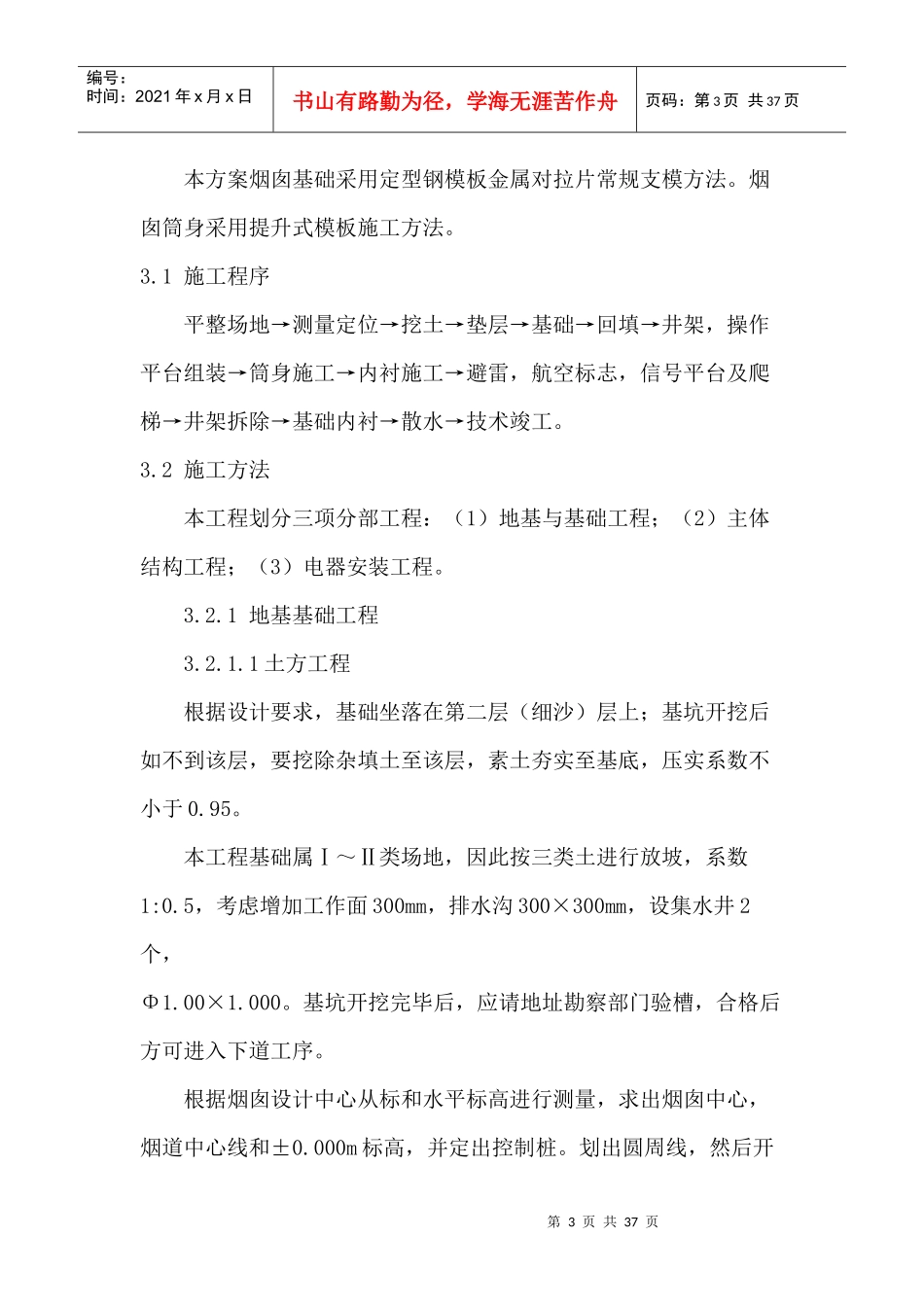

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页施工组织设计一、编制依据:1.1烟囱工程施工要求；第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页1.2《钢筋混凝土烟囱》（05G212）；1.3国家、现行有关工程建设的法律、行政法规。国家及部分与本工程有关的各种现行有效版本的技术规范、规程、设计院技术文件上的质量要求；1.4多年来从事同类工程的施工经验，并结合公司职业健康管理体系运行情况等。二、工程概况2.1工程简介本工程钢筋砼板式环形基础，埋设深度为-3.500m，基础砼强度等级C30，出口外径Φ3.5m，筒身坡度为i＝2.0％，筒壁厚度自下而上为340-160mm，筒身为钢筋砼，内衬为耐火砖和粘土砖两种材料。两个烟道口一个清灰口。2.2主要实物工程量（1）挖土方730m³（2）垫层砼C1520m³（3）基础钢筋砼C30201m³（4）筒身钢筋砼C35550m³（5）爬梯及信号平台制安8.3t（6）钢筋80t（7）内衬砌筑320m³三、施工方案与施工方法第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页本方案烟囱基础采用定型钢模板金属对拉片常规支模方法。烟囱筒身采用提升式模板施工方法。3.1施工程序平整场地→测量定位→挖土→垫层→基础→回填→井架，操作平台组装→筒身施工→内衬施工→避雷，航空标志，信号平台及爬梯→井架拆除→基础内衬→散水→技术竣工。3.2施工方法本工程划分三项分部工程：（1）地基与基础工程；（2）主体结构工程；（3）电器安装工程。3.2.1地基基础工程3.2.1.1土方工程根据设计要求，基础坐落在第二层（细沙）层上；基坑开挖后如不到该层，要挖除杂填土至该层，素土夯实至基底，压实系数不小于0.95。本工程基础属Ⅰ～Ⅱ类场地，因此按三类土进行放坡，系数1:0.5，考虑增加工作面300mm，排水沟300×300mm，设集水井2个，Φ1.00×1.000。基坑开挖完毕后，应请地址勘察部门验槽，合格后方可进入下道工序。根据烟囱设计中心从标和水平标高进行测量，求出烟囱中心，烟道中心线和±0.000m标高，并定出控制桩。划出圆周线，然后开第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页挖。采用反铲掘机挖土，翻斗汽车运土，运距3Km，大开口分层挖土的施工方法。可设坡道，便于运土。回填土要求分层夯实，压实系数0.93。3.2.1.2混凝土工程3.2.1.2.1垫层混凝土土方挖完并经地基检验槽合格后，便可浇筑垫层砼。浇筑方法可在基坑的边缘处设置一个临时卸料台相对的方向，分左右两侧同时向卸料台方向靠拢，直至浇筑完成。垫层砼采用平板振捣器振捣，其表面应保持平整。3.2.1.2.2钢筋绑扎待垫层砼完成并达到一定强度后，即可放线。放线一般习惯放模板线，但为了保证筒壁基础插筋的正确，也应在垫层上测定基础环壁筋内外圈的墨线。为了坡度正确，应把±0.00m标高处的烟囱基础环壁的投影线也弹出来。这样，才能保证钢筋位置的正确。为了辐射钢筋位置的正确，除给出“+”字线外，还应按45°或30°弹出墨线。绑扎时，主、辅筋的位置应按1/4错开，相交点处用22#线扎牢固。为了确保筒壁、基础插筋位置正确，除依靠弹线外，还可在其杯口听上部和下部绑扎2-3道固定圈，固定圈可按其所在位置的设计半径制作。固定圈的垂直投影，应符合垫层上所弹的墨线。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页基础钢筋保护层为35厚，为使之达到设计要求，应制作100×100×35的素砼块，纵横@1500布置。安装时将在素砼块中22#绑在底板钢筋上固定。3.2.1.2.3模板安装模板安装采用定型钢模板常规施工方。烟囱基础环壁模板采用Φ12对拉板固定，纵横@600，使之成为整体并能控制壁厚。烟囱基础环模板均采用定型钢模板，板间配以三角形模板或梯形模板，以保证锥度和坡度。外模每节模板采用三道Φ8钢筋箍紧，每道连接三个紧线器，待找正后采用木方支撑固定。3.2.1.2.4脚手架搭设由于基础是环形墩式基础，底板宽厚，体积量大。因此，施工时需设满堂脚手架进行砼浇筑。脚手架的...
