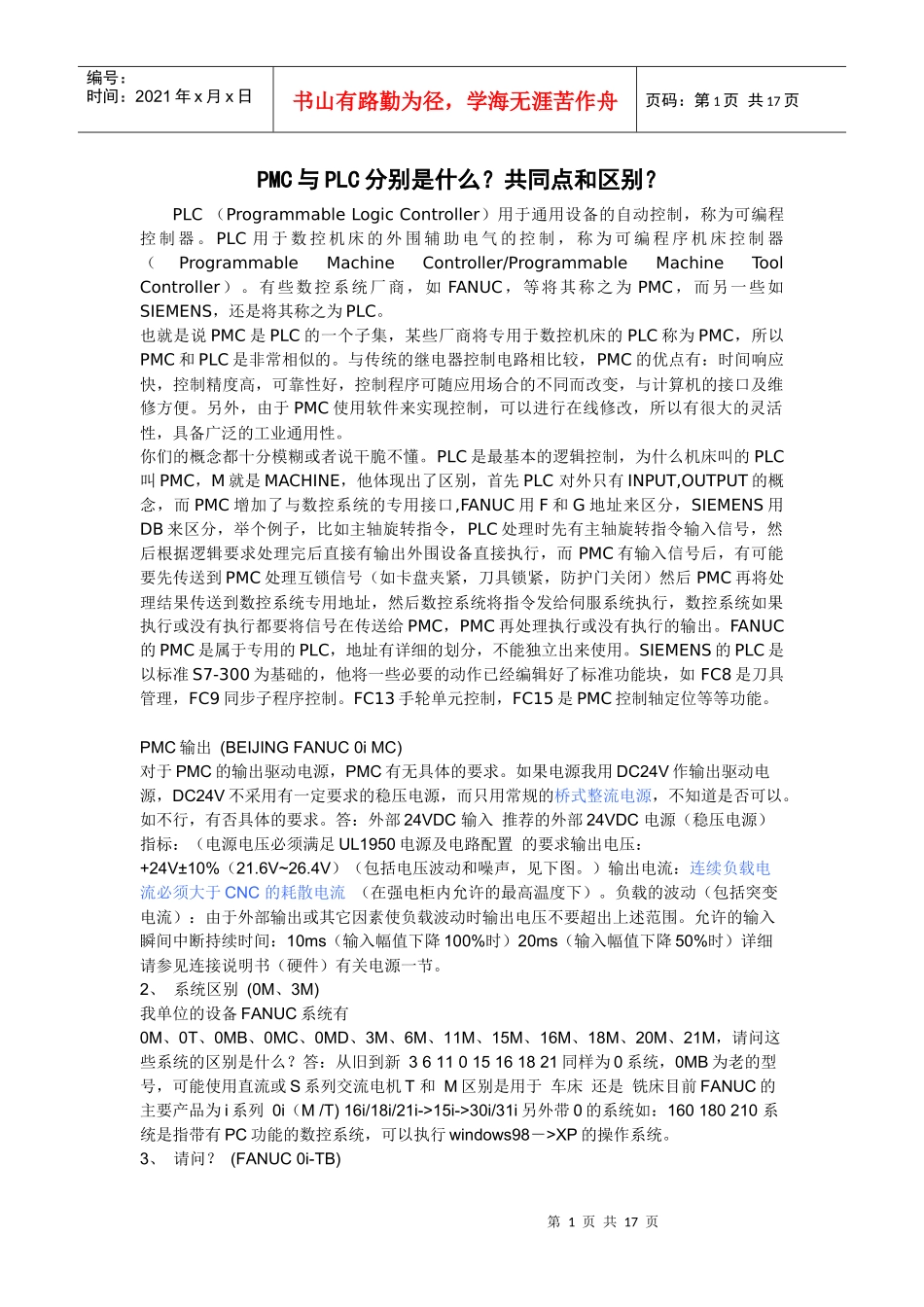

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页PMC与PLC分别是什么？共同点和区别？PLC（ProgrammableLogicController）用于通用设备的自动控制，称为可编程控制器。PLC用于数控机床的外围辅助电气的控制，称为可编程序机床控制器（ProgrammableMachineController/ProgrammableMachineToolController）。有些数控系统厂商，如FANUC，等将其称之为PMC，而另一些如SIEMENS，还是将其称之为PLC。也就是说PMC是PLC的一个子集，某些厂商将专用于数控机床的PLC称为PMC，所以PMC和PLC是非常相似的。与传统的继电器控制电路相比较，PMC的优点有：时间响应快，控制精度高，可靠性好，控制程序可随应用场合的不同而改变，与计算机的接口及维修方便。另外，由于PMC使用软件来实现控制，可以进行在线修改，所以有很大的灵活性，具备广泛的工业通用性。你们的概念都十分模糊或者说干脆不懂。PLC是最基本的逻辑控制，为什么机床叫的PLC叫PMC，M就是MACHINE，他体现出了区别，首先PLC对外只有INPUT,OUTPUT的概念，而PMC增加了与数控系统的专用接口,FANUC用F和G地址来区分，SIEMENS用DB来区分，举个例子，比如主轴旋转指令，PLC处理时先有主轴旋转指令输入信号，然后根据逻辑要求处理完后直接有输出外围设备直接执行，而PMC有输入信号后，有可能要先传送到PMC处理互锁信号（如卡盘夹紧，刀具锁紧，防护门关闭）然后PMC再将处理结果传送到数控系统专用地址，然后数控系统将指令发给伺服系统执行，数控系统如果执行或没有执行都要将信号在传送给PMC，PMC再处理执行或没有执行的输出。FANUC的PMC是属于专用的PLC，地址有详细的划分，不能独立出来使用。SIEMENS的PLC是以标准S7-300为基础的，他将一些必要的动作已经编辑好了标准功能块，如FC8是刀具管理，FC9同步子程序控制。FC13手轮单元控制，FC15是PMC控制轴定位等等功能。PMC输出(BEIJINGFANUC0iMC)对于PMC的输出驱动电源，PMC有无具体的要求。如果电源我用DC24V作输出驱动电源，DC24V不采用有一定要求的稳压电源，而只用常规的桥式整流电源，不知道是否可以。如不行，有否具体的要求。答：外部24VDC输入推荐的外部24VDC电源（稳压电源）指标：（电源电压必须满足UL1950电源及电路配置的要求输出电压：+24V±10%（21.6V~26.4V）（包括电压波动和噪声，见下图。）输出电流：连续负载电流必须大于CNC的耗散电流（在强电柜内允许的最高温度下）。负载的波动（包括突变电流）：由于外部输出或其它因素使负载波动时输出电压不要超出上述范围。允许的输入瞬间中断持续时间：10ms（输入幅值下降100%时）20ms（输入幅值下降50%时）详细请参见连接说明书（硬件）有关电源一节。2、系统区别(0M、3M)我单位的设备FANUC系统有0M、0T、0MB、0MC、0MD、3M、6M、11M、15M、16M、18M、20M、21M，请问这些系统的区别是什么？答：从旧到新3611015161821同样为0系统，0MB为老的型号，可能使用直流或S系列交流电机T和M区别是用于车床还是铣床目前FANUC的主要产品为i系列0i（M/T)16i/18i/21i->15i->30i/31i另外带0的系统如：160180210系统是指带有PC功能的数控系统，可以执行windows98－>XP的操作系统。3、请问？(FANUC0i-TB)第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页FANUC0i宏程序多数车床用局部变量，加工中心用公共变量，请问它们的区别?我看到的哈挺车床的宏程序有一句GOOW0;显示114格式报警，请问格式错误的原因？G76螺纹多重循环中，交错进刀方式的完整格式是什么？G36G37它的功能和实际的操作作用？FANUC0i车床中，刀具寿命如何设置参数，使其能进行计数计算？FANUC0i中编程引导详细的操作说明书？FANUC0i中BOOTSYSTEM引导系统中，如何打开存储卡上的文件？如存在密码，请问密码是什么？答：1.局部变量就是只在当前程序里面有效,而公共变量可以在不同的程序中共同起作用.2.出现114报警,是宏程序错误,要看整个程序.才能判断错在什么地方.3.G76的具体使用,可以参照操作说明书.4.是自动刀具补偿使用的代码.5.刀具寿命管理,最好由机床厂家在出厂时候配备好.6.编程引导...
