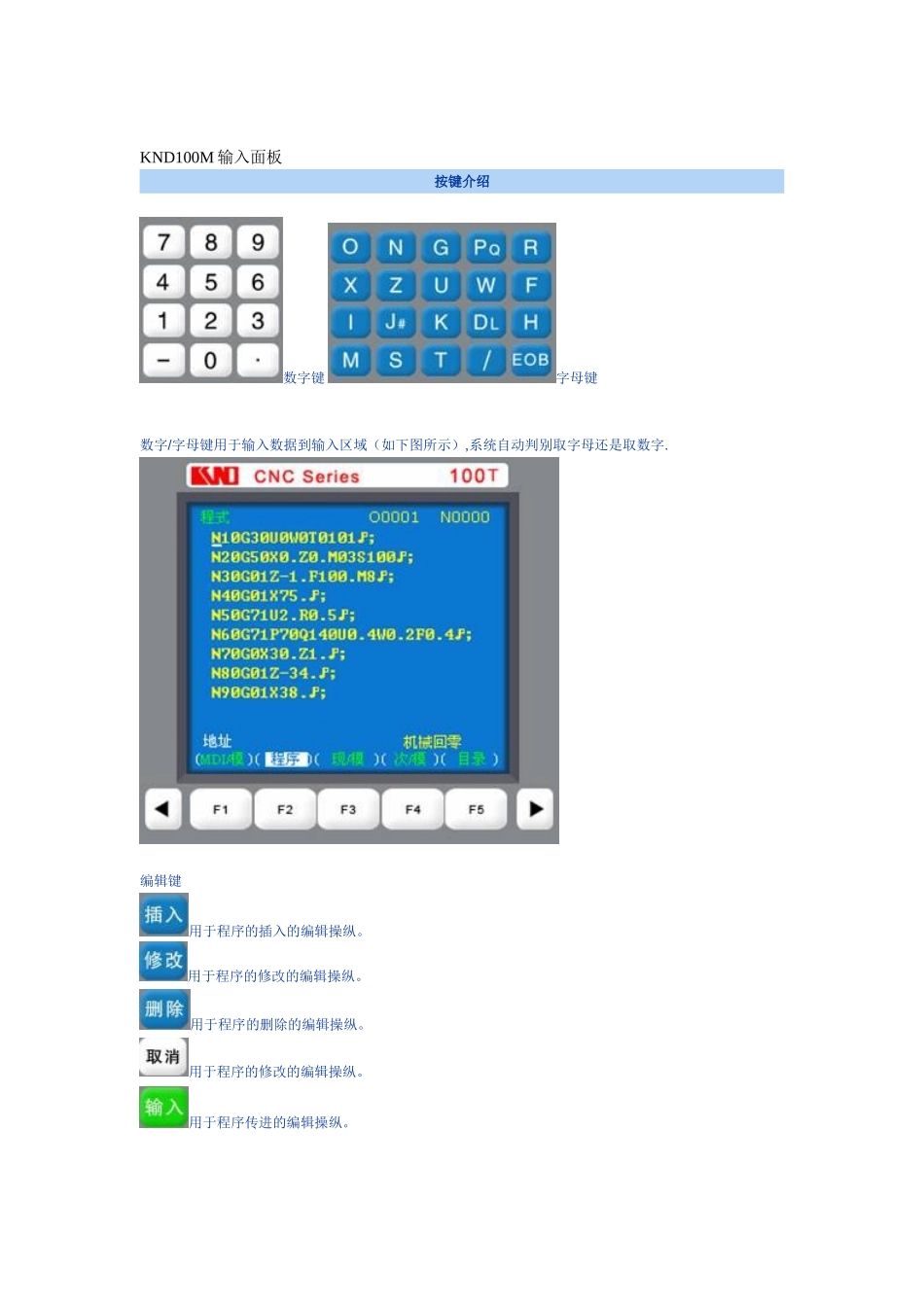

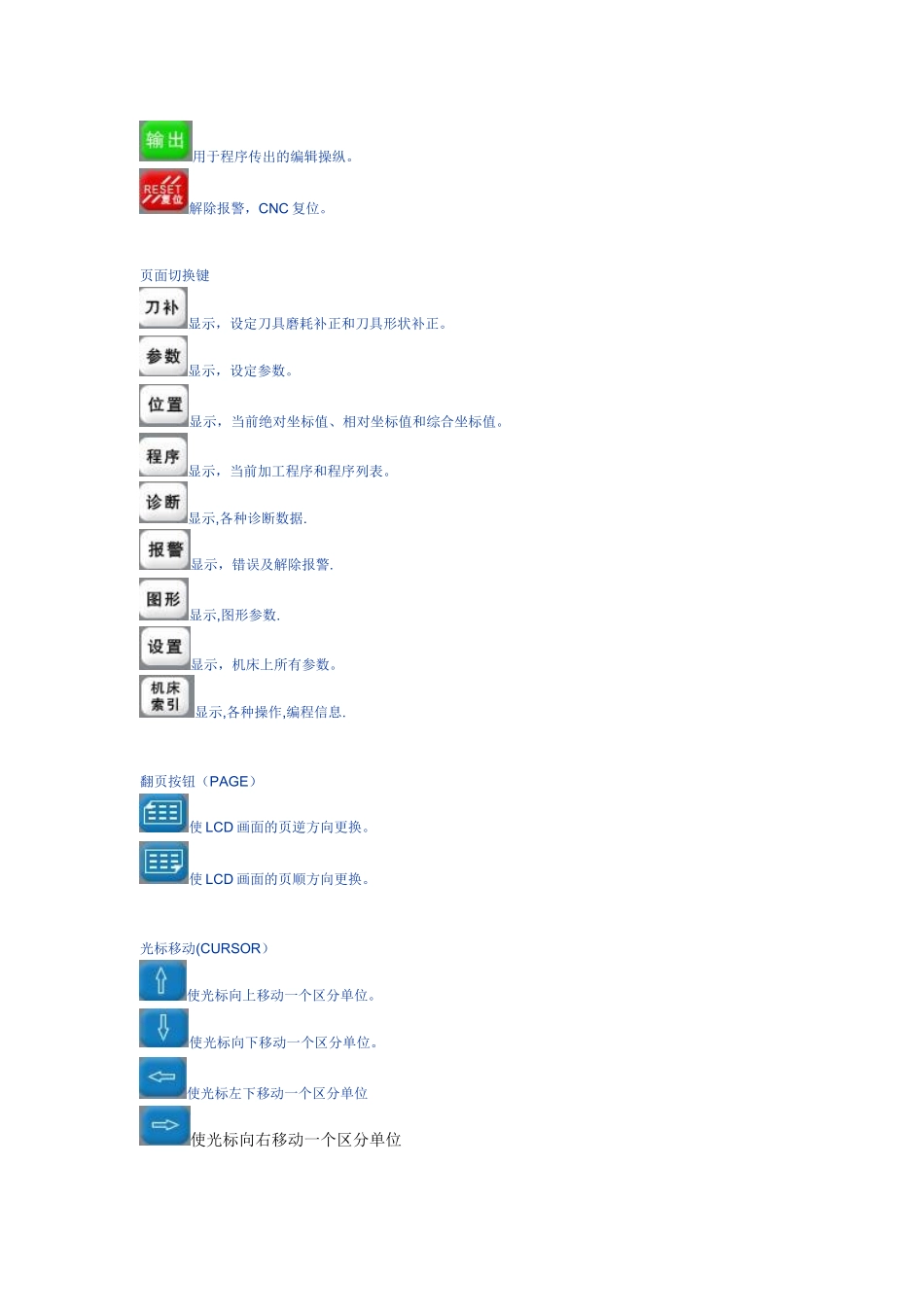

KND100M 输入面板 按键介绍数字键 字母键 数字/字母键用于输入数据到输入区域（如下图所示）,系统自动判别取字母还是取数字. 编辑键 用于程序的插入的编辑操纵。用于程序的修改的编辑操纵。用于程序的删除的编辑操纵。用于程序的修改的编辑操纵。用于程序传进的编辑操纵。用于程序传出的编辑操纵。解除报警，CNC 复位。 页面切换键 显示，设定刀具磨耗补正和刀具形状补正。 显示，设定参数。显示，当前绝对坐标值、相对坐标值和综合坐标值。显示，当前加工程序和程序列表。显示,各种诊断数据.显示，错误及解除报警. 显示,图形参数.显示，机床上所有参数。显示,各种操作,编程信息. 翻页按钮（PAGE） 使 LCD 画面的页逆方向更换。 使 LCD 画面的页顺方向更换。 光标移动(CURSOR） 使光标向上移动一个区分单位。 使光标向下移动一个区分单位。使光标左下移动一个区分单位使光标向右移动一个区分单位 手动操作虚拟数控机床手动返回参考点 在手动回零方式下，按,直到 X、Z 轴坐标显示为“0.000"，即完成坐标回零，此时方可松开。注 1：返回参考点结束时，返回参考点结束指示灯亮。 注 2：返回参考点结束指示灯亮时，在下列情况下灭灯。 （1)从参考点移出时； (2)按下急停开关 . 注３：参考点方向，主要参照机床厂家的说明书. 手动连续进给 (1)按下手动方式键 ，选择手动操作方式,键上指示灯亮。 (2） 选择移动轴、 机床沿着选择轴方向移动. 注：手动期间只能一个轴运动，假如同时选择两轴的开关,也只能是先选择的那个轴运动。假如选择 2 轴机能，可手动 2 轴开关同时移动. (3）调节 JOG 进给速度 (4）快速进给 按下快速进给键时，同带自锁的按钮，进行‘开→关→开…'切换,当为‘开’时，位于面板 上部指示灯亮，关时指示灯灭。选择为开时,手动以快速速度进给.按此开关为 ON 时，刀具在已选择的轴方向上快速进给。 注 1：快速进给时的速度，时间常数,加减速方式与用程序指令的快速进给(GOO 定位）时相同. 注 2：在接通电源或解除急停后，如没有返回参考点,当快速进给开关为 ON（开）时，手动进给速度为JOG 进给速度或快速进给,由参数（№012 LSO）选择。 注 3：在编辑/手轮方式下，按键无效。指示灯灭。其它方式下可选择快速进给,转换方式时取消快速进给。 手轮进给 转动手摇脉冲发生器，可以使机床微量进给。 （1）按下手动方式下，选择手轮操作键。 (2）转动手轮 (3）选择移动量：...
