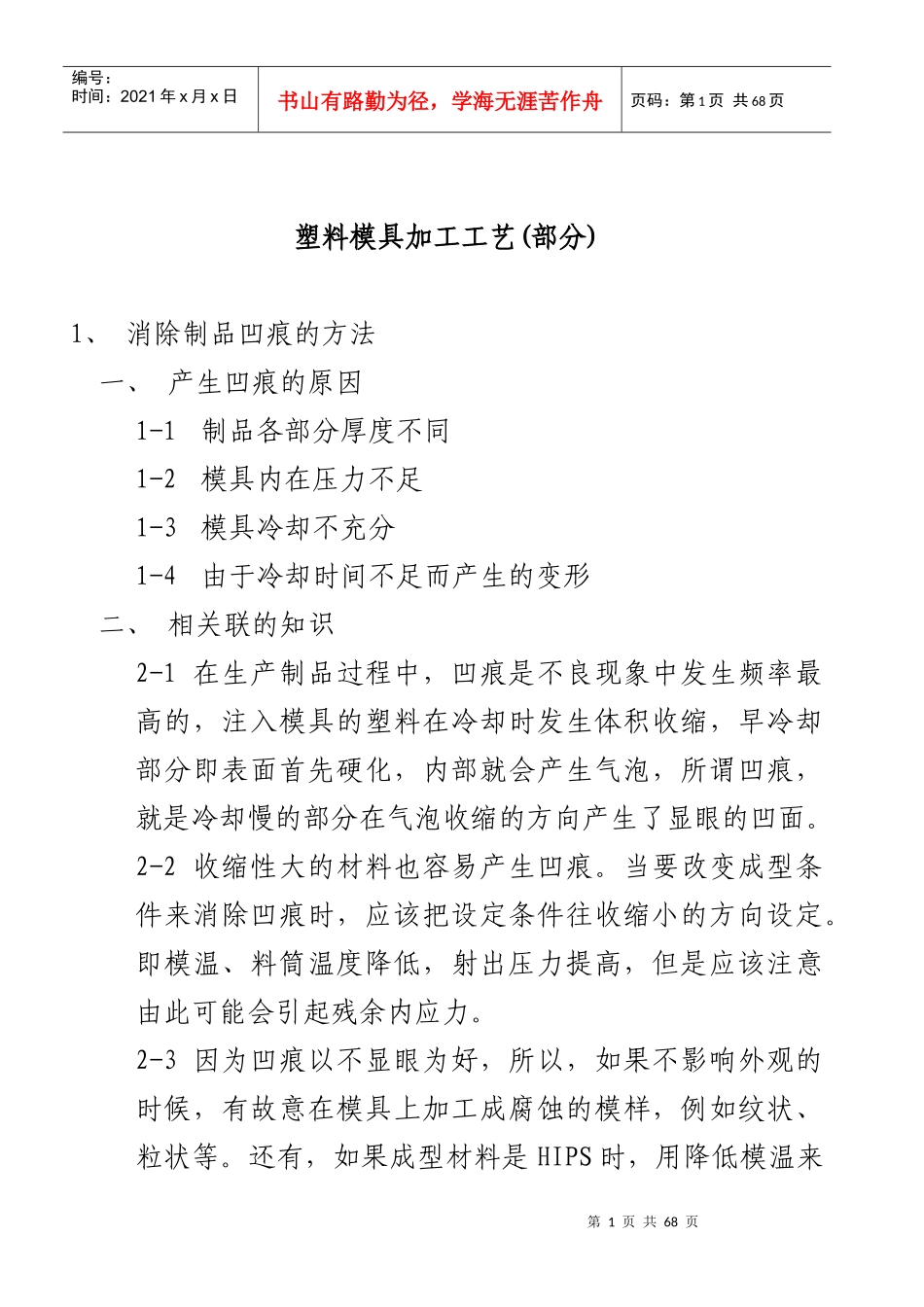

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页塑料模具加工工艺(部分)1、消除制品凹痕的方法一、产生凹痕的原因1-1制品各部分厚度不同1-2模具内在压力不足1-3模具冷却不充分1-4由于冷却时间不足而产生的变形二、相关联的知识2-1在生产制品过程中，凹痕是不良现象中发生频率最高的，注入模具的塑料在冷却时发生体积收缩，早冷却部分即表面首先硬化，内部就会产生气泡，所谓凹痕，就是冷却慢的部分在气泡收缩的方向产生了显眼的凹面。2-2收缩性大的材料也容易产生凹痕。当要改变成型条件来消除凹痕时，应该把设定条件往收缩小的方向设定。即模温、料筒温度降低，射出压力提高，但是应该注意由此可能会引起残余内应力。2-3因为凹痕以不显眼为好，所以，如果不影响外观的时候，有故意在模具上加工成腐蚀的模样，例如纹状、粒状等。还有，如果成型材料是HIPS时，用降低模温来第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页降低光洁度也有效果。但是这些方法一旦有凹痕发生，想修理磨光制品就有困难。三、解决的方法3-1即时：提高射出压力，延长射出保压时间，降低料筒温度和模具温度，在产生凹痕的地方强制冷却。3-2短期的：在产生凹痕的地方补上流边（图A）。在产生凹痕的地方的材料通边有狭小的场所时，把这部分边厚（图B）。3-3长期的：应彻底避免设计制品厚度的差异。容易产生凹痕的加强筋，狭长的形状应尽量短（图C）。图A在产生凹痕的地方追加流边第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页图B树脂的通边变宽图C加强筋，狭长状变小四．于材料的差异4-1成型收缩性大的材料，凹痕也大。例如PE、PP，即第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页使只要稍微的加强筋，就会产生凹痕。材料成型收缩率PS0.002~0.006PP0.01~0.02PE0.02~0.05四、参考事项：5-1当温度降低到不产生凹痕时，如果在模腔内的材料还有压力，应该考虑到不会产生凹痕了。围绕在模具内的材料在模具内的压力即静压力，无论什么地方都是不一定的。接近浇口部分的压力高，如果材料的通边宽，因为到各个角落的压力的传递，近浇口同远离浇口的地方的压力差跟全体的压力相比相差很小就不会产生凹痕，也就能得到不残留内部应力的制品。而部分的材料在流入有困难的场所时，这个地方有高的压力，其他地方的压力降低就会产生凹痕。这一部分高压的残留，是制品的内部应力也大。在理想的状态下材料温度同模具温度的上升，材料流动性较好，并且射出在静压状态也变底。5-2在变化成型条件时，温度、压力、时间的组合应预先制作好的表格，按顺序进行，就可以早知道结果。首先时间变得很长后，每逢压力的微小变化也容易知道。应注意的是：得到温度变化时的结果，应该在注射料之后，等温度降下后再生产时的结果。第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页2、消除制品缺料的方法一．产生缺料的原因：1-1注塑机压力的不足1-2模具内压力的不足1-3材料流动性的不足1-4型腔内空气逸出不良1-5浇口不平衡（每模出数多的时候二．关联的知识：2-1缺料一般是由模具的形状和材料的流动性来决定的。当是由于成型条件设定而引起的却料时，成型的条件设定应朝材料流动性好的方向设定，即提高模温、料筒温度，提高射出速度和射出压力。2-2型腔内的排气通边设计不高明时，造成模具内空气难逸出，除了引起制品缺料外，还是引起制品糊斑和融合痕的原因。一、解决的方法3-1即时：提高模具温度，加料筒温度，提高射出压力，在分型面加上气体逸出槽（深度0.02~0.04mm）宽5~10mm。第6页共68页第5页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共68页3-2短期的：加大浇口，加大流边，在每模出数多的场合，那个型腔缺料就扩大那个型腔的浇口，还有改变流边的配置（图A），加上气体逸出销（图B），提高模具的光洁度。3-3长期的：避免设计制品厚度的不同，在制品厚度...
