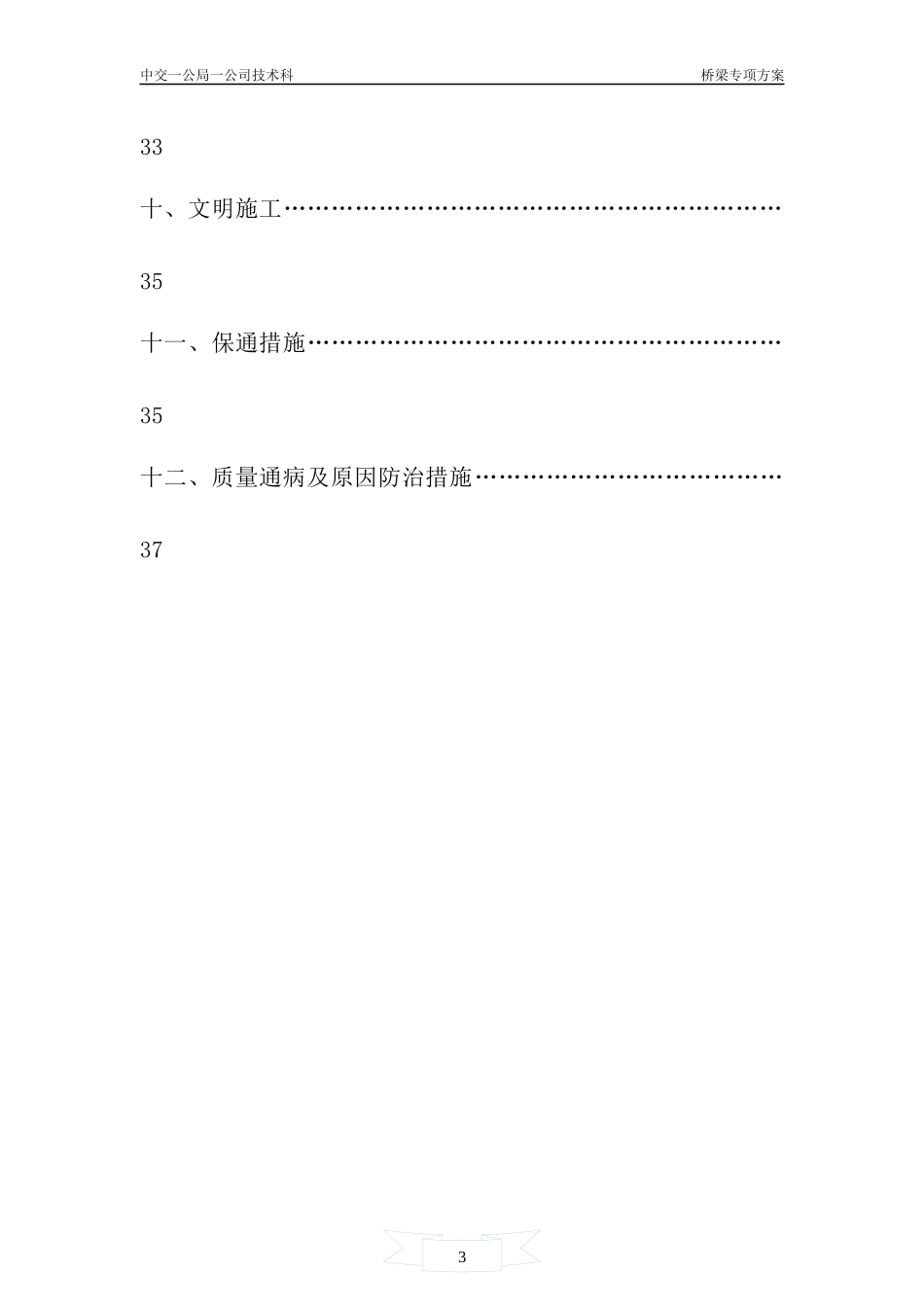

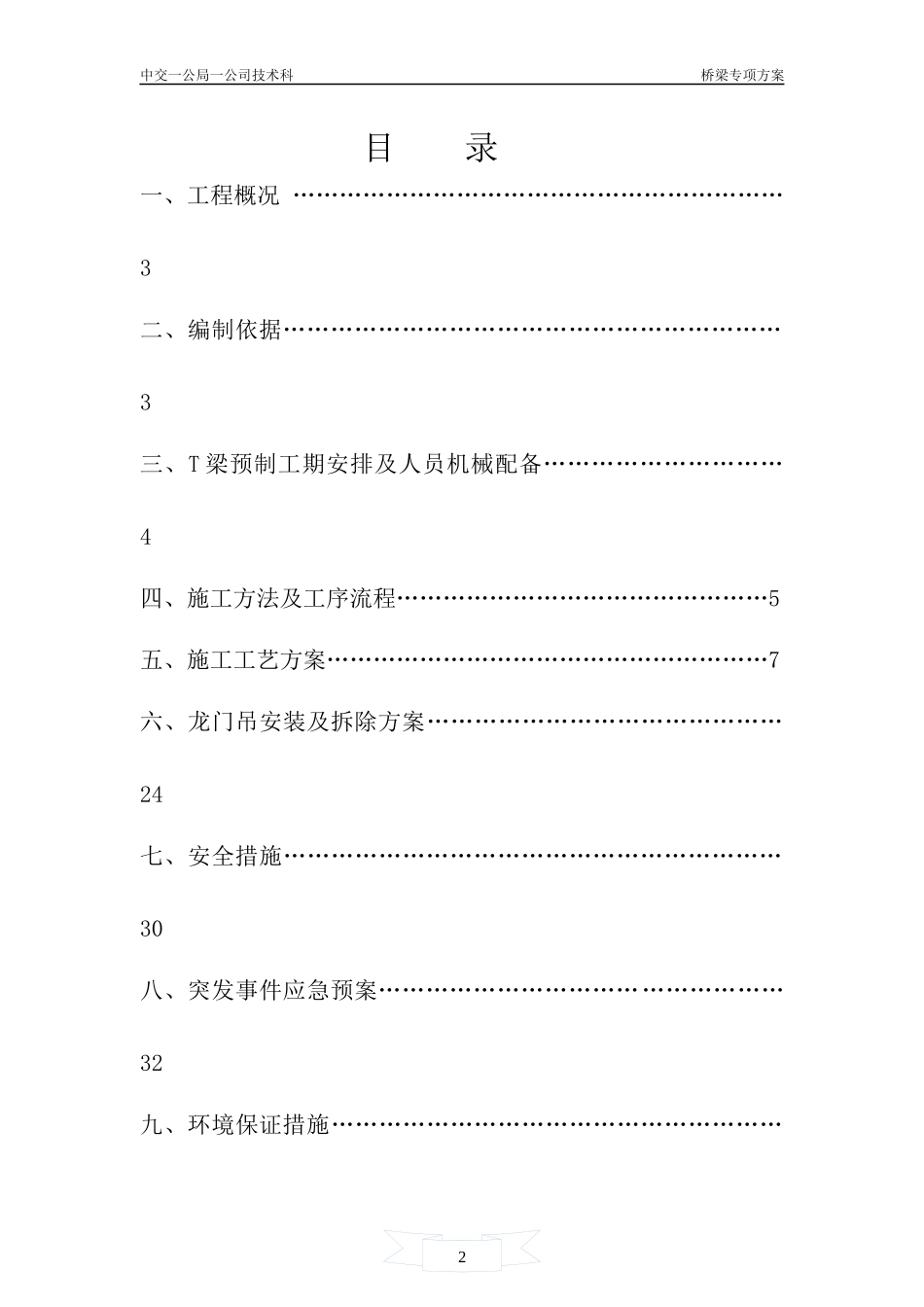

1中交一公局一公司技术科桥梁专项方案2中交一公局一公司技术科桥梁专项方案目录一、工程概况………………………………………………………3二、编制依据………………………………………………………3三、T梁预制工期安排及人员机械配备…………………………4四、施工方法及工序流程…………………………………………5五、施工工艺方案…………………………………………………7六、龙门吊安装及拆除方案………………………………………24七、安全措施………………………………………………………30八、突发事件应急预案……………………………………………32九、环境保证措施…………………………………………………3中交一公局一公司技术科桥梁专项方案33十、文明施工………………………………………………………35十一、保通措施……………………………………………………35十二、质量通病及原因防治措施…………………………………374中交一公局一公司技术科桥梁专项方案50mT梁预制安全专项方案一、工程概况弘农涧河特大桥位于单侧整体式右侧加宽段上，桥跨布置为24孔跨径50m,中心桩号RK149+280.165，交角90°,全桥共长1210.04m。上部结构为装配式部分预应力混凝土先简支后连续T型梁，下部结构采用柱式及薄壁桥墩，钻孔灌注桩基础，其中桩基189根、承台19个、立柱12根、空心薄壁墩19个（最高墩57m、最低墩34m），盖梁25片、50m预制预应力T梁共有216片，每孔9片T梁。该桥的设计荷载为公路-I级，预制T梁采用C50混凝土。设计工程量见下表：工程名称砼方量（m3）钢绞线（t）Ⅰ级钢筋（t）Ⅱ级钢筋（t）50m预应力T梁13912.7679.087217.7684138.113二、编制依据1．根据我公司《施工技术管理细则》中关于编制安全技术施工方案的有关要求；2．总体施工组织设计；5中交一公局一公司技术科桥梁专项方案4．参与施工人员的技术状况、机械设备组成，检测装置、控制装置安排；5．类似工程施工经验6．采用的施工规范、标准主要有：《公路桥涵施工技术规范》（JTJ/TF50—2011）《公路工程质量检验评定标准》（JTGF80/1—2004）《公路桥涵设计通用规范》（JTGD60—2004）《公路工程施工安全技术规程》（JTJ076—95）三、T梁预制工期安排及人员机械配备1、T梁预制计划工期为11个月，计划2012年02月20日开始进行T梁首件工程施工，2013年01月2日前结束。2、主要材料、人员、机械设备安排1）材料准备为使全桥颜色一致，使用同一厂家、同一品种的水泥浇筑。预应力钢筋采用低松弛高强度预应力钢绞线，符合《预应力混凝土用钢绞线》（GB/T5224-2003）规定。单根钢绞线直径фs15.20mm，钢6中交一公局一公司技术科桥梁专项方案绞线面积A=140mm²，钢绞线标准强度fpk=1860MPa，弹性模量Ey=1.95×105MPa。锚具设计采用OVM15系列锚具及配套设备，所有管道采用镀锌双波纹管，且钢带厚度不得小于0.3mm。2）人员准备为有效保证T梁分项工程按计划安排施工，在保证可以24小时施工的前提下进行人员安排。由于T梁施工比较紧凑，在施工之初已使所需人员全部进场，便于组织施工。职务或工种人数备注管理员2包括材料员1名、负责人1名钢筋工13混凝土工10模板工15电焊工7电工1张拉工8普工15总计713）机械设备准备T梁分项工程施工所需的机械设备7中交一公局一公司技术科桥梁专项方案四、施工方法及工序流程：T梁预制的施工工艺流程为：施工准备底模制作绑孔底板及腹板钢筋波纹管的加工及安装钢绞线的加工及穿束模板的加工及安装顶板钢筋及波纹管安装浇注混凝土拆模及养生监理检测现场检查砼拌和砼试块制作压试块现场检查现场检查现场检查现场检查设备名称规格型号数量拟用何处备注大型龙门吊100t2台T梁小龙门吊10t1台装载机50型1台T梁供应混凝土混凝土运输车10m35辆T梁拌合站JS1000、JS1500型2套T梁发电机120KW1台拌合站备用电源75KW1台T梁备用电源钢筋加工设备2套T梁预应力张拉设备2套T梁8中交一公局一公司技术科桥梁专项方案为保证T梁预制的质量，台座顶面采用固定式的10mm钢板底模，侧模选用定型钢模板。T梁模板的加工及安装采用龙门吊作为起重设备。为保证T梁的预制进度，预制场内设置9个T梁底座，储存量24片梁存梁区，加...
