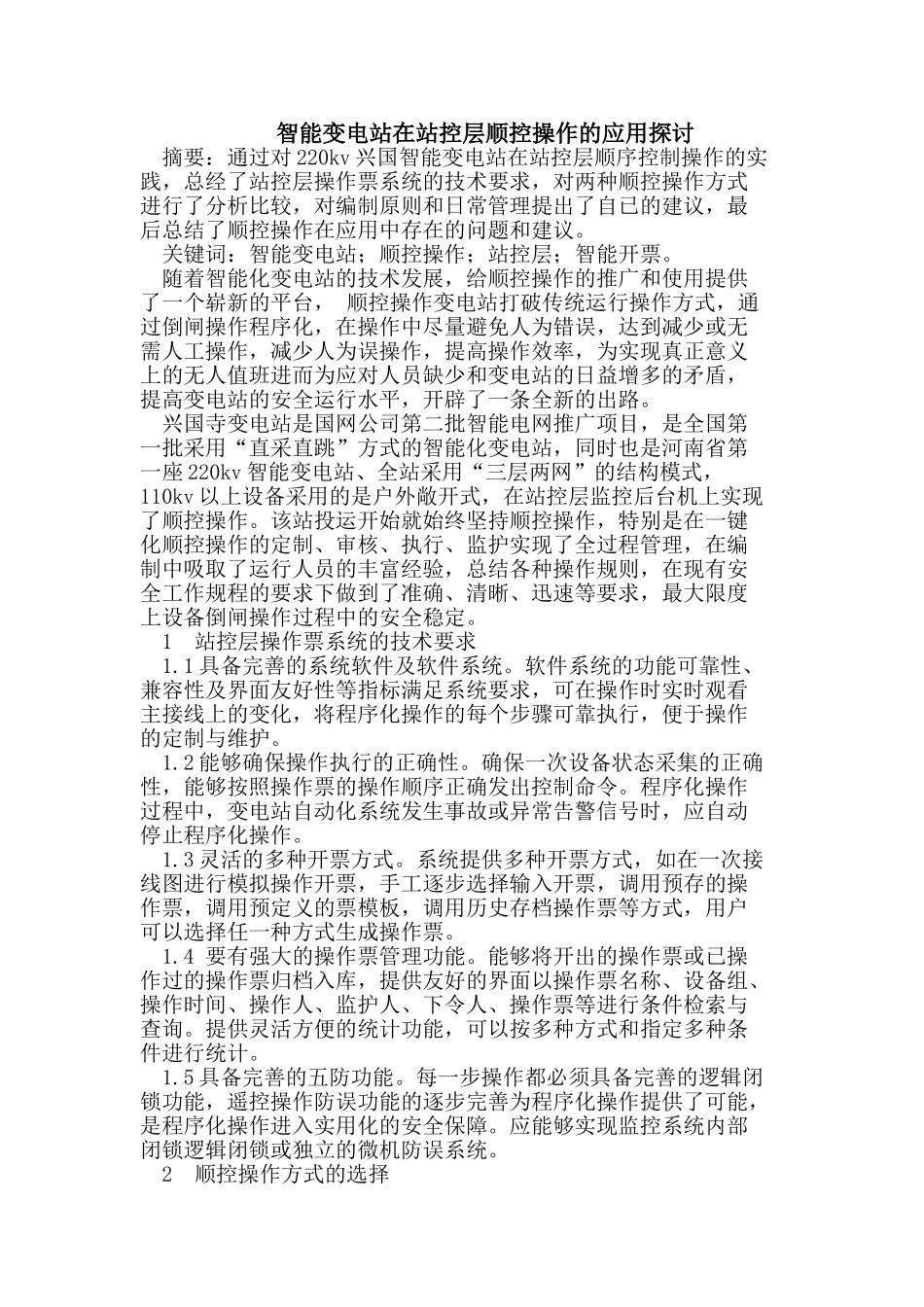

智能变电站在站控层顺控操作的应用探讨摘要：通过对220kv兴国智能变电站在站控层顺序控制操作的实践，总经了站控层操作票系统的技术要求，对两种顺控操作方式进行了分析比较，对编制原则和日常管理提出了自已的建议，最后总结了顺控操作在应用中存在的问题和建议。关键词：智能变电站；顺控操作；站控层；智能开票。随着智能化变电站的技术发展，给顺控操作的推广和使用提供了一个崭新的平台，顺控操作变电站打破传统运行操作方式，通过倒闸操作程序化，在操作中尽量避免人为错误，达到减少或无需人工操作，减少人为误操作，提高操作效率，为实现真正意义上的无人值班进而为应对人员缺少和变电站的日益增多的矛盾，提高变电站的安全运行水平，开辟了一条全新的出路。兴国寺变电站是国网公司第二批智能电网推广项目，是全国第一批采用“直采直跳”方式的智能化变电站，同时也是河南省第一座220kv智能变电站、全站采用“三层两网”的结构模式，110kv以上设备采用的是户外敞开式，在站控层监控后台机上实现了顺控操作。该站投运开始就始终坚持顺控操作，特别是在一键化顺控操作的定制、审核、执行、监护实现了全过程管理，在编制中吸取了运行人员的丰富经验，总结各种操作规则，在现有安全工作规程的要求下做到了准确、清晰、迅速等要求，最大限度上设备倒闸操作过程中的安全稳定。1站控层操作票系统的技术要求1.1具备完善的系统软件及软件系统。软件系统的功能可靠性、兼容性及界面友好性等指标满足系统要求，可在操作时实时观看主接线上的变化，将程序化操作的每个步骤可靠执行，便于操作的定制与维护。1.2能够确保操作执行的正确性。确保一次设备状态采集的正确性，能够按照操作票的操作顺序正确发出控制命令。程序化操作过程中，变电站自动化系统发生事故或异常告警信号时，应自动停止程序化操作。1.3灵活的多种开票方式。系统提供多种开票方式，如在一次接线图进行模拟操作开票，手工逐步选择输入开票，调用预存的操作票，调用预定义的票模板，调用历史存档操作票等方式，用户可以选择任一种方式生成操作票。1.4要有强大的操作票管理功能。能够将开出的操作票或已操作过的操作票归档入库，提供友好的界面以操作票名称、设备组、操作时间、操作人、监护人、下令人、操作票等进行条件检索与查询。提供灵活方便的统计功能，可以按多种方式和指定多种条件进行统计。1.5具备完善的五防功能。每一步操作都必须具备完善的逻辑闭锁功能，遥控操作防误功能的逐步完善为程序化操作提供了可能，是程序化操作进入实用化的安全保障。应能够实现监控系统内部闭锁逻辑闭锁或独立的微机防误系统。2顺控操作方式的选择目前顺控操作的方式主要有两种：顺控按钮式的一键化操作和人工编写顺控操作票，两种方式在实际操作过程中各有优缺，可以根据各种操作的复杂程序予以选择。2.1顺控按钮式的一键化操作。按钮式能够按照设备间隔预先定制好的各种典型操作票操作，不需修改，直接选取调用即可。涉及多间隔的典型操作票的组合，操作人员需根据实际操作任务，将原已定义好的单间隔典型操作票进行选择、组合，生成一个临时的新操作票，需重新编制、下发。操作票的选择、执行和操作过程的校验由变电站操作系统自动完成，实现“一键操作”。一方面大大降低的操作中人为因素，提高了操作的可靠性，另一方面也大大缩短了操作时间和系统运方变换时间，提高了操作效率和系统的可靠性。2.2人工编写顺控操作票。一键化操作虽然能够实现80%的正常操作，但是一些涉及多个间隔和二次压板的复杂方式无法实现，这种情况下就需要使用人工编写的顺控操作完成。人工开票又可通过手工开票、图形开票、智能开票、历史票修改等方式灵活的完成。3顺控操作票的编制。3.1减少顺控操作过程中的人工检查项。程序化操作是一个全自动的过程，操作过程中不需人工干预，为保证程序化操作的连贯执行，在编制程序化操作票时应考虑将整个操作过程可能出现的需人工干预的操作步骤(如：分、合操作机构操作电源空气开关，拆接临时接地线等)安排在程序化操作之前或之后执行，从而避免程序化操作过程非故障性的中断。3.2保证按钮式一键化顺控化...
