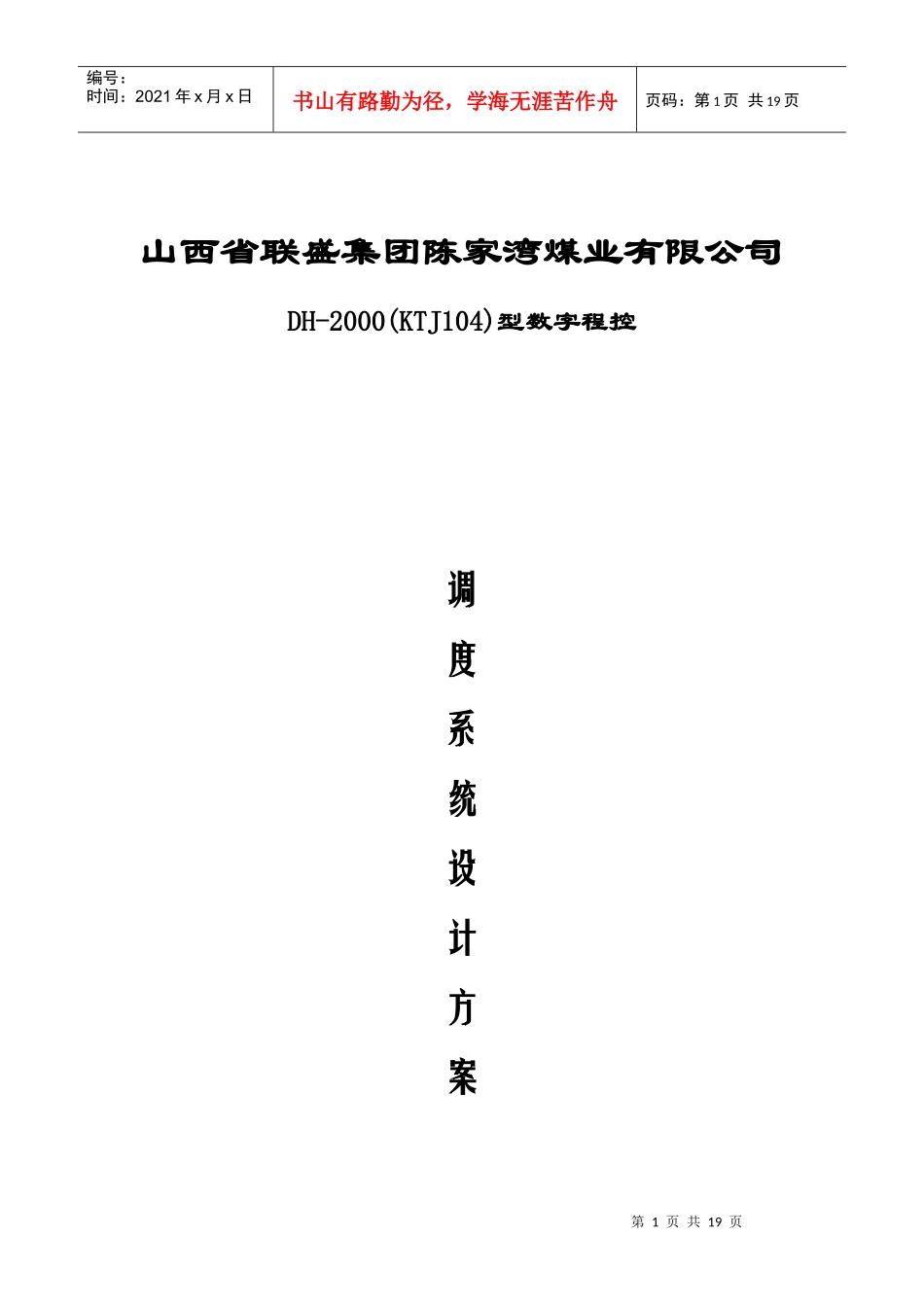

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页山西省联盛集团陈家湾煤业有限公司DH-2000(KTJ104)型数字程控调度系统设计方案第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页北京天大天科科技发展有限公司年月日第一章系统概述一、DH-2000数字程控调度机简介DH-2000数字程控调度机是我公司推出的第四代大门次数字程控调度机设备，最大支持2048线稳定运行，实现了调度指挥和行政交换二合一功能。该系统具有稳定可靠、技术领先、功能强大、应用灵活、外型美观、使用方便等优点，可广泛用于石油、化工、矿山、冶炼、交通、电力、军事、公安、部队、煤矿等专网和大中型企事业单位，并可与其它公司交换机、调度机、市话局等灵活组网。DH-2000数字程控调度机综合了国内外众多调度机的优点，根据国际电报电话咨询委员会（CCITT）G.712、G732号标准，采用ISO9001规范化系统开发流程研制生产的。系统广泛应用第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页了大规模集成电路和高性能元器件，选用了业内知名公司Zarlink的16Kx16K时分交换网络芯片和32位高性能主控CPU，并采用了DSP、FPGA、贴片封装等技术，最大程度保证了系统的可靠性和稳定性。经过10多年的技术积累，DH-2000调度机不仅支持程控交换和调度指挥所需的常用功能和组网方案，而且在系统扩展、系统维护、故障诊断、录音管理和调度键盘等方面均有了质的飞跃，为广大客户提供了完美的个性化服务。整个调度机采用全分散控制方式。主控板集成了时钟电路、交换网络、信号音发生、DTMF/MFC收发号器、会议电路、计费系统话单存储模块、2M录音接口、CPU板热备份接口、CPU与各分板之间串口通讯接口、网络接口等所有模块和接口，另外还增加了RS-485接口、开关量输入输出接口。调度主机通过PC维护系统、计费软件、录音管理系统、触摸屏维护软件、软键盘软件等实现了各种属性设置和调度功能，可以灵活满足用户不同的配置需求。二、系统特点1、平滑扩容。单机柜支持2048线，既满足了客户未来业务增长，也保证了现有投资价值。2、强大的路由功能。支持1800线数字中继或896线模拟中继，数字中继和数字中继、模拟中继和模拟中继、数字中继和模拟中继等均实现了高效的路由功能。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页3、业内领先的嵌入式录音系统。完全有别于传统板卡式录音，录音用户设置同电脑无关，亦无须卡线；可以设置内外线所有用户录音，系统按照用户权限动态分配30路录音通道。录音系统支持USB、网络等常用接口，录音查询可以通过电脑录音管理系统、触摸屏键盘、调度话机等多种途径实现。同时，录音系统从调度机内取出后，仍然可以用电脑进行查询、备份。嵌入式录音系统磁盘容量可以根据客户需求，通过增加硬盘的方式进行扩容。4、功能强大的触摸屏键盘。采用工业级触摸液晶显示屏，视角广，最大可控制1000门用户/256个中继；提供一键直呼外线、来电查询、录音查询、万年历、来电中文显示等功能。触摸屏可以外接耳麦、话筒、音箱等，从而替代数字话机通话；系统支持48V、220V两种输入电压，并且提供2B+D和以太网两种系统接入方式。5、支持1000方大规模电话会议，能保证64方同时通话；可支持29组会议。6、完善的热备份机制。对二次电源、主控板、通信板等核心部件均使用双套热备份，系统升级、检修、核心板卡更换时均不影响客户当前通话和拨号，提高了系统整体的容错能力和可靠性。7、强大的故障诊断和隔离能力。快速定位系统出错模块，提供声光报警，同时进行日志记录，保证出错模块不会影响其他部分的正常使用。8、丰富的外部接口。包括232、485、网络接口各一个，以及8个I/O控制点。可根据用户不同第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页需求无缝集成其他各种设备，实现温度检测、有害气体检测、调度监控和电话联动报警等功能。详细信息可以参考组网方案。9、人性化的图形...
