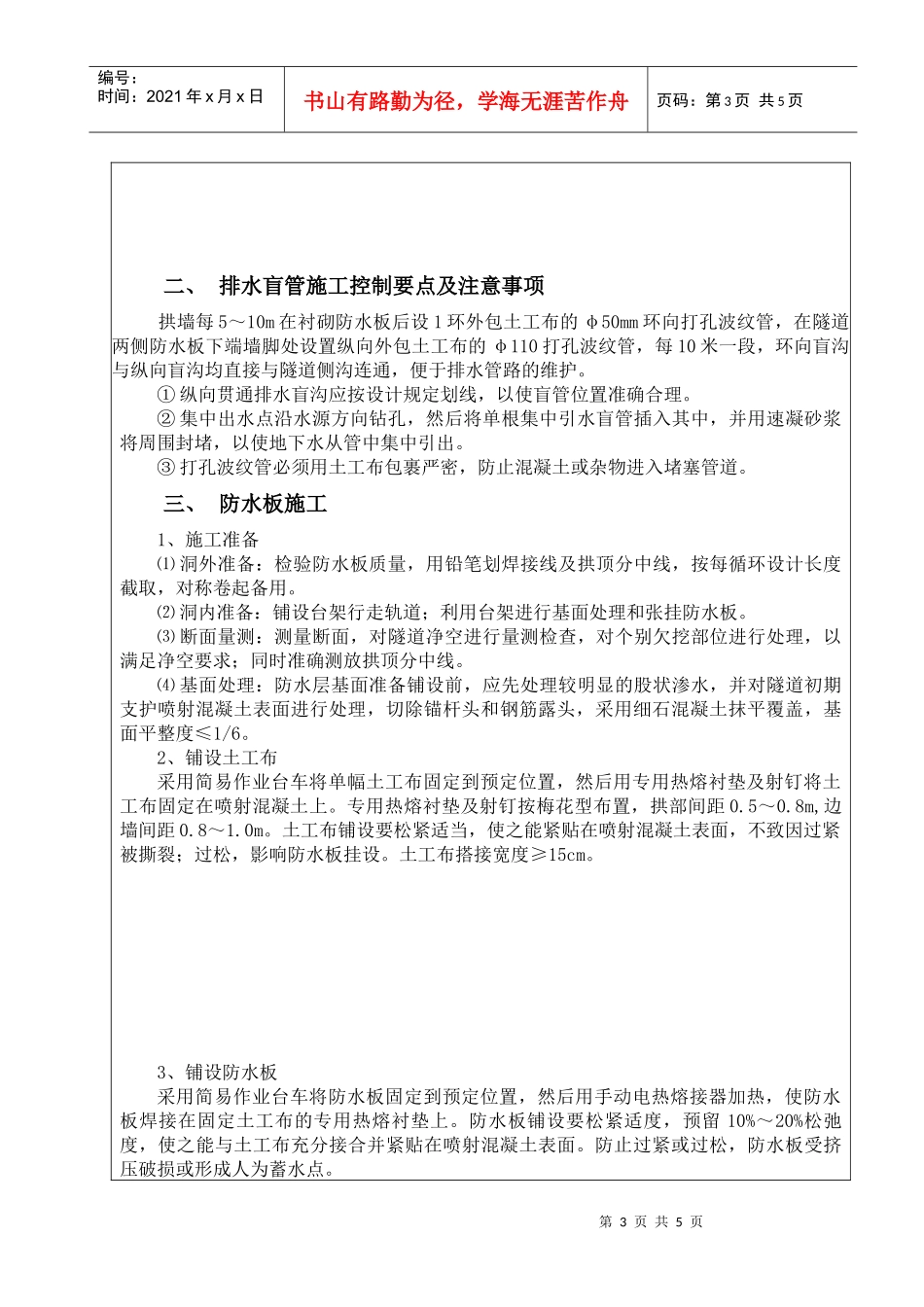

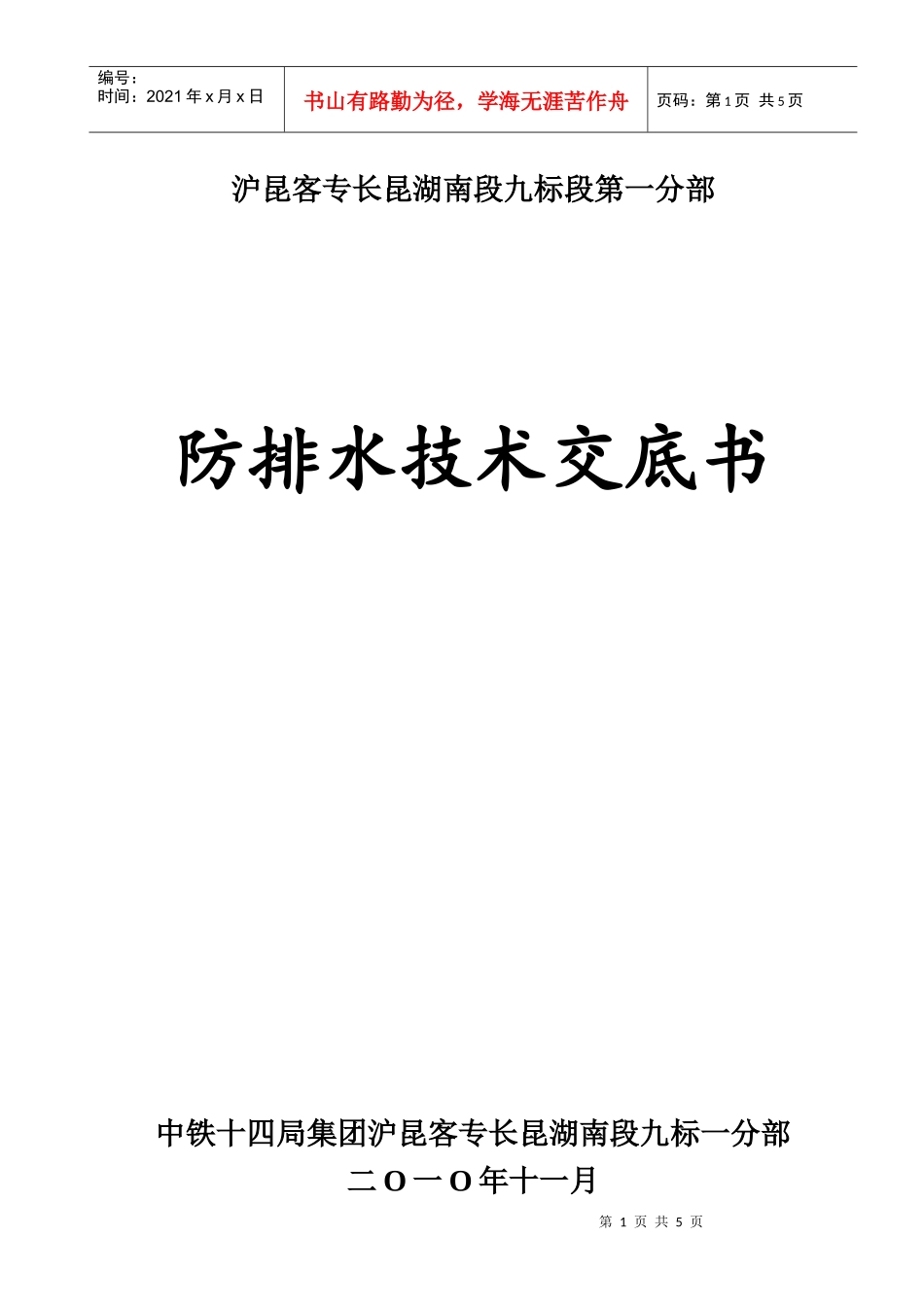

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页沪昆客专长昆湖南段九标段第一分部防排水技术交底书中铁十四局集团沪昆客专长昆湖南段九标一分部二O一O年十一月第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页技术交底为了保证隧道正常施工，现对崔家冲隧道双车道防排水施工技术交底如下一、施工工艺流程表：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页二、排水盲管施工控制要点及注意事项拱墙每5～10m在衬砌防水板后设1环外包土工布的φ50mm环向打孔波纹管，在隧道两侧防水板下端墙脚处设置纵向外包土工布的φ110打孔波纹管，每10米一段，环向盲沟与纵向盲沟均直接与隧道侧沟连通，便于排水管路的维护。①纵向贯通排水盲沟应按设计规定划线，以使盲管位置准确合理。②集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。③打孔波纹管必须用土工布包裹严密，防止混凝土或杂物进入堵塞管道。三、防水板施工1、施工准备⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。⑵洞内准备：铺设台架行走轨道；利用台架进行基面处理和张挂防水板。⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。⑷基面处理：防水层基面准备铺设前，应先处理较明显的股状渗水，并对隧道初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，采用细石混凝土抹平覆盖，基面平整度≤1/6。2、铺设土工布采用简易作业台车将单幅土工布固定到预定位置，然后用专用热熔衬垫及射钉将土工布固定在喷射混凝土上。专用热熔衬垫及射钉按梅花型布置，拱部间距0.5～0.8m,边墙间距0.8～1.0m。土工布铺设要松紧适当，使之能紧贴在喷射混凝土表面，不致因过紧被撕裂；过松，影响防水板挂设。土工布搭接宽度≥15cm。3、铺设防水板采用简易作业台车将防水板固定到预定位置，然后用手动电热熔接器加热，使防水板焊接在固定土工布的专用热熔衬垫上。防水板铺设要松紧适度，预留10%～20%松弛度，使之能与土工布充分接合并紧贴在喷射混凝土表面。防止过紧或过松，防水板受挤压破损或形成人为蓄水点。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页两幅防水板间用自动双焊缝热熔焊接机按照预定的温度、速度焊接，焊接前先除尽防水板表面的灰尘再焊接，防水板搭接宽度须不小于15cm。单条焊缝的有效焊缝宽度不小于1.5cm。焊接后两条缝间留一条空气道，用空气检测器检测焊接质量，0.25MPa压力下保持15分钟，压力下降在10%以内。注意事项：防水板间搭接应与变形缝、施工缝等防水薄弱环节错开1m以上。环向铺设时，下部防水板应压住上部防水板。如焊缝不合格，用肥皂水找出漏气部位，用手动热熔器焊接修补。焊接严密，不得焊焦焊穿。如发现防水板有破损，必须及时修补。先取一小块防水板，除尽两防水板上的灰尘后，将其置于破损处，然后用手动热熔器焊接。焊缝若有漏焊、假焊应予补焊；若有烤焦、焊穿处以及外露的固定点，必须用塑料片焊接覆盖。二衬在绑扎钢筋及混凝土捣固时应采取有效措施对防水板进行保护。灌注二衬砼时输送泵管不得直接对着防水板，避免混凝土冲击防水板引起防水板被带滑脱，防水板下滑。所有防水材料必须采用合格厂家生产的定型产品，所有产品必须有出厂合格证和质量检验证明。详细记录各种防水材料的安放部位，做到可追溯性。防水材料在使用前应做好相应的试验、检验工作，委托有相应资质的机构对防水材料进行检测。施工中发现的问题及时与生产厂家或供应商联系，以求尽快解决，不合格的材料坚决不用于本工程。四、机具设备机具设备配置表序号机具规格型号数量用途备注1简易吊装设备自制1吊装防水板2射钉枪或铁锤可调节火力4打入钢钉3简易台架自制2基面处理铺设防水板4自动爬行热熔器3焊接防水板5热风枪4焊接防水板6冲击电钻4钻定孔位第5页共5页...
